2-23
2
3. 작업지시메시지표시영역
•
작업지시
「작업위치 선택」에서 선택되어 있는 작업위치의 에러클리어가 되지 않은 에러와 작업지시 , 경고에 대해 대응해야 할 작업
을 메시지로 표시합니다 . 복수의 에러가 발생하고 있을 경우는 , 대응할 작업 중에서 최우선 항목부터 순서대로 표시합니
다.
좌우 화살표 버튼을 누르면 , 다른 작업지시 메시지로 전환할 수 있습니다 .
•
작업위치선택
복수의 부위에서 에러가 발생하고 있을 때에는 , 풀다운 메뉴에서 확인할 부위를 선택합니다 .
또한 , 풀다운 메뉴는 작업이 필요한 부위만 표시됩니다 .
참고
화면상부의 그래픽내에도 에러가 표시됩니다.
그래픽내의 에러 표시를 클릭해도 작업 위치를 선택할 수가 있습니다 .
단 , 에러나 작업지시가 발생하지 않았을 경우에는 클릭해도 선택할 수 없습니다.
•
[ 에러표시 ]버튼
이 버튼을 누르면「작업지시」에 표시된 에러와 작업지시 , 경고의 상세내용 , 대책방법을 참조할 에러 메시지 화면이
표시됩니다 .
•
[ 에러삭제 ]버튼
「작업지시」에서 대상이 된 에러와 작업지시 , 경고의 복구작업이 완료되었을 때에 이 버튼을 눌러 주십시오 . 이 버튼을
누르면 해당하는 작업지시 메시지의 내용은 복구완료로 간주되어 , 자동운전을 재개할 수 있습니다 .
다만 , 미복구된 작업 ( 경고 이외 ) 이 남아 있을 경우는 , 자동운전을 재개할 수 없습니다 .
참고
장비 전체의 에러가 발생했을 때는 , 전체영역의 배경이 청색으로 표시됩니다 .
4. 사용부품상세표시영역
현재 생산중인 프로그램에서 사용하고 있는 부품의 기본정보를 표시합니다 . 에러가 발생한 데이터는 색깔을 바꿔서 표시
합니다 .
•
[ 옵션 ]버튼
이 버튼을 누르면 ,「그리드표시 설정」화면이 표시됩니다 .
「부품명」,「코멘트」,「세팅위치」란 등에 체크해서 표시 / 비표시를 설정합니다 .
2-24
2

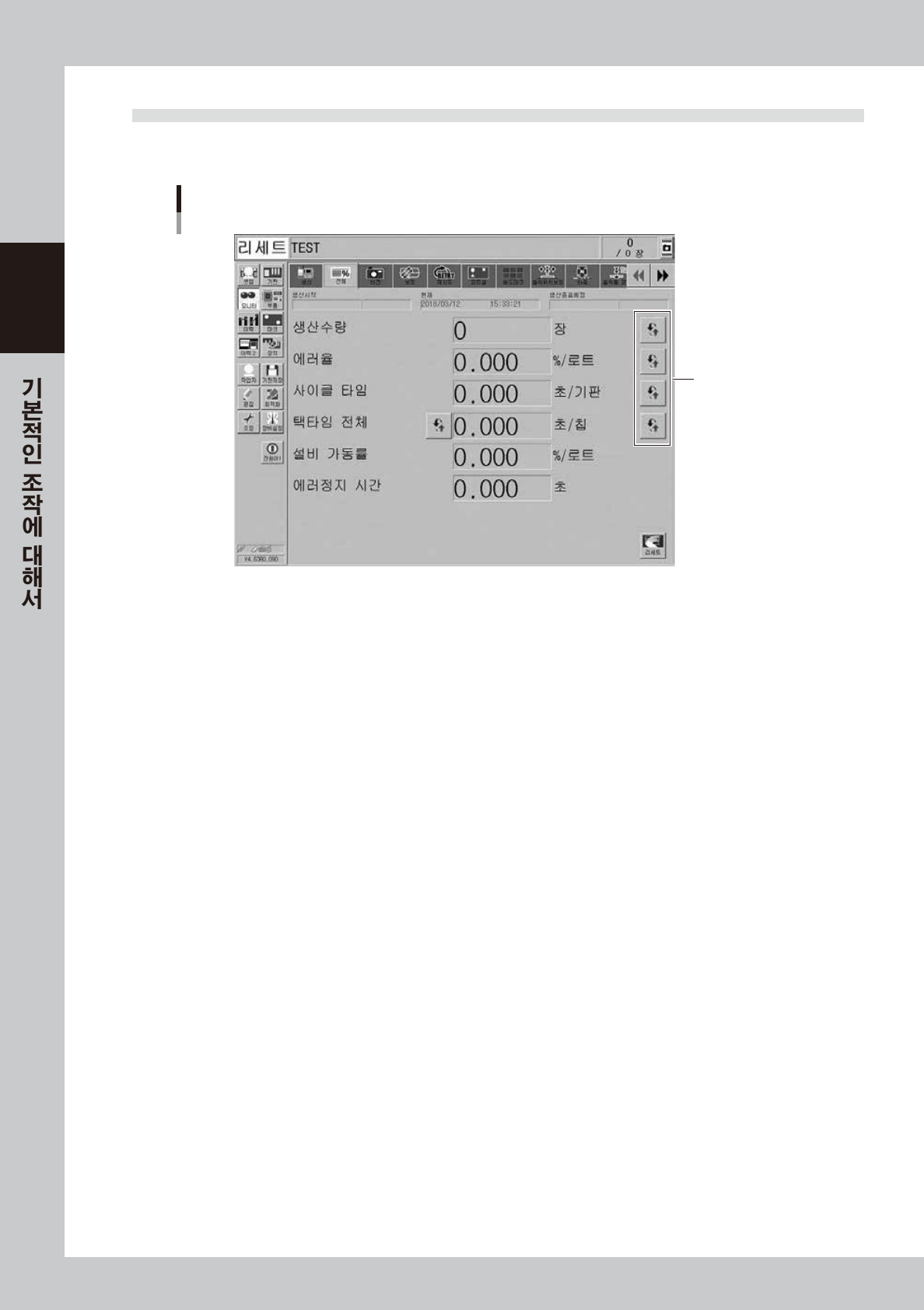

3.2 전체
이 화면은 , 현재 생산중인 기판의 수량과 생산 상태를 리얼타임 정보로 표시합니다.
생산시에 이 화면을 열어두면 편리합니다. 생산기판을 전환하면 모든 정보가 클리어됩니다.
모니터 : 전체
우측 (전환)버튼
28214-KMK-00
•
생산시작
현재 생산중의 기판 데이터를 전환했을 때의 날짜와 시간을 표시합니다 .
•
현재
장비내의 시스템 시계의 시간이 표시됩니다 .
•
생산종료예정
생산종료의 예정시간입니다 .
•
생산수량
현재 생산중인 기판 데이터를 전환하고 나서의 생산종료한 기판 (PCB) 수량입니다 . 실장완료한 기판만 카운트합니다 .
우측의 번튼을 누르면 ,「생산수량 / 장」「블록수량 / 블록」으로 전환됩니다 .
•
에러율
현재 생산중인 기판 데이터로 전환하고 나서 현재까지의 흡착미스 , 인식미스에 의해 폐기된 부품의 모든 소비부품에 대한
비율입니다 . 생산 기판을 전환하면 데이터가 갱신됩니다 .
폐기 부품수÷전부품의 소비수 X 100= 에러율 (%)
우측의 버튼을 누르면 ,「에러율 / 로트」「흡착율 / 로트」(=100%- 에러율 ) 로 전환됩니다 .
•
사이클타임
기판 1 장당 실장시간의 평균 ( 초 / 기판 ) 입니다 . 실장이 완료되면 데이터는 변경됩니다 .
우측의 버튼을 누르면 ,「사이클 타임」「실장 CT」「반송 CT」로 전환됩니다 . 사이클 타임 = 실장 CT+ 반송 CT 입니다 .
실장 CT 에는 , 피듀셜과 배드마크 등의 기판마크 인식시간 , 부품인식 시간 , 실장시간 , 재시도 동작시간 , 부품폐기 시간 ,
노즐 체인지 시간이 포함됩니다 . 에러에 의한 정지시간이나「STOP」버튼에 의한 정지시간은 포함되지 않습니다 .
•
택타임
부품 1 점의 실장에 걸리는 시간 ( 초 ) 입니다 . 흡착에서 실장까지의 1 시퀀스에 걸리는 시간을 , 그 시퀀스로 실장한 부품수
로 나눈 시간입니다 .
우측의 버튼을 누르면 ,「초 / 칩」,「초 / 블록」,「칩 / 시간」,「블록 / 시간」,「기판 / 시간」으로 표시를 전환할 수 있습니다 .
2-25
2
•
설비가동률
상하류측 장비의 상태에 영향을 받지 않은 장비 개체의 가동률입니다 . 다음과 같은 식으로 산출하고 있습니다 .
( 누적실장시간 + 누적반송시간 ) ÷ [( 생산완료시각 - 셋업완료시각 )- 누적대기시간 ]X100= 설비 가동률 (%)
•
누적실장시간 : 헤드가 동작하고 있는 합계시간
•
누적반송시간 : 반송 ( 반입 / 반출 ) 의 합계시간
•
누적대기시간 : 상류 또는 하류의 장비대기의 합계시간
•
생산완료시각 : 다음의 생산기판으로 전환된 시각
•
셋업완료시각 : 「START」버튼을 눌러서 운전이 시작된 시각
•
에러정지시간
장비가 에러로 정지한 시간입니다 . 에러가 발생하고 나서 [CLEAR] 버튼이 눌러질 때까지의 시간입니다 .
•
[ 리세트 ] 버튼
생산 데이터의 관리정보를 리세트합니다 . 화면에 표시되어 있는 각 데이터 및 현재의 생산수량과 예정생산 수량 등이
리세트됩니다 . 리세트를 실행하면 「셋업」화면의 「생산수량」의 수치 등도 리세트됩니다 .
