2-71
2
5.2 팔레트에 트레이 부품의 세팅
5.2.1 팔레트와 매거진의 취급
트레이 부품용 팔레트와 매거진의 각부의 명칭과 취급에 대해서 설명합니다.
█

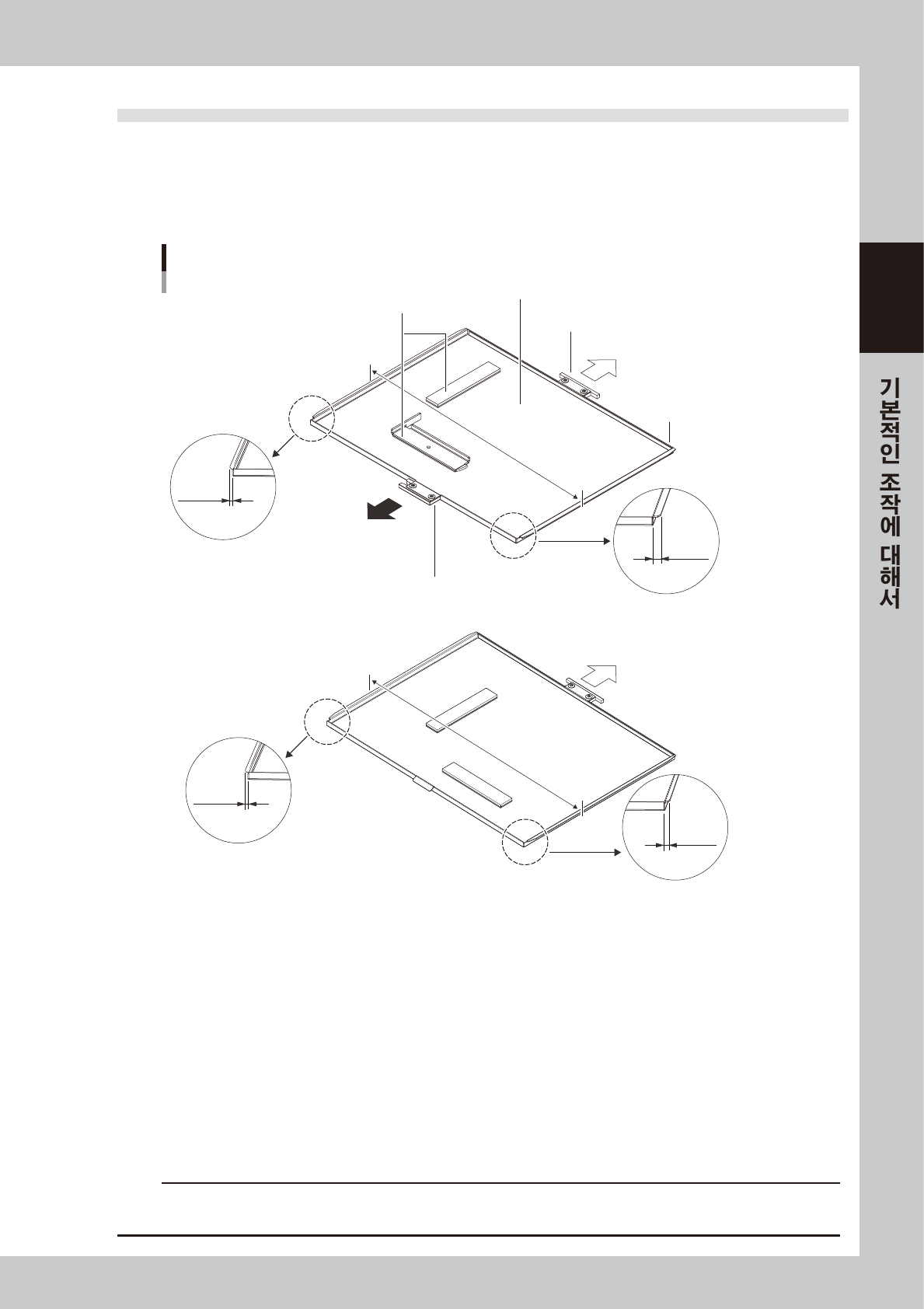

팔레트 각부의 명칭
팔레트
팔레트 인출 금구
트레이 탑재면
팔레트 스테이션쪽
팔레트 원점
트레이 고정용 자석
3.5ｍｍ
5.5ｍｍ
<sATS30NS 전용 팔레트>
3.5ｍｍ
3.5ｍｍ
346ｍｍ
팔레트 인출 금구
340ｍｍ
<sATS30, cATS10 (참고)>
트레이 공급유닛에 삽입하는 방향
27236-KMK-00
•
팔레트 인출 금구
팔레트의 인출 후크가 이 부분을 잡아서 , 팔레트를 인출하거나 되돌립니다 . sATS30NS 의 팔레트는 트레이 공급 유닛쪽
말고도 , 팔레트 스테이션쪽으로 인출할 수 있도록 양쪽에 금구가 있습니다 . 팔레트를 세팅할 때에는「T」형의 금구가 트레
이 공급 유닛쪽으로 향하도록 세팅합니다 .
•
부품 트레이 탑재면
sATS30NS 의 전용 팔레트의 경우는 , 최대 사이즈 L325 X W230 까지이며 , sATS15, cATS10 의 팔레트는 L335 X
W230 까지 부품 트레이를 탑재할 수 있습니다 . 「T」형의 인출 금구를 안쪽으로 했을 때의 우측 안쪽 모서리가 원점이 됩
니다 .
•
트레이 고정용 자석
부품 트레이를 트레이 탑재면에 고정시킬 때에 사용합니다 .
c
주의
sATS30NS 의팔레트는 ,다른트레이공급유닛(sATS30,cATS10) 에서사용하는팔레트와사이즈및엣지부분의형상이다르므로 ,
사용에주의하십시오 .
2-72
2
█
매거진 각부의 명칭
매거진
sATS30NS 전용 매거진의 예
팔레트 빠짐방지 샤프트
매거진 인출용 핸들
운반용 핸들
래치
27237-KMK-00
•
운반용 핸들
매거진을 들어서 옮길때 여기를 잡고 운반합니다 . 운반하지 않을 때나 매거진을 세팅할 때에는 접어둡니다 .
•
매거진 인출용 핸들
트레이 공급 유닛으로 부터 매거진을 인출하거나 , 세팅할 때에 사용합니다 .
•
래치
매거진으로 부터 팔레트가 튀어 나오는 것을 방지합니다 . 매거진을 운반할 때나 세팅할 때에는 닫아둡니다 .
•
팔레트 빠짐방지 샤프트
래치와 마찬가지로 매거진을 운반할 때 팔레트가 튀어나오는 것을 방지합니다 . 운전 중에는 샤프트를 빼서 매거진의 상면
에 올려 둡니다 .
█
팔레트와 매거진의 취급
팔레트와 매거진은 다음 사항에 주의해서 취급해 주십시오 .
・
팔레트 및 매거진은 , 먼지나 기름 등이 없는 깨끗한 환경에서 보관해 주십시오 .
・
팔레트나 매거진을 떨어뜨리거나 , 심한 충경과 과한 힘을 가하지 않도록 주의해 주십시오 .
낙하로 인해 변형되었을 경우에는 사용하지 마십시오 .
・
팔레트나 매거진의 엣지에 다치지 않도록 주의해 주십시오 .
・
매거진을 들어 옮길 때에는 , 매거진 상면의 좌우 핸드를 양손으로 단단히 잡아서 기울지 않게 해 주십시오 .
・
매거진은 , 래치나 팔레트 누름대를 닫고 , 팔레트 빠짐방지 샤프트를 끼운 상태에서 운반해 주십시오 .
・
매거진을 트레이 공급유닛에 세팅하기 전에 , 팔레트 빠짐방지 샤프트가 상면에 수납되어 있는지 반드시 확인하십시오 .
또한 , 상면 좌우의 핸들도 반드시 접어 주십시오 .
2-73
2
5.2.2 부품 트레이를 팔레트에 세팅
1장의 팔레트에는 부품 트레이를 여러장 세팅할 수가 있습니다. 다음과 같이 부품 트레이를 팔레트에 세팅하는
방법에 대해서 설명합니다.
1
부품 트레이 고정용 자석을 떼어냅니다 .
2
팔레트에 부품 트레이를 세팅합니다 .
1. 부품 트레이를 팔레트의 모서리에 밀어 붙여 둡니다 .
2. 트레이 고정용 자석으로 트레이가 움직이지 않도록 고정시킵니다 .
부품 트레이의 고정
<1장의 경우> <여러장의 경우>
트레이 피치 X
고정용 자석
트레이
트레이 피치 Y
팔레트 기준위치
(팔레트 원점)
sATS30NS에
삽입하는 방향
트레이
고정용 자석팔레트 모서리에 밀어 붙인다 팔레트 모서리에 밀어 붙인다
27238-KMK-00
3
부품 트레이의 고정상태를 확인합니다 .
트레이를 손으로 만져봐서 , 자석으로 단단히 고정되어 있는지 확인해 주십시오 .
