2-19

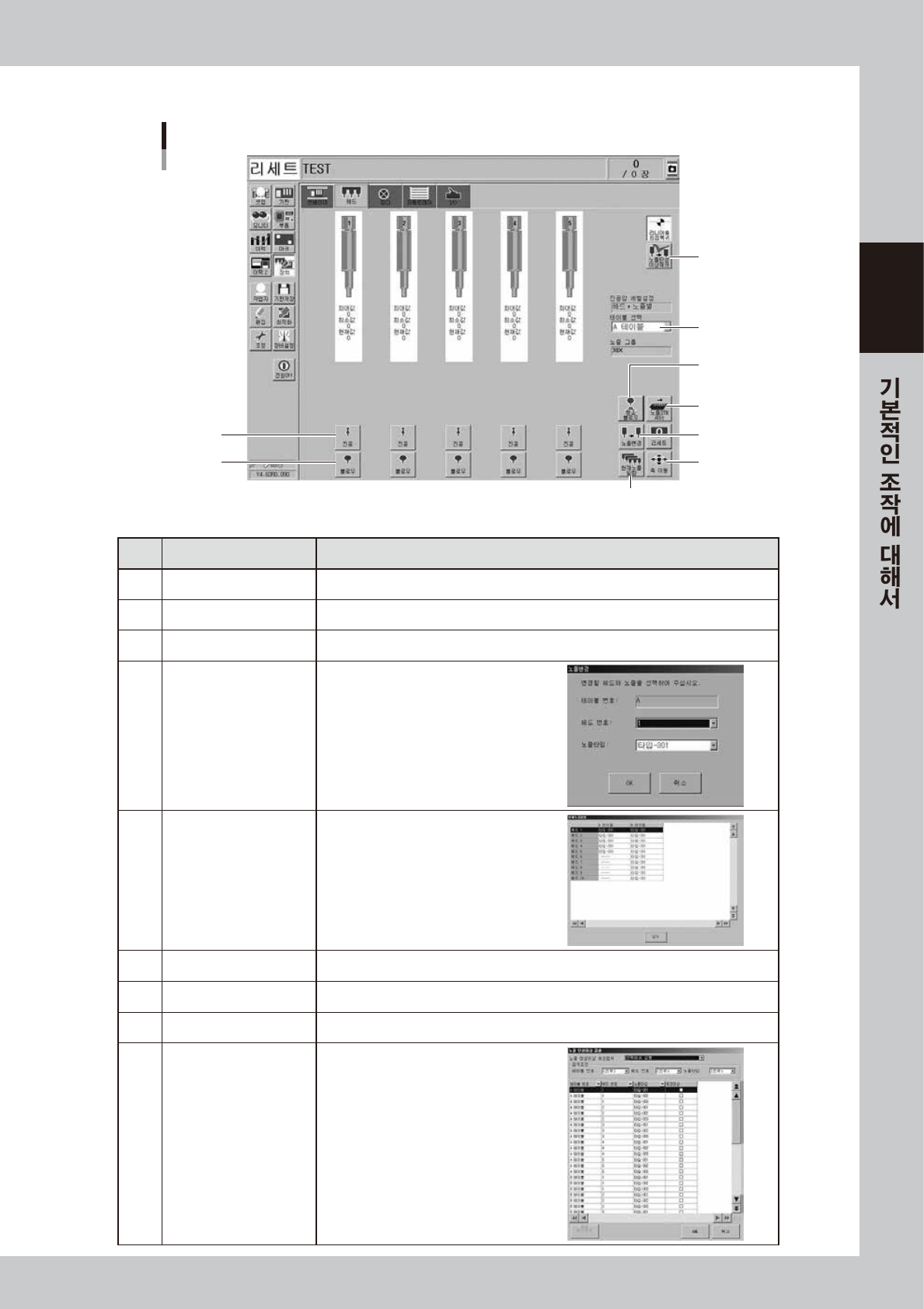

■ 헤드 수동조작

「장치」-「헤드」화면

28210-KMK-00

버튼명 기능

1 진공 각헤드의진공 ON/OFF 를실행합니다 .

2 블로우 각헤드의블로우ON/OFF 를실행합니다 .

3 노즐 STN셔터 노즐스테이션의셔터를개폐합니다 .

4 노즐변경

「노즐변경」 대화창이표시되면 ,헤드및노즐

타입을지정해서노즐체인지를실행합니다 .

5 현재노즐일람

현재 ,헤드에장착되어있는노즐타입의일람

을표시합니다 .

6 축이동 축을이동시키기위해사용합니다 . 「컨베이어」 화면의축이동과같습니다 .

7 청소블로우 노즐샤프트블로우실행확인화면이표시됩니다 .

8 테이블선택 테이블의표시를전환합니다 .

9 노즐탄성이상체크

노즐의탄성동작의이상을체크합니다 .

「전부실행」 또는 「선택해서실행」 버튼을눌러

서노즐의탄성체크를실행합니다 .

2-20

■ 피더 수동조작

「장치」ー「피더」화면

9 6

싱글레인 화면의 예

28211-K MK-0 0

버튼명 기능

1 보내기 한번누르면테이프를앞쪽으로피치설정분만큼보냅니다 .

2 되돌리기 한번누르면테이프를뒤쪽으로피치설정분만큼보냅니다 .

3 피더설정

전송피치는1~72mm 까지사양에맞춰선택할

수있습니다 .

여기에서설정한피치로메모리가바뀝니다 .

4 전송속도 (%) 전송속도는 ,일반 ~90,80,10...％까지풀다운메뉴에서선택할수있습니다 .

5 다시읽기 피더의상태 ( 메모리 ) 를클리어하고 , 「다시읽기」 를실행합니다 .

6 상하화살표 항목의상하 ,위치의상하또는커서위치의상하를표시합니다 .

7 커터 테이프커터의개 / 폐를실행합니다 .

8 플레이트정보 피더플레이트내의플레이트기판의버전을확인할수있습니다 .

9 피더정보

피더플레이트상에세팅된피더에관한각정보를표시합니다 .

「상태」 란에표시되어있는번호는 ,에러코드번호입니다 .에러의내용과대책에관해서는

「SSFEEDER사용자매뉴얼」 및 「ZSFEEDER사용자매뉴얼」 에상세하게설명되어있습

니다 .

2-21

■ I/O 수동조작

1 2

「장치」ー「I/O」화면

싱글레인 화면의 예

28212 - K MK-0 0

버튼명 기능

1 Output 측표시섹션전환

Output 측의표시섹션을전환합니다 .

・

피더

・

노즐스테이션

・

덤프스테이션

・

블로우스테이션

・

컨베이어

・

헤드

・

조명

・

ATS

・

기타

2 Input 측표시섹션전환

Input 측의표시섹션을전환합니다 .

・

인터록

・

원점리미트

・

피더

・

노즐스테이션

・

덤프스테이션

・

블로우스테이션

・

컨베이어

・

헤드

・

조명

・

ATS

・

기타

3 ON/OFF 전환

Output 신호에대해서는 ,밸브의동작확인등 ,필요에따라서강제적으로출력시킬

수가있습니다 .임의의신호를클릭해서선택하고[ON/OFF] 버튼을누르면 ,해당하

는Output 신호가ON/OFF 합니다 .

4 인디케이터

피더 / 대차 /트레이체인저등의인디케이

터를유니트단위로점등시킵니다 .

점등패턴은 ,[ 전부 ]/[ 개별 ]/[ 순차 ] 중

에서선택할수있습니다 .

5 Input/Output

센서밸브류의현재상태를표시합니다 .

커서로어드레스를선택하면 ,I/O 의내용이화면하부에표시됩니다 .
