3-19 3 3 하 류 측 스 테이지의 기판 고정상태를 확인합니다 . (YSM20R 듀 얼 스테이지 사양 ) 1 . 대 차 사 양의 경 우는 , 대 차 를 장착합니 다 . 2. 장비 의 안전커 버 를 닫 고 , 비 상정 지 를 해제 합니 다 . 3. 「장치 」 화면의 [ 기 판반송 ] 버 튼을 누릅니 다 . 4. 「기 판반송 」화면이 표시되 므로 , 「모 든 위치 」에 체크되 어 있는 지 확…
3-18
3
1.6.3 기판의 고정상태 확인
1
기판을 반입합니다 .
전술의「1.6.2 기판 누름 플레이트의 위치 조정」의 Step1 과 같은식으로 기판을 반입합니다 .
e
2
기판의 고정상태를 확인합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를 오픈합니다 . 대차 사양의 경우는 대차를 탈착합니다 .
2. 기판의 상면을 몇군데 손가락으로 두드리거나 , 기판을 옆쪽에서 봐서 푸쉬업 핀이 균일하게 기판을
지탱하고 있는지 확인합니다 .
3. 기판을 옆쪽에서 봤을때 , 위아래로 크게 휘어져 있지 않은지 확인합니다 .
4. 컨베이어 프레임보다 기판이 들떠있거나 , 밑으로 쳐져 있지 않은지 확인합니다 .
( 특히 좌우의 기판단 부근 )
5. 상기 2~4 의 확인에서 고정상태가 나쁠 경우에는 , 푸쉬업 핀과 기판 누름 플레이트의 위치를 변경
하거나 , 추가해서 고정상태를 다시 확인해 주십시오 .
기판 고정상태의 확인
기판 상면을 손가락으로 두드린다
<기판 고정상태 확인 포인트>
・「기판두께」 의 설정값이 부적절
・ 푸쉬업 핀의 위치가 기판의 상태와 맞지 않다
・「기판두께」 의 설정이 부적절
・기판 누름 플레이트의 위치가 부적절
기판이 들떠있는 상태
27305-KMK-00
참고
본 장비에서의 실장 기판의 휘어짐 허용 규격은 , 상향 휘어짐이 0.5mm 이하이며 , 하향 휘어짐은 1.0mm 이하입니다.
3-19
3
3
하류측 스테이지의 기판 고정상태를 확인합니다 .(YSM20R 듀얼 스테이지 사양 )
1. 대차 사양의 경우는 , 대차를 장착합니다 .
2. 장비의 안전커버를 닫고 , 비상정지를 해제합니다 .
3. 「장치」화면의 [ 기판반송 ] 버튼을 누릅니다 .
4. 「기판반송」화면이 표시되므로 ,「모든 위치」에 체크되어 있는지 확인하고 [OK] 버튼을 누릅니다 .
5. 「기판의 반입고정」확인 화면의 [OK] 버튼을 누르면 , 상류측 스테이지에서 하류측 스테이지에 기판
을 반송해서 하류측의 실장위치에 기판이 고정됩니다 .
6. 전술의 Step2 와 같은 식으로 하류측 스테이지의 기판고정 상태를 확인합니다 .
하류측 스테이지의 기판고정 상태확인
[장치] - 「컨베이어」 화면
[기판반송] 버튼
「모든 위치」 에 체크
◼ 듀얼 스테이지 사양
28 329-KM K- 00
4
기판을 반출합니다 .
1. 대차 사양의 경우는 , 대차를 세팅합니다 .
2. 장비의 안전커버를 닫고 , 비상정지 버튼을 해제합니다 .
3. YSM20R 싱글레인 /YSM20WR 듀얼레인 사양은 「장치」-[ 기판반출 ] 버튼을 누르고 , YSM20R 듀
얼 스테이지 사양은 「장치」-[ 기판반송 ] 버튼을 누릅니다 .
참고
듀얼 스테이지 사양은「기판반송」화면이 표시되므로 ,「모든 위치」에 체크되어 있는지 확인하고 [OK] 버튼을 누릅니다.
4. 「기판반입 고정」화면의 [OK] 버튼을 누르면 , 실장위치에서 출구 컨베이어로 기판을 반출합니다 .
참고
YSM20R 듀얼 스테이지 사양의 경우는 , 하류측 스테이지에서 출구 컨베이어로 기판을 반출합니다 .
5. 기판을 손으로 꺼냅니다 .
3-20
3
1.7 테이프 부품의 준비
컨베이어의 준비가 완료되면 , 테이프 부품 ( 테이프 피더) 을 준비합니다. 생산에 사용할 기판 데이터가 선택되어
있는 상태에서 부터 설명합니다.
1
「셋업일람」화면을 표시합니다 .
「셋업」화면의 [ 부품보기 ] 버튼을 누르면「셋업일람」화면이 표시됩니다 .
2
테이프 부품이 세팅 완료된 피더를 장착합니다 .
「셋업일람」화면에는 ,「세팅위치」,「부품명」,「부품번호」등이 리스트로 표시되어 있습니다 .
이 리스트를 보면서 , 해당하는 각 피더의 장착위치에 테이프 부품이 세팅되어 있는 피더를 장착합니다 .
n
요점
피더에 테이프 부품을 세팅하는 방법과 마운터에 장착하는 순서에 대해서는 , 제 2 장「4. 테이프 부품의 준비」를 참조해 주십시오 .
n
요점
「세팅위치」F1~F64 은 앞쪽 피더뱅크 , F101~164 은 뒤쪽 피더뱅크에 장착합니다 .
P1~P30 은 앞쪽 트레이 공급유닛 , P101~P130 은 뒤쪽 트레이 공급유닛의 팔레트 번호입니다.

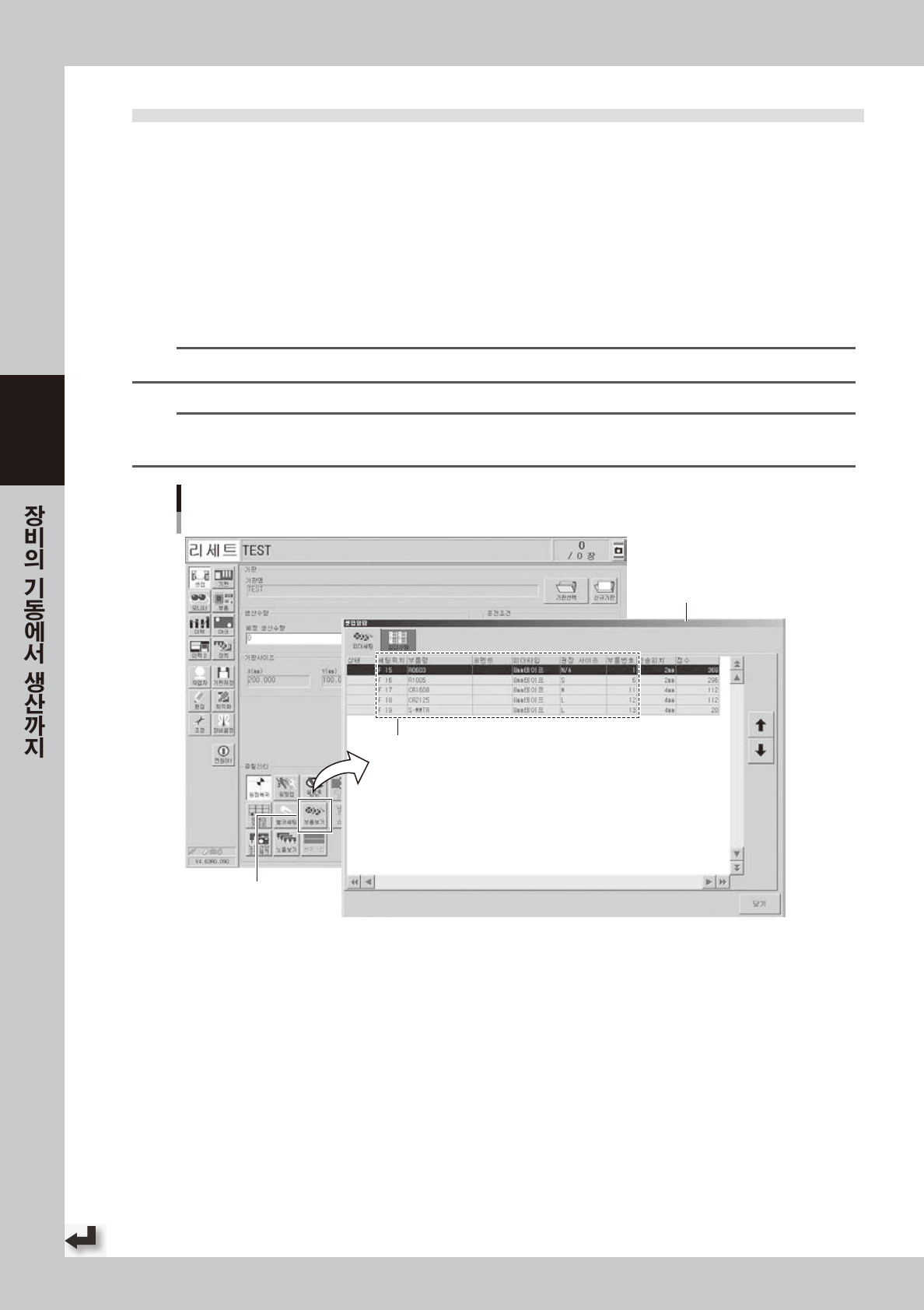

테이프 부품의 준비
「셋업」 화면 - 「셋업일람」 화면
[부품보기] 버튼
「셋업일람」 화면
세팅위치 : F1～F64 앞쪽에 피더장착
F101～F164 뒤쪽에 피더장착
P1～P30 앞쪽 트레이 공급유닛
P101～P130 뒤쪽 트레이 공급유닛
세팅위치 / 부품명 / 피더타입 / 부품번호 등이 표시된다
28310-KMK-00
