2-67
2
3

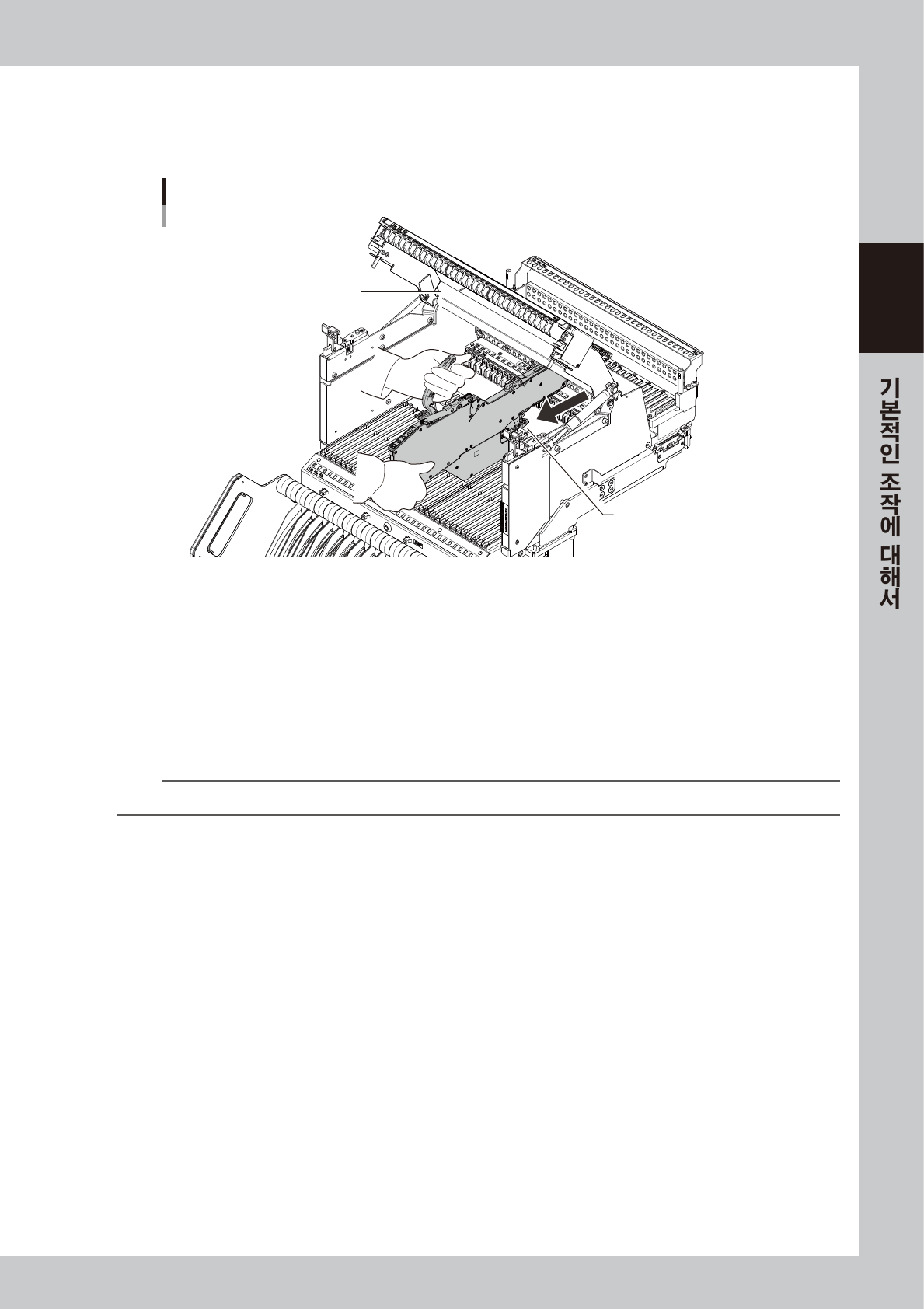

SS 피더를 대차로 부터 탈착합니다 .
1. SS 피더 하부를 손으로 지탱하면서 , 핸들을 잡고 자기 앞쪽으로 당깁니다 .
2. 핸들을 앞쪽으로 당긴 상태에서 , 피더를 똑바로 자기 앞쪽으로 당겨서 뺍니다 .
ZS피더용 일괄교환 대차
SS피더의 탈착
클램프 레버 ASSY
핸들을 앞쪽으로 당긴다
27232-KMK-00
4
가이드 레일 커버를 닫습니다 .
커버를 내려서 닫은 후 , 대차 양 사이드의 잠금장치를 가볍게 눌러서 확실하게 잠궈 주십시오 .
손 등이 끼이지 않도록 주의합니다 .
5
테이프 릴을 뺍니다 .
릴 홀더에 거치되어 있는 테이프 릴을 빼 주십시오 .
n
요점
생산중에 커버 잠금장치가 빠지면 인터록으로 정지됩니다. 반드시 , 커버가 확실하게 닫혀 있는지 확인해 주십시오 .
2-68
2
4.1.8 테이프 부품의 탈착
n
요점
테이프세팅스테이션이있을경우는 ,테이프세팅스테이션에서테이프부품을분리해주십시오 .
1
테이프 세팅 스테이션에 피더를 세팅합니다 .
1. 테이프 세팅 스테이션 ( 또는 외장 셋업용 전원 스테이션 ) 의 제일 좌측에 피더를 장착합니다 .
2. 테이프 릴을 테이프 세팅 스테이션의 릴 거치 장소에 세팅합니다 .
2
사용 완료한 커버 테이프를 폐기합니다 .
커버 테이프 박스내에 사용완료한 커버 테이프가 쌓여 있을 경우는 , 테일 커버 안쪽에 있는 엣지 커터로
커버 테이프를 잘라서 폐기해 주십시오 .
참고
상세한 내용은 본 장「4.1.5 커버 테이프와 캐리어 테이프의 처리」 를 참조해 주십시오 .
3

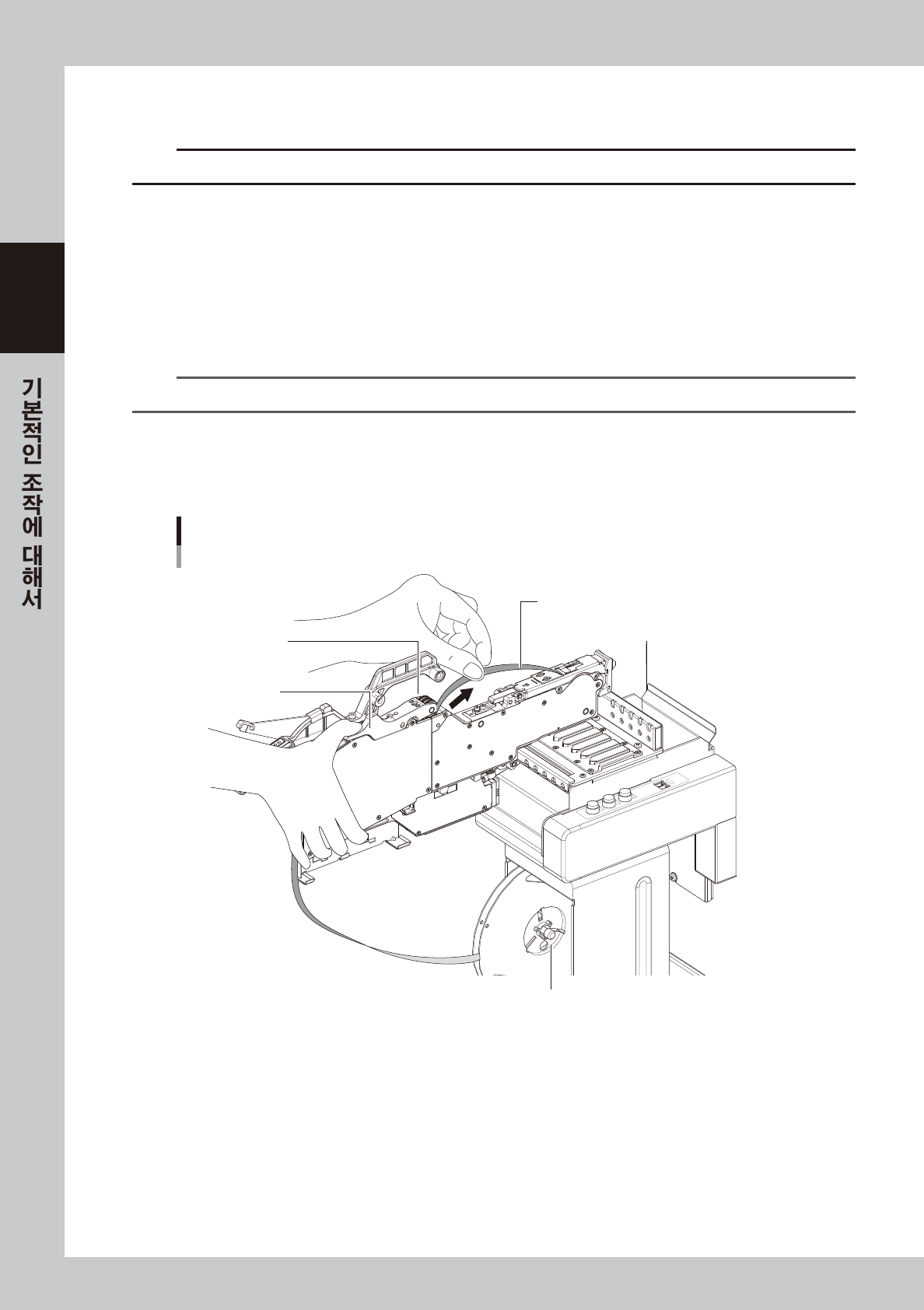

커버 테이프를 당겨서 뺍니다 .
P/O 레버 ASSY 를 눌러서 , 와인딩 롤러에 틈새를 만듭니다 . 틈새로 부터 커버 테이프를 당겨서 빼 주십
시오 .
커버 테이프 빼기
커버 테이프를 당겨서 뺀다
P/O레버 ASSY
와인딩 롤러
테이프 세팅 스테이션 릴 거치장소
27233-KMK-00
2-69
2
4

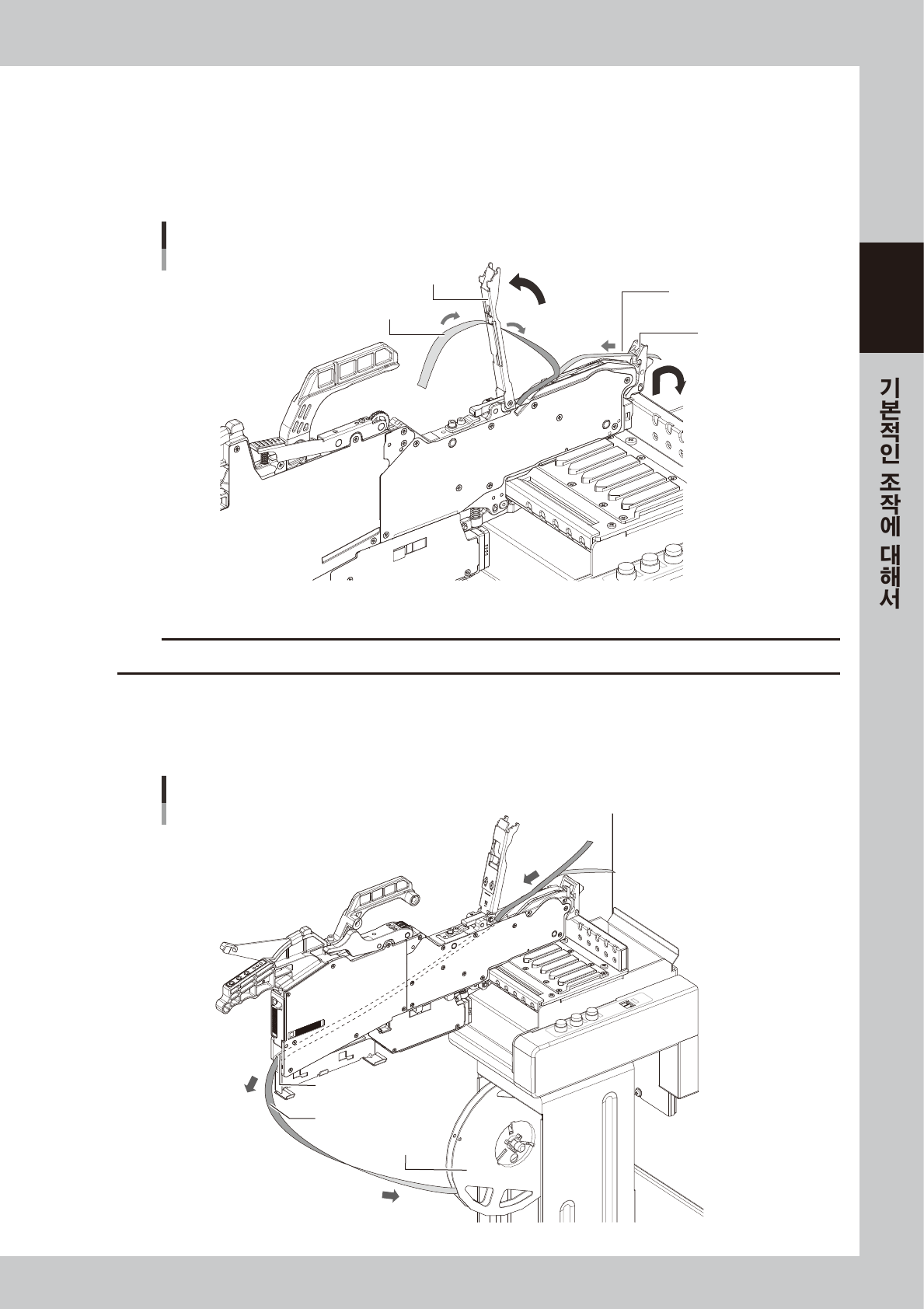

테이프가이드 ASSY 를 들어 올립니다 .
1. 테이프 가이드 프론트 레버를 들어 올리면서 아래 그림의 화살표 방향으로 젖히고 , 테이프가이드
ASSY 를 올려 주십시오 .
2. 테이프가이드 ASSY 에서는 커버 테이프를 , 테이프 가이드 프론트 레버에서는 캐리어 테이프를 당겨
서 뺍니다 .
테이프가이드 ASSY 들어 올리기
테이프가이드 ASSY
테이프가이드
프론트 레버
캐리어 테이프를
당겨서 뺀다
커버 테이프를 당겨서 뺀다
27234-KMK-00
c
주의
커버테이프를억지로당겨서빼지마십시오 .테이프가이드ASSY 가변형해서흡착불량의원인이됩니다 .
5
테이프 부품을 피더로 부터 탈착합니다 .
피더 뒤쪽의 테이프 부품 삽입구로 부터 테이프 부품을 당겨서 빼고 , 테이프 릴을 돌려서 테이프 부품을
감아 주십시오 .
테이프 부품의 탈착
테이프 부품
테이프 릴
테이프 부품 삽입구
27235-KMK-00
