노즐선단 오염체크의 설정을 합니다 .
1. 「체크항목」의 풀다운 메뉴에서「노즐선단 오염체크」를 선택합니다 .
2. 해당 노즐 ( 표준사양 :301A/302A, 협인접 사양 :311A/312A/313A) 의 체크란에 체크하고
「데이터베이스」란에「1000」을 입력합니다 .
3. 화면좌측 상부의 [ 저장 ] 버튼을 눌러서 설정을 저장합니다 .
4. 화면우측 상부의 [ 닫기 (X)] 버튼을 눌러서「VmSpec」화면을 닫습니다 .
참고
데이터베이스 번호「1000」은 노즐선단 오염체크의 전용 인식 데이터입니다 .
노즐선단 오염체크의 설정
「VmSpec」 화면
1. 「노즐선단 오염체크」 를 선택한다3. 저장 버튼을 누른다
2. 해당 노즐의 「실행」 란에 체크 하고 「데이터베이스」 란에 「1000」 을 입력한다
노즐타입
타입-301
타입-302
실행 데이터베이스
1000
1000
■ 노즐 그룹 30X(표준)의 경우 ■ 노즐 그룹 31X(협인접 타입)의 경우
노즐타입
타입-311
타입-312
타입-313
실행 데이터베이스
1000
1000
1000
4. 닫기 버튼을 누른다
28 3 16-K M K-00
4
기판 데이터를 다시 읽습니다 .
기판 데이터를 다시 읽으면 , 노즐선단 오염체크의 설정이 반영됩니다 .
3-27
3
1.10 생산의 시작
생산에 사용할 기판 데이터가 선택되어 있는 상태에서 설명합니다.
1
운전 속도를 설정합니다 .
자동 운전의 속도를 설정합니다 . 일반적으로는 100% 속도로 운전합니다만 , 새로운 기판 데이터의 실장
테스트 등 , 확인이 필요한 경우에는 운전 속도를 줄일 수가 있습니다 .
「셋업」화면의「운전조건」란의 [ ▲ ] 버튼을 누르거나 , 직접 숫자를 입력하면 운전속도가 변경됩니다 .
운전 속도의 설정
듀얼 스테이지 : 「셋업」 화면
[▲]
버튼
운전속도 입력
28317-K M K-0 0
2
자동 운전을 시작합니다 .
1. 비상정지 버튼이 눌러져 있을 경우는 비상정지 상태를 해제하고 , 오퍼레이션 패널의「READY」버튼
을 누릅니다 .
2. 오퍼레이션 패널의「START」버튼을 누릅니다 . 컨베이어 입구의 센서가 기판을 검지하면 , 컨베이어
벨트가 회전하기 시작하고 , 기판을 탑재위치까지 반송해서 부품의 실장을 시작합니다 .
w
경고
장비가 기동하면 표시등 ( 시그널 타워 ) 이 점등합니다 .
운전 중에 표시등은 녹색 , 에러 발생시나 인터록 중에는 노란색 ( 파란색 ), 비상정지 중에는 빨간색 ( 흰색 ) 이 점등합니다 .
녹색등이 점등하고 있을 때에는 , 절대로 헤드 유닛의 가동범위내에 들어가지 마십시오 .
3-28
3
1.11 생산의 종료
실장 생산을 종료하는 방법에 대해서 설명합니다.
1
운전을 종료 / 중지합니다 .
자동 운전을 중지하는 방법은 다음의 4 가지 방법이 있습니다 .
1. 「STOP」 버튼 ( 오퍼레이션패널 )
「STOP」버튼을 누르면 운전이 중단됩니다 .「START」버튼을 누르면 운전을 재개합니다 .
2. [ 실장후정지 ] 버튼 ( 「셋업」 화면 )
현재의 기판 실장이 종료하면 , 실장완료 기판을 하류측에 보내지 않고 장비가 정지됩니다 .
3. [ 반송후정지 ] 버튼 ( 「셋업」 화면 )
현재 컨베이어내에 있는 기판을 생산하고 나서 , 종료시킬 때 사용합니다 .
컨베이어내에 있는 기판은 전부 실장해서 반출되며 , 상류기로부터 기판은 반입되지 않습니다 .
4. 비상정지버튼 ( 「EMERGENCYSTOP」 버튼 )
비상시에 사용합니다 . 자동운전을 정지하는 방법으로는 사용하지 마십시오 .
c
주의
자동운전중에 ,비상시이외에는비상정지버튼을누르지마십시오 .

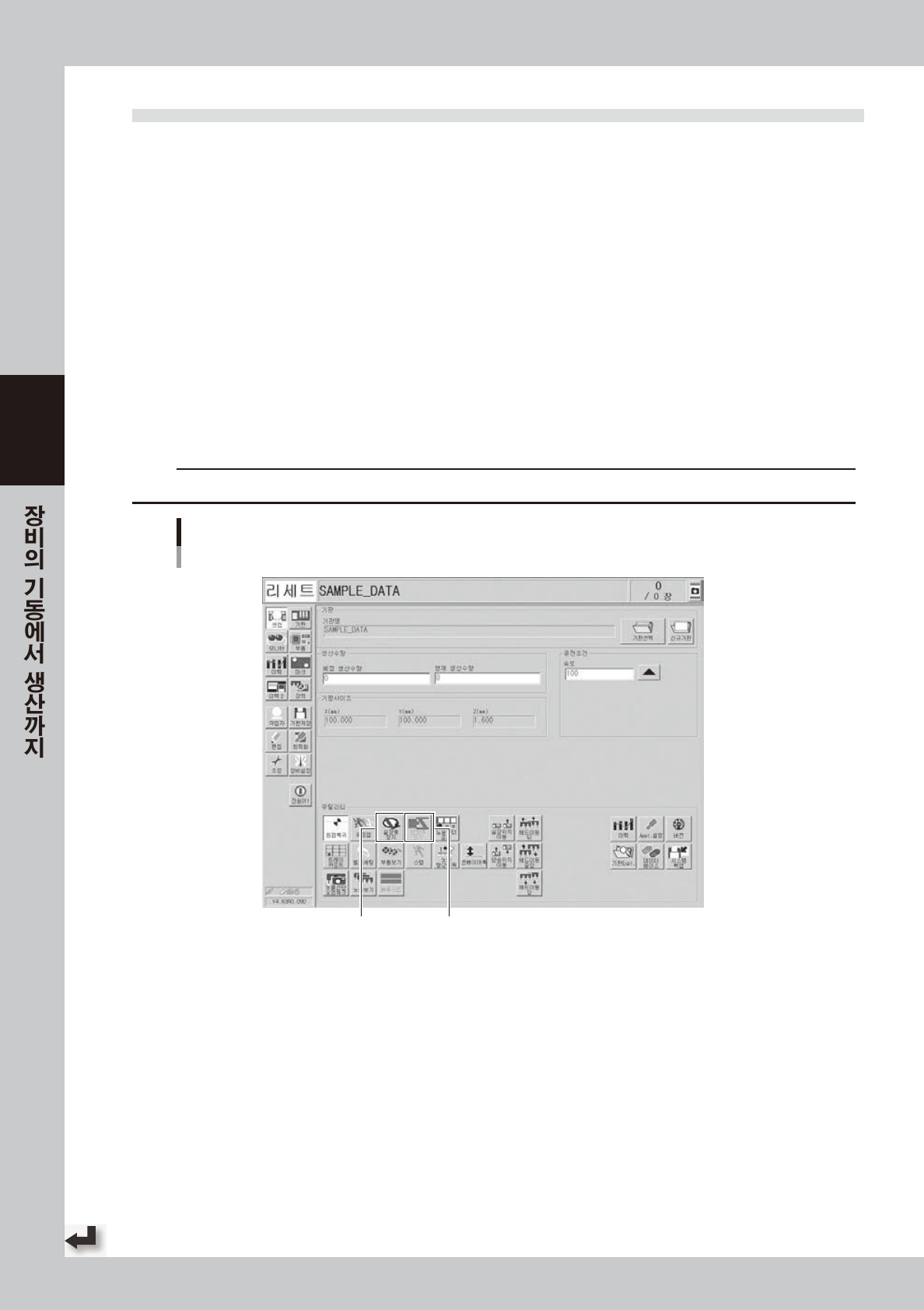

[실장후 정지] 버튼 / [반송후 정지] 버튼
듀얼 스테이지 : 「셋업」 화면
[반송후 정지] 버튼[실장후 정지] 버튼
28 3 18-KMK- 00
2
운전을 리셋합니다 .
오퍼레이션 패널의「RESET」버튼을 누르면 , 기판생산 준비상태로 됩니다 .
