2-44
2
█

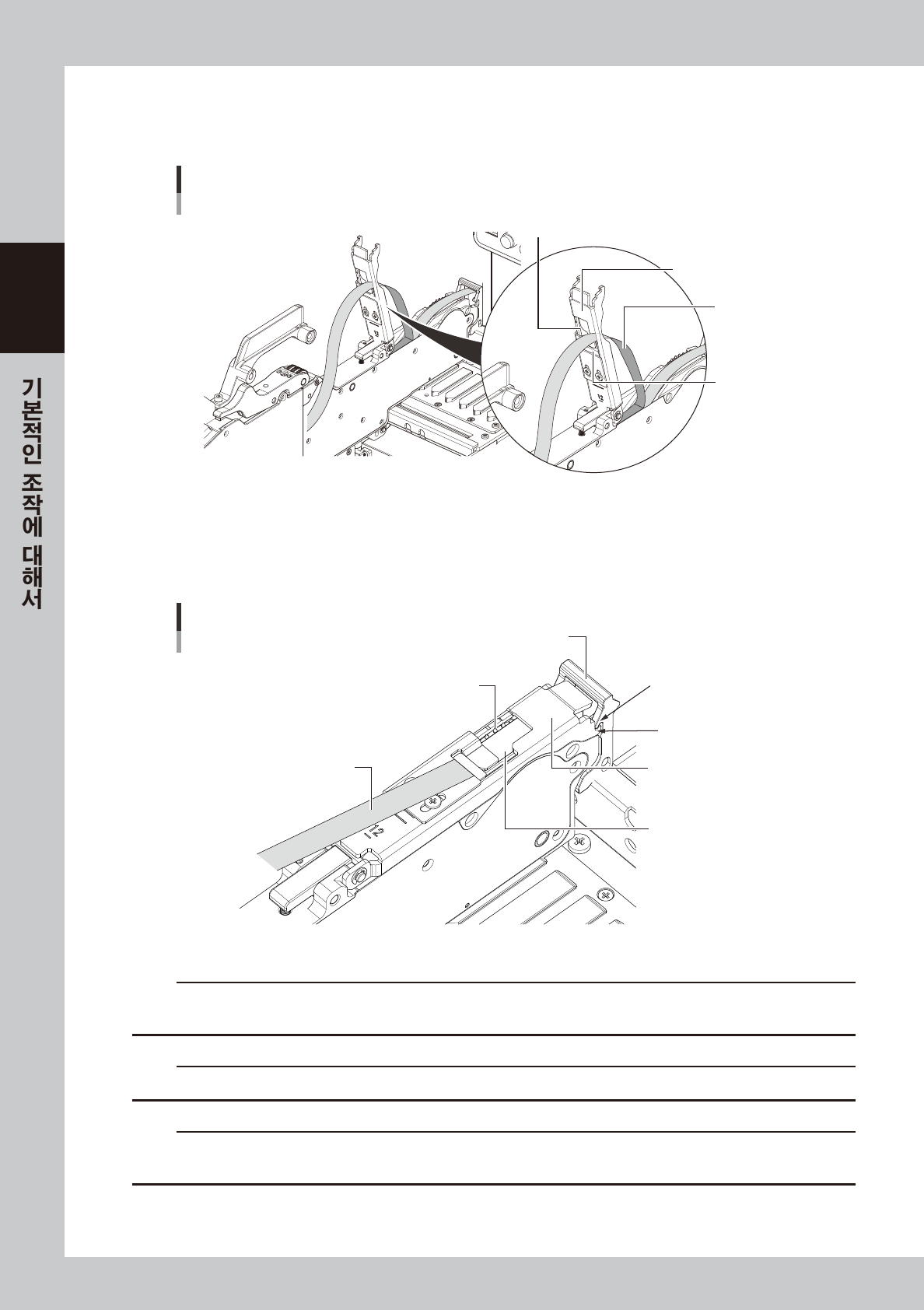

12mm, 16mm, 24mm 테이프 가이드의 취급
12mm, 16mm, 24mm 의 테이프 가이드는 , 32mm 이상의 테이프 가이드 ASSY 와 마찬가지로 커버 테이프를 테이프
가이드 ASSY 의 절흠부에 통과시키지 않고 , 선단부로 부터 통과시키는「선단박리」를 할 수가 있습니다 .
커버 테이프의 삽입구
12/16mm, 24mm의 테이프가이드 선단박리
커버 테이프 삽입구
커버 테이프
테이프가이드 ASSY
절흠부
27206-KMK-00
7
테이프가이드 ASSY 를 고정합니다 .
캐리어 테이프가 Sprocket 의 톱니에 끼어 있는 것을 확인하면서 , 테이프가이드 ASSY 를 테이프가이드
프론트 레버로 고정합니다 .
테이프가이드 ASSY의 고정
테이프가이드 프론트 레버
Sprocket의 톱니
캐리어 테이프
커버 테이프
테이프가이드 ASSY
돌기부
홈부분
27207-KMK-00
c
주의
테이프가이드프론트레버의돌기부를테이프가이드ASSY 의홈부분에확실하게끼워주십시오 .
정확하게끼워져있지않으면 ,테이프가이드ASSY 가들떠서헤드와충돌할우려가있습니다 .
c
주의
테이프가이드ASSY 내에서커버테이프가처지지않도록커버테이프를당기면서테이프가이드ASSY 를고정해주십시오 .
c
주의
테이프가이드ASSY 를고정할때에는 ,테이프가이드프론트에레버의마모를방지하기위해 ,반드시테이프가이드프론트레버를들어
올려서젖혀주십시오 .
2-45
2
8

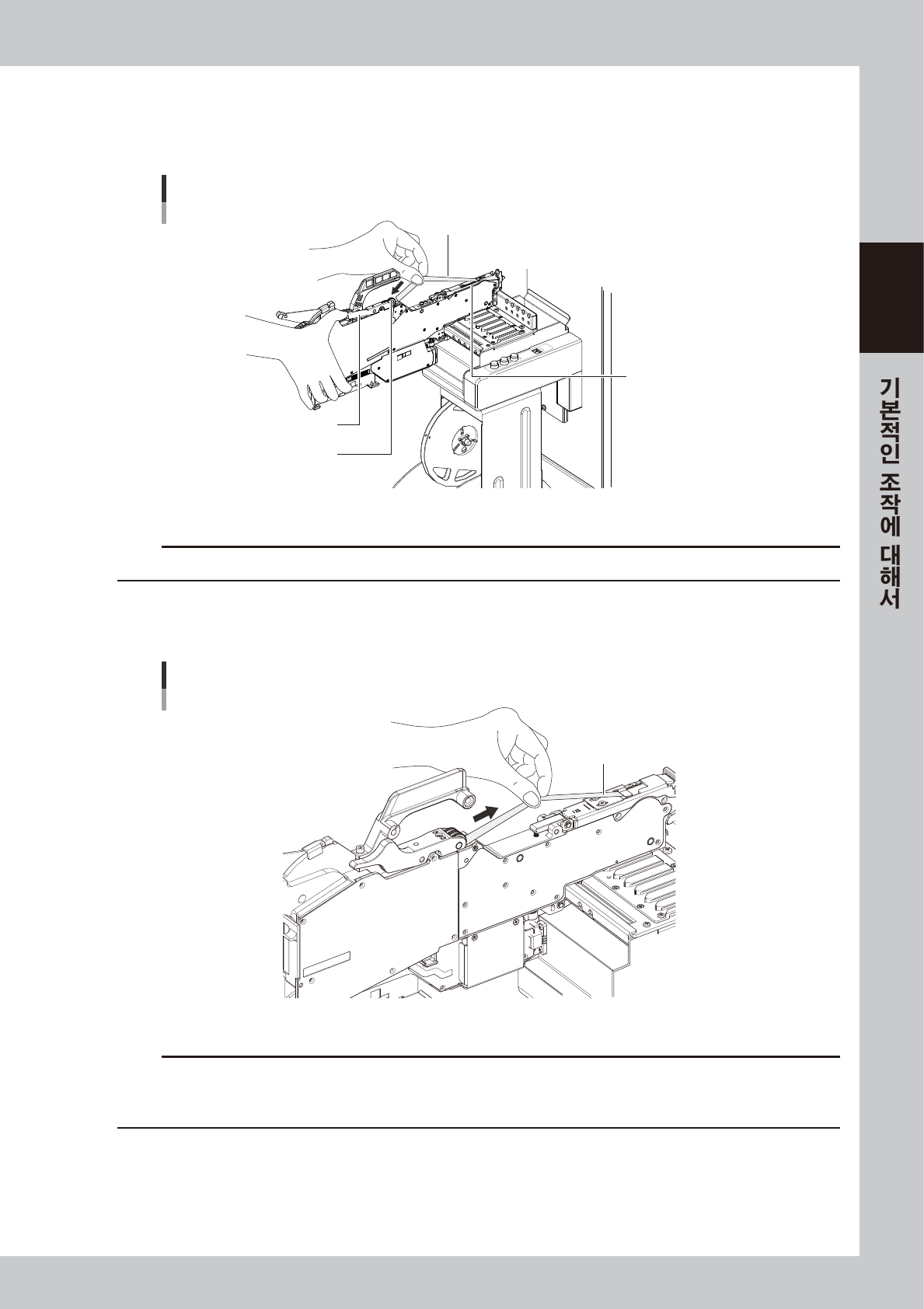

커버 테이프를 와인딩 롤러에 세팅합니다 .
그림과 같이 P/O 레버 ASSY 부분을 눌러서 , 와인딩 롤러에 틈새를 만들어 그 틈새로 커버 테이프를
어느정도 삽입하고 , P/O 레버 ASSY 에서 손을 떼면 커버 테이프가 세팅됩니다 .
커버 테이프의 세팅
커버 테이프
P/O 레버 ASSY
테이프 가이드 ASSY
와인딩 롤러
27208-KMK-00
c
주의
테이프가이드ASSY 부와와인딩롤러부와의사이에커버테이프가꼬여있지않은지확인해주십시오 .
9
커버 테이프의 처짐을 감습니다 .
가볍게 커버 테이프를 화살표 방향으로 가볍게 당기면 자동으로 감깁니다 .
커버 테이프의 처짐 감기
커버 테이프
27209-KMK-00
c
주의
•
커버테이프가똑바로감기도록 ,손으로따르면서실행해주십시오 .
•
커버테이프의처짐이없어질때까지감아주십시오 .
•
커버테이프를감을때 ,손에상처입지않도록주의해서작업해주십시오 .
2-46
2
0

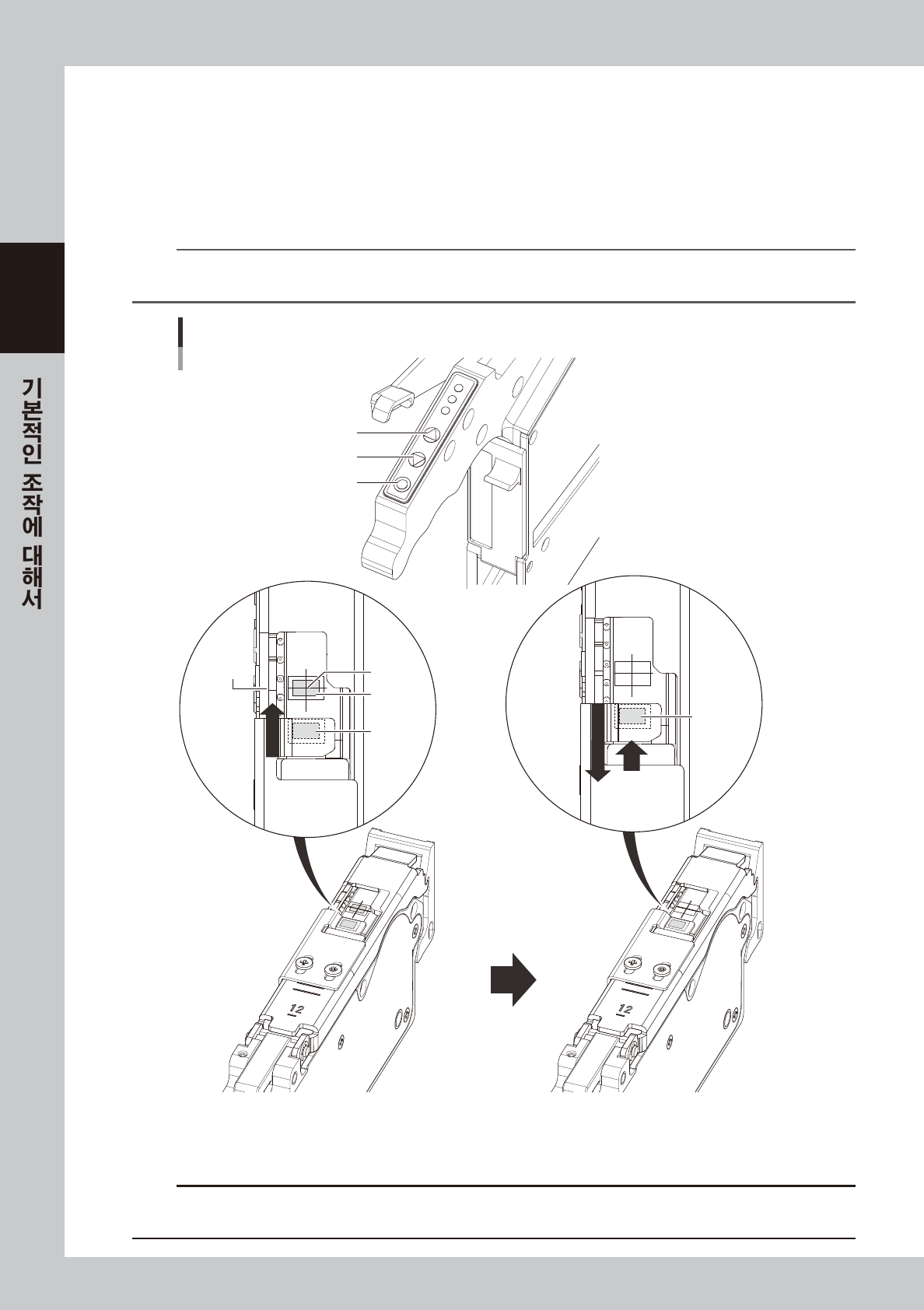

선두의 부품을 대기위치에 맞춥니다 .
피더 본체의 「FEED」,「BACK」버튼을 누르면 , 피더의 사이즈에 맞는 피치 설정으로 테이프를 보내거
나 되돌리 수가 있습니다 .
1. 「FEED」버튼을 눌러서 , 일단 부품을 흡착위치 ( 마킹 ) 까지 보냅니다 .
2. 테이프 부품이 너무 많이 전송되어서 커버 테이프가 처질 경우는 ,「BACK」버튼을 눌러서 ( 부품피치
+1 회 ), 부품을 되돌린 후에「FEED」버튼을 눌러서 선두 부품을 대기위치에 맞춰 주십시오 .
n
요점
피더 본체의「FUNC」버튼을 누르면서「FEED」,「BACK」버튼을 누르면 , 테이프 세팅 스테이션 등에서 설정한 피치로 테이프
부품을 보내거나 되돌릴 수가 있습니다.
조작버튼과 부품위치의 조정
마킹
흡착 위치
선두 부품
(대기 위치)
「FEED」 버튼을 눌러서 흡착위치까지 보낸다 「BACK」 버튼을 눌러서 (부품피치+1회)
「FEED」 버튼을 눌러서 대기위치에 맞춘다
선두 부품
대기 위치
「FEED」 버튼
「BACK」 버튼
「FUNC」 버튼
27210-KMK-00
c
주의
대기위치를맞출경우 , 「BACK」 버튼으로맞추면제일처음에흡착하는부품의흡착위치가틀어질경우가있습니다 .
반드시 「FEED」 버튼으로테이프를전진시켜서대기위치를맞춰주십시오 .
