2-67 2 3 SS 피더를 대 차로 부터 탈 착 합니다 . 1 . SS 피 더 하부를 손 으로 지 탱 하 면서 , 핸 들을 잡 고 자 기 앞쪽 으로 당깁 니 다 . 2. 핸 들을 앞쪽 으로 당 긴 상 태 에서 , 피 더 를 똑바 로 자 기 앞쪽 으로 당 겨서 뺍 니 다 . ZS피더용 일괄교환 대차 SS피더의 탈착 클램프 레버 ASSY 핸들을 앞쪽으로 당긴다 27232-KMK-0 0 4 가이…
2-66
2

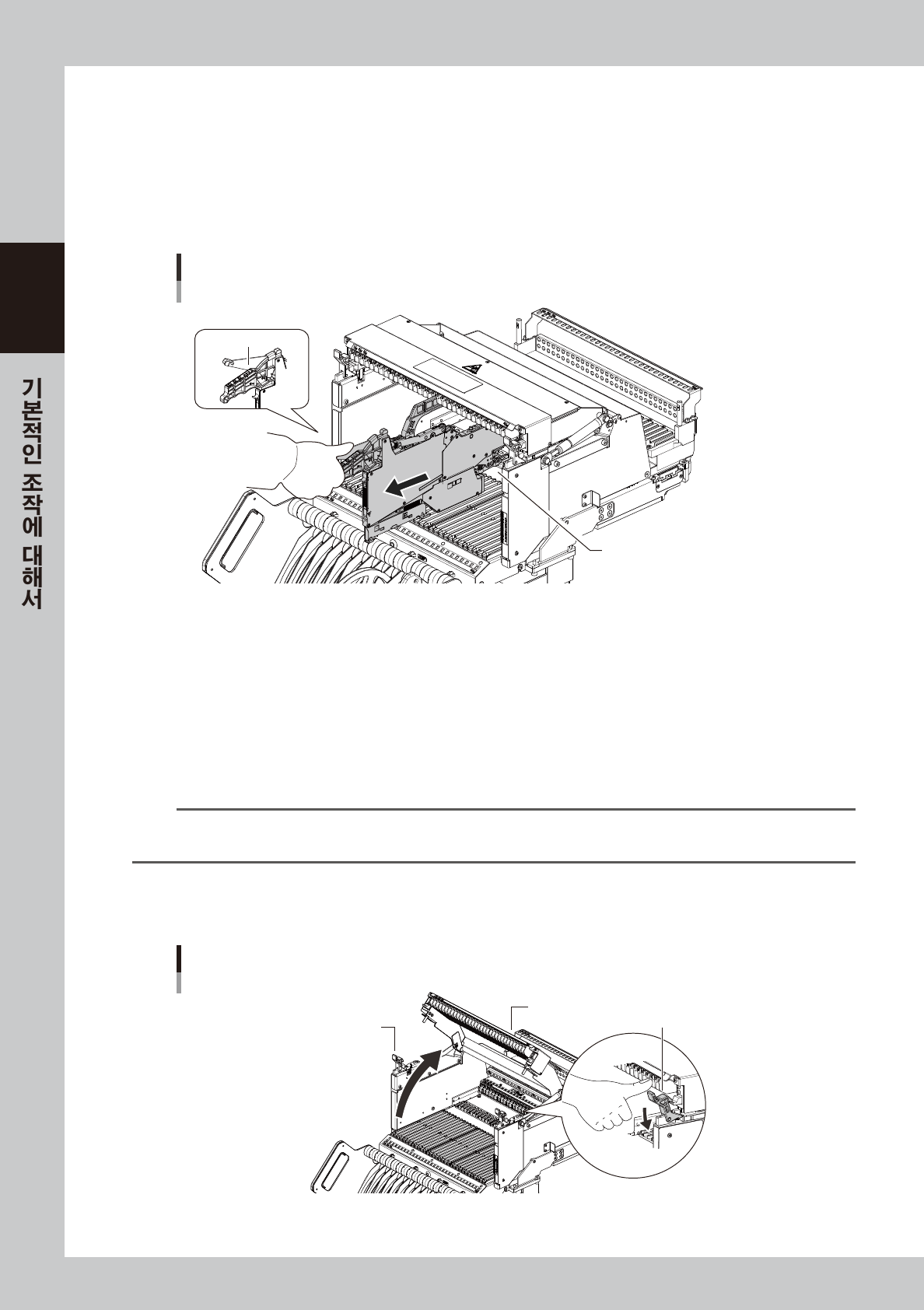

4.1.7 피더의 탈착
여기에서는 , ZS 피더용 대차에서 ZS 피더와
SS 피더를 탈착하는 경우를 예로 들어서 설명합니다 .
█
ZS 피더용 대차에서 ZS 피더를 탈착할 경우
1
ZS 피더를 대차에서 탈착합니다 .
ZS 피더의 언클램프 레버를 확실하게 잡은 상태에서 , 피더를 똑바로 자기 앞쪽으로 당겨서 뺍니다 .
ZS피더용 일괄교환 대차
ZS피더의 탈착
언클램프 레버
클램프 레버 ASSY
27231-KMK-00
2
릴 홀더의 테이프 릴을 뺍니다 .
릴 홀더에 거치되어 있는 테이프 릴을 빼 주십시오 .
█
ZS 피더용 대차에서 SS 피더를 탈착할 경우
e
1
장비의 안전 커버를 오픈합니다 .
대차가 마운터에 장착되어 있을 경우에는 , 비상정지 버튼을 누르고 장비의 안전커버를 오픈합니다 .
n
요점
SS 피더를 ZS 피더용 대차로 부터 탈착하기 위해서는 , 가이드 레일 커버를 열어서 실행합니다. 또한 , 장비에 장착되어 있는 ZS 피더
용 대차의 가이드 레일 커버를 열기 위해서는 , 장비의 안전 커버를 오픈할 필요가 있습니다.
2
ZS 피더용 대차의 가이드 레일 커버를 오픈합니다 .
대차 좌우에 있는 커버 잠금장치를 눌러서 해제하고 , 가이드 레일 커버를 들어 올립니다 .
ZS피더용 일괄교환 대차
가이드 레일 커버 열기
가이드 레일 커버
커버 잠금장치
커버 잠금 장치
27216-KMK-00
2-67
2
3
SS 피더를 대차로 부터 탈착합니다 .
1. SS 피더 하부를 손으로 지탱하면서 , 핸들을 잡고 자기 앞쪽으로 당깁니다 .
2. 핸들을 앞쪽으로 당긴 상태에서 , 피더를 똑바로 자기 앞쪽으로 당겨서 뺍니다 .
ZS피더용 일괄교환 대차
SS피더의 탈착
클램프 레버 ASSY
핸들을 앞쪽으로 당긴다
27232-KMK-00
4
가이드 레일 커버를 닫습니다 .
커버를 내려서 닫은 후 , 대차 양 사이드의 잠금장치를 가볍게 눌러서 확실하게 잠궈 주십시오 .
손 등이 끼이지 않도록 주의합니다 .
5
테이프 릴을 뺍니다 .
릴 홀더에 거치되어 있는 테이프 릴을 빼 주십시오 .
n
요점
생산중에 커버 잠금장치가 빠지면 인터록으로 정지됩니다. 반드시 , 커버가 확실하게 닫혀 있는지 확인해 주십시오 .
2-68
2
4.1.8 테이프 부품의 탈착
n
요점
테이프세팅스테이션이있을경우는 ,테이프세팅스테이션에서테이프부품을분리해주십시오 .
1
테이프 세팅 스테이션에 피더를 세팅합니다 .
1. 테이프 세팅 스테이션 ( 또는 외장 셋업용 전원 스테이션 ) 의 제일 좌측에 피더를 장착합니다 .
2. 테이프 릴을 테이프 세팅 스테이션의 릴 거치 장소에 세팅합니다 .
2
사용 완료한 커버 테이프를 폐기합니다 .
커버 테이프 박스내에 사용완료한 커버 테이프가 쌓여 있을 경우는 , 테일 커버 안쪽에 있는 엣지 커터로
커버 테이프를 잘라서 폐기해 주십시오 .
참고
상세한 내용은 본 장「4.1.5 커버 테이프와 캐리어 테이프의 처리」 를 참조해 주십시오 .
3
커버 테이프를 당겨서 뺍니다 .
P/O 레버 ASSY 를 눌러서 , 와인딩 롤러에 틈새를 만듭니다 . 틈새로 부터 커버 테이프를 당겨서 빼 주십
시오 .
커버 테이프 빼기
커버 테이프를 당겨서 뺀다
P/O레버 ASSY
와인딩 롤러
테이프 세팅 스테이션 릴 거치장소
27233-KMK-00
