1-44 1 █ YSM20W R싱글레인 ( 중 량반송사 양 ) 6 1 4 7 8 5 2 3 컨베이어 유닛 싱글레인 중량 반송사양 (우→좌 흐름의 예) 기판반송 방향 271 47-KMK-00 1 . 대기스톱퍼 이미실장위치 에기판 ( P CB ) 이있을경우 ,컨베 이어 내에반입된기판은대 기스톱퍼위치에서대기 합니다 .  스톱퍼가2 군데있으며 ,기판의사 이즈에…

100%1 / 223
1-43
1

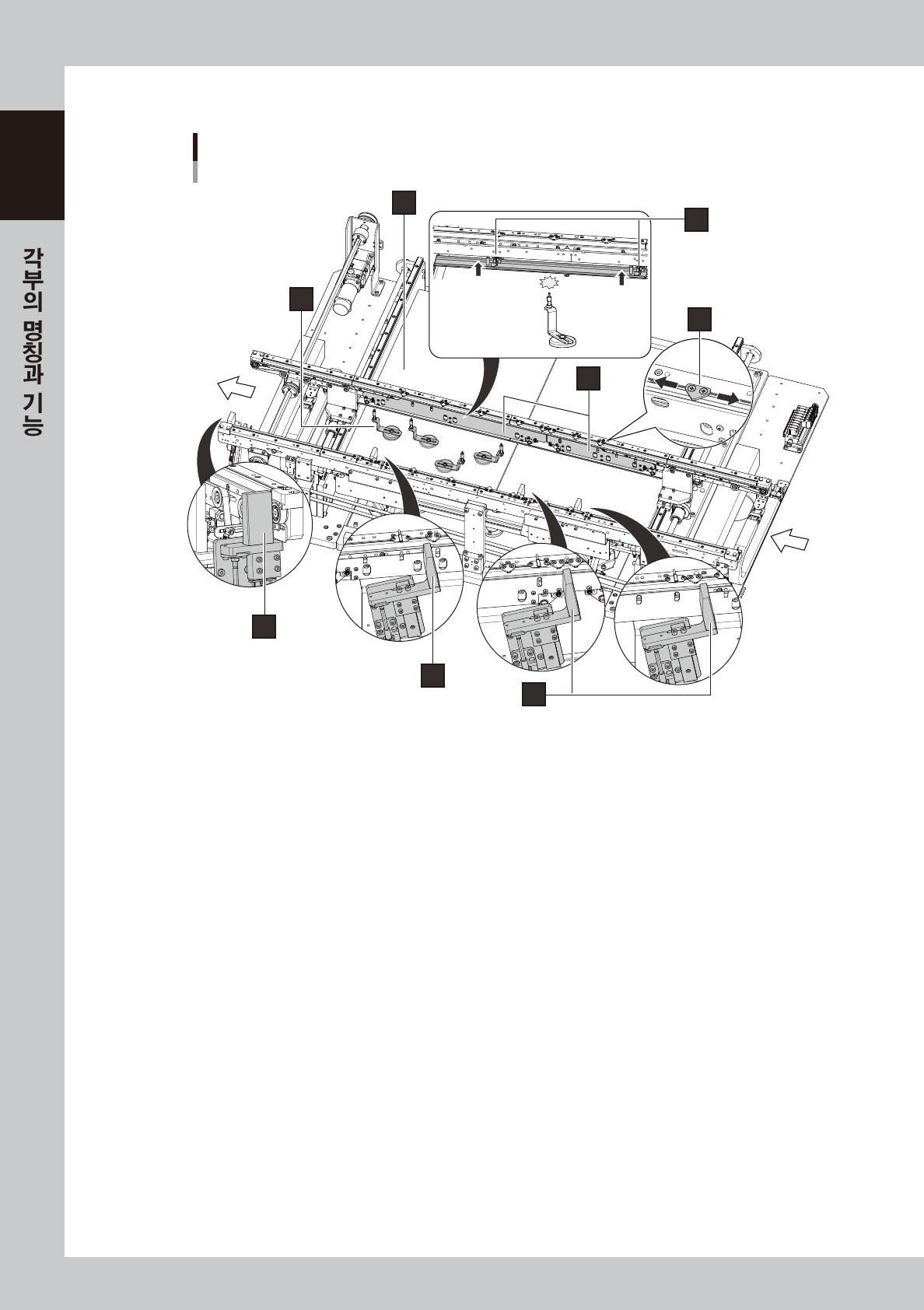

█ YSM20WR듀얼레인L=510mm 사양
컨베이어 유닛
듀얼레인 L＝510㎜사양 (우→좌 흐름의 예)
기판반송 방향
6
1
4
7
8
5
2
3
27143-KMK-00
1. 대기스톱퍼
이미실장위치에기판 (PCB) 이있을경우 ,컨베이어내에반입된기판은대기스톱퍼위치에서대기합니다 .
듀얼레인L=510mm사양에는대기스톱퍼가2 군데있으며 ,기판의사이즈에따라서사용하는스톱퍼가달라집니다 .
2. 메인스톱퍼
실장위치의기판스톱퍼입니다 .컨베이어내에반입된기판 (PCB) 은메인스톱퍼에닿아서실장위치에서정지합니다 .
듀얼레인사양의메인스톱퍼는1 군데입니다 .
3. 출구스톱퍼
하류측의장비에서기판요구신호가출력되지않았을경우 ,실장후의기판 (PCB) 은출구스톱퍼의위치에서대기합니다 .
4. 푸쉬업플레이트
5. 푸쉬업핀
실장하는기판의사양에맞춰서 ,푸쉬업핀을푸쉬업플레이트상에배치합니다 .실장위치에기판이도착하면 ,푸쉬업플레이트가
상승하고푸쉬업핀으로기판 (PCB) 을아래방향에서서포트합니다 .
6. 기판누름플레이트
7. 기판클램프보드 ( 클램프보드ASSY)
실장위치에기판이도착하면 ,기판클램프보드가상승합니다 .기판 (PCB) 의틀을기판클램프보드로들어올리고기판누름
플레이트사이에끼워서고정합니다 .기판누름플레이트는기판의사양에맞춰서위치를변경합니다 .
싱글레인L=510mm사양에는 ,클램프보드ASSY 가대
・
소2 개씩있습니다 .
8. 푸쉬업핀간섭방지센서
푸쉬업플레이트상승시 ,만약에푸쉬업핀등이푸쉬업플레이트와컨베이어프레임사이에있어도센서가컨베이어와의간섭을
검지해서푸쉬업플레이트의동작을정지시킵니다 .
1-44
1
█ YSM20WR싱글레인 ( 중량반송사양 )
6
1
4
7
8
5
2
3
컨베이어 유닛
싱글레인 중량 반송사양 (우→좌 흐름의 예)
기판반송 방향
27147-KMK-00
1. 대기스톱퍼
이미실장위치에기판 (PCB) 이있을경우 ,컨베이어내에반입된기판은대기스톱퍼위치에서대기합니다 .
스톱퍼가2 군데있으며 ,기판의사이즈에따라서사용하는스톱퍼가달라집니다 .
2. 메인스톱퍼
실장위치의기판스톱퍼입니다 .컨베이어내에반입된기판 (PCB) 은메인스톱퍼에닿아서실장위치에서정지합니다 .
싱글레인사양의메인스톱퍼는1 군데입니다 .
3. 출구스톱퍼
하류측의장비에서기판요구신호가출력되지않았을경우 ,실장후의기판 (PCB) 은출구스톱퍼의위치에서대기합니다 .
4. 푸쉬업플레이트
5. 푸쉬업핀
실장하는기판의사양에맞춰서 ,푸쉬업핀을푸쉬업플레이트상에배치합니다 .실장위치에기판이도착하면 ,푸쉬업플레이트가
상승하고푸쉬업핀으로기판 (PCB) 을아래방향에서서포트합니다 .
6. 기판누름플레이트
7. 기판클램프보드 ( 클램프보드ASSY)
실장위치에기판이도착하면 ,기판클램프보드가상승합니다 .기판 (PCB) 의틀을기판클램프보드로들어올리고기판누름
플레이트사이에끼워서고정합니다 .기판누름플레이트는기판의사양에맞춰서위치를변경합니다 .
클램프보드ASSY 가대
・
소2 개씩있습니다 .
8. 푸쉬업핀간섭방지센서
푸쉬업플레이트상승시 ,만약에푸쉬업핀등이푸쉬업플레이트와컨베이어프레임사이에있어도센서가컨베이어와의간섭을
검지해서푸쉬업플레이트의동작을정지시킵니다 .
1-45
1
5.2 컨베이어부 센서배치
컨베이어부의 각 센서의 배치를 다음과 같이 표시합니다.
█ YSM20R듀얼스테이지사양
YSM20R 컨베이어 센서의 배치
듀얼 스테이지 (우→좌 흐름의 예)
반송방향
W1/입구 컨베이어
W2/실장 스테이지1
W3/실장 스테이지2
W4/출구 컨베이어
입구 컨베이어 기판검출 센서
대기위치 기판검출 센서
대기위치 스톱퍼
스테이지1 메인 스톱퍼
스테이지2 메인 스톱퍼1
스테이지2 메인 스톱퍼2
출구 스톱퍼
컨베이어1 출구확인 센서
스테이지1 입구확인 센서
스테이지2 입구확인 센서
스테이지1 출구확인 센서
스테이지1
기판 고정위치 기판검출 센서
스테이지2
기판 고정위치 기판검출 센서
스테이지2 출구확인 센서
컨베이어4 입구확인 센서
출구위치 기판검출 센서
A
B
C
D
E
F
G
H
I
J
K
27125-KMK-0 0
