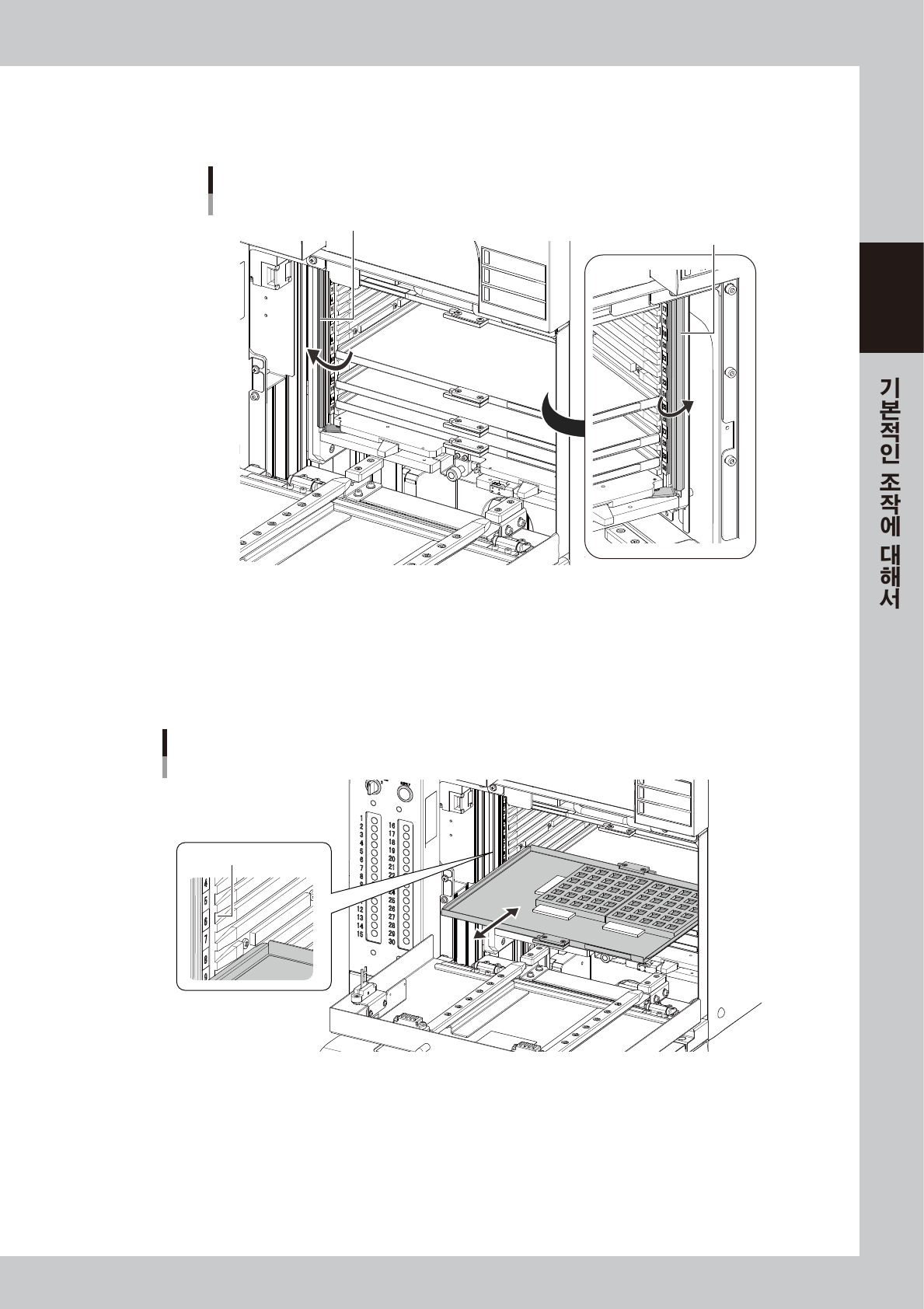

매거진 도어를 오픈합니다 .

손으로 래치를 좌우로 오픈합니다 .

래치 열기

래치

27245-KMK-00

팔레트를 교환합니다 .

1. 교환할 팔레트를 인출합니다 .

2. 부품 보충이 완료된 팔레트를 세팅합니다. 팔레트의 방향과 삽입위치(팔레트 세팅번호)를 확인하고,

매거진 안쪽에 가볍게 닿을 때까지 팔레트를 삽입해 주십시오 .

팔레트의 교환

세팅번호 확인

27246-KMK-00

2-82

래치를 닫습니다 .

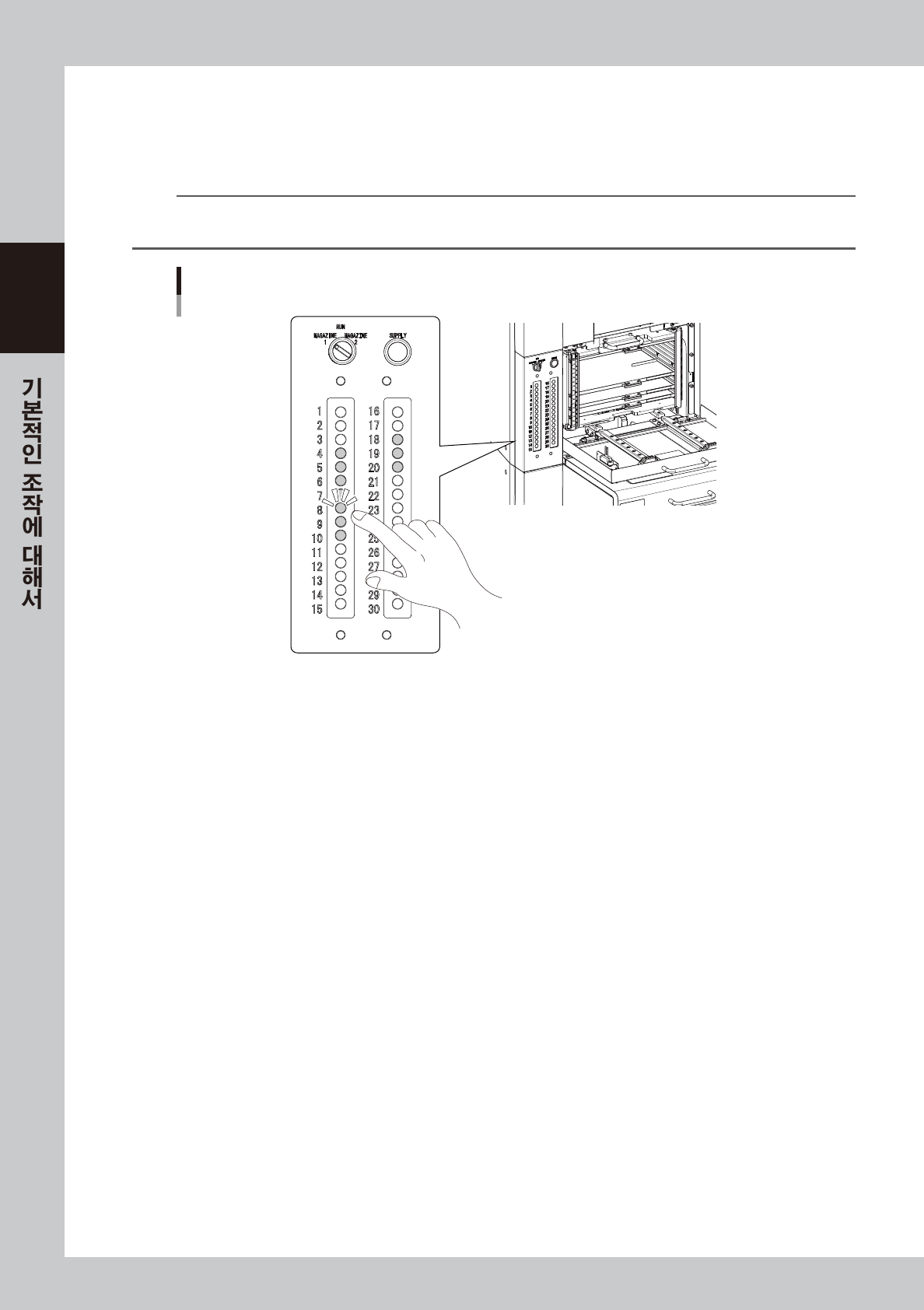

팔레트 인디케이터 버튼을 누릅니다 .

부품을 보충한 팔레트 번호의「인디케이터」버튼을 누릅니다 .

요점

팔레트 상의 트레이 부품이 없어지면 , 그 팔레트 번호의 인디케이터가 점멸합니다 . 새로운 팔레트를 세팅한 후 , 점멸하고 있는

팔레트 번호의 「인디케이터」버튼을 누르면 점등으로 바뀝니다.

인디케이터 버튼

27247-K MK-00

매거진 도어를 닫습니다 .

매거진 교환 SW 를「RUN」으로 합니다 .

매거진 도어가 잠기고 , 매거진 교환 SW 의 인디케이터가 점등합니다 .
