8.2 이오나이저
이오나이저는 정전기를 완화하는 목적으로 설치되어 있습니다.
단 , 이오나이저의 제전 성능은 제전 대상이 되는 기판과 부품의 재질 , 형상에 따라서 달라지므로 반드시 제전이
보장되는 것은 아닙니다.
본 장비의 이오나이저는 안전커버의 안쪽면에 설치되어 있으며 , 공장 출하시의 이오나이저의 방향은 피더의 부품
흡착 위치 부근을 향하고 있습니다만, 기판 및 부품의 사양에 맞춰서 설치 각도를 임의로 변경할 수가 있습니다.
이오나이저
이오나이저
POWER
ALARMRUN
CLEANING
RESET
CLEANING TIMER
T SELECT
이오나이저 인디케이터 패널
27137-KMK-00

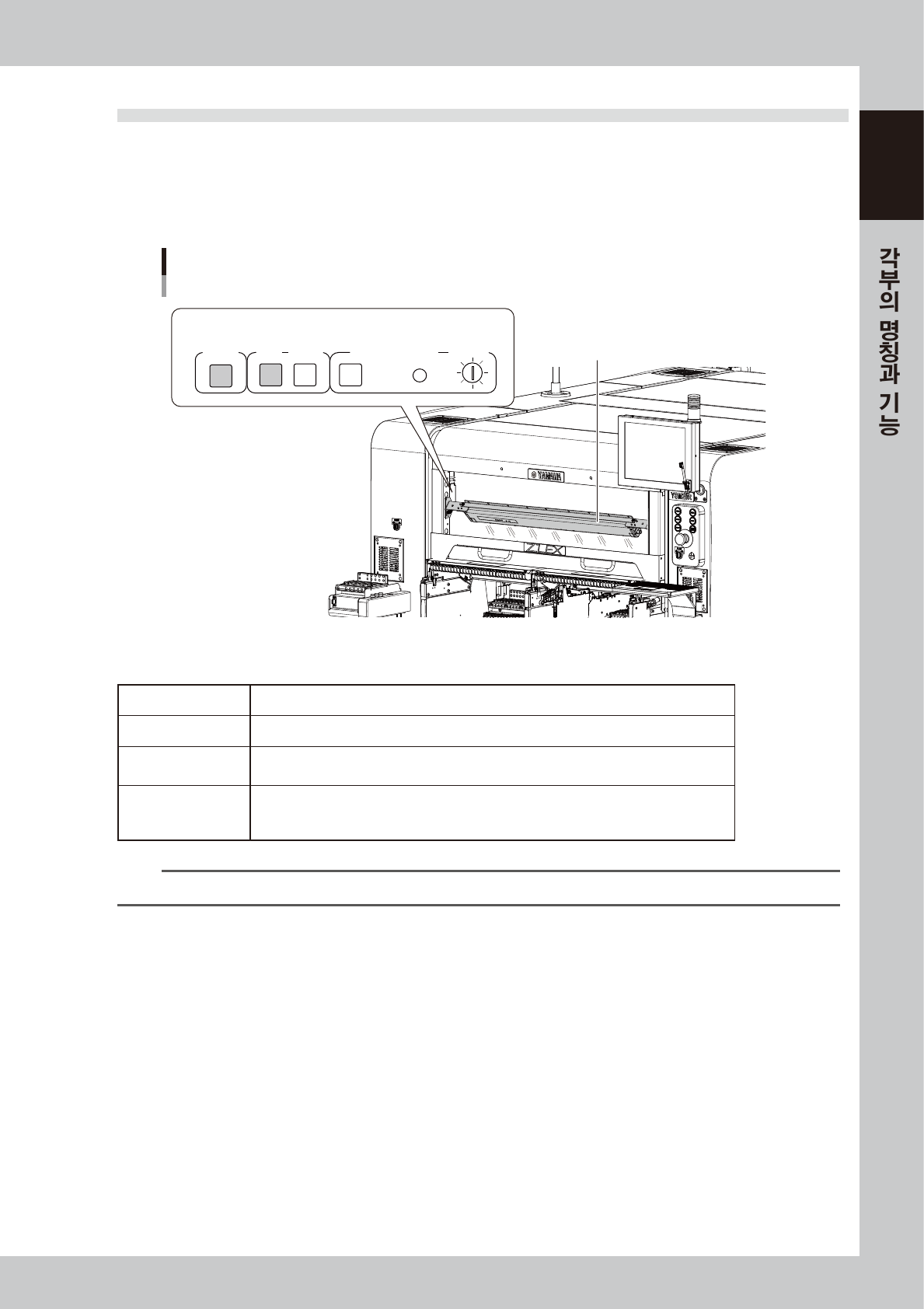

█ 이오나이저의인디케이터표시
POWER
전원이정상적으로투입되었을때에녹색 LED 가점등합니다 .
RUN
정상운전시에녹색 LED 가점등합니다 .
ALARM
방전침이노화되었거나 ,기기내부의이상이발생했을때에빨간색LED 가점등합니다 .
본체측에도알람을표시합니다 .
CLEANING TIMER
T.SELECT 의트리머를돌려서설정한시간이경과화면 「CLEANING」 의노란색 LED 가점등
합니다 .
「RESET」 버튼을누르면 ,노란색LED 가소등합니다 .※단 ,출하시에는미설정입니다 .
n
요점
이오나이저의 상세 사양은 , 제조사의 취급 설명서를 참조해 주십시오 .
1-64
1

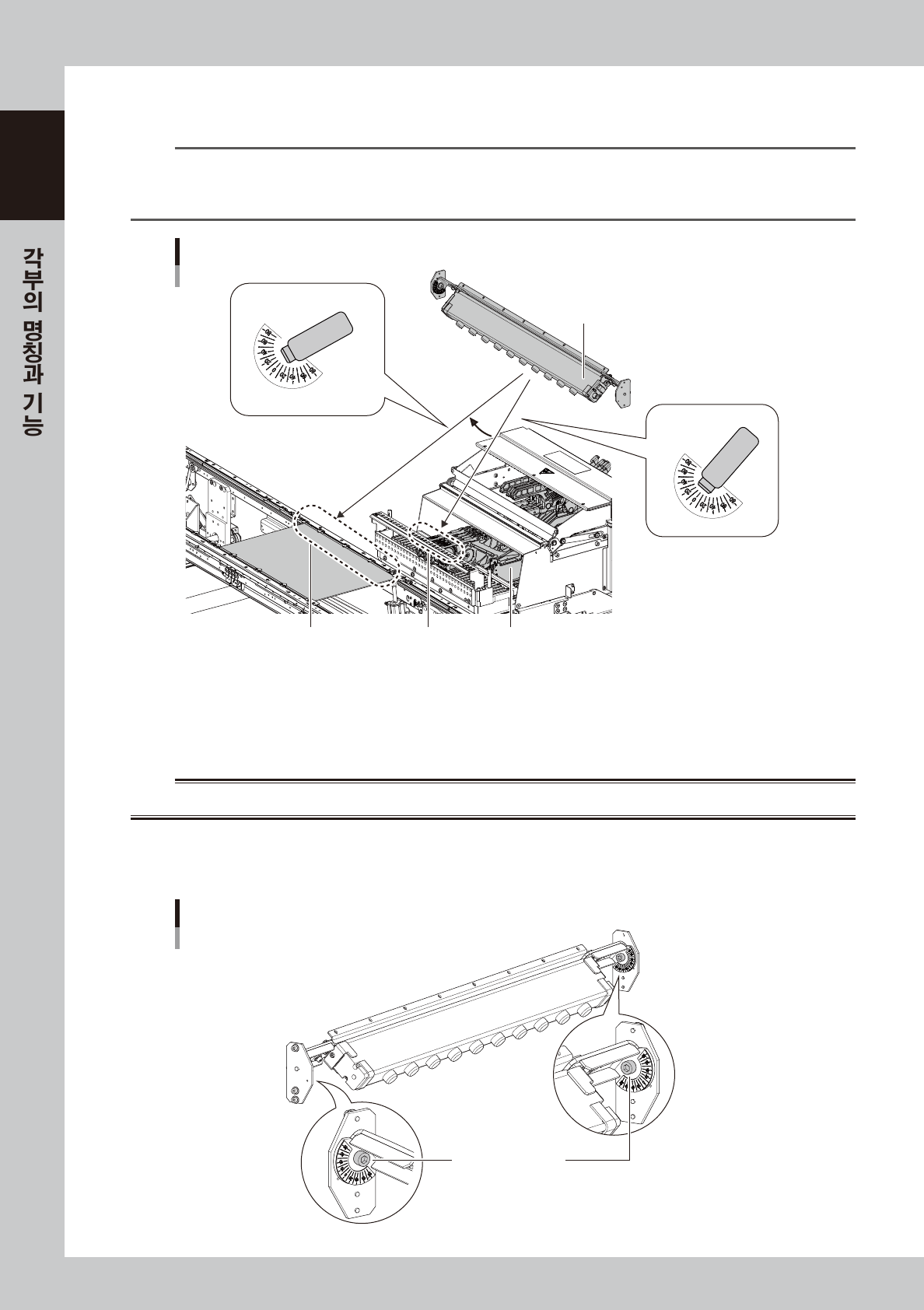

█ 이오나이저의설치각도변경순서
필요에따라다음과같이이오나이저의설치각도를변경해주십시오 .
참고
이오나이저의 설치 각도 기준 ( 앞쪽 이오나이저의 경우 )
・
0 도 : 피더부품 흡착위치 부근
・
상향 15 도 : 기판반송 위치에서의 앞쪽 컨베이어 프레임의 부근 ( 컨베이어 앞쪽 기준 장비의 경우 )
이오나이저의 설치각도
이오나이저
테이프 피더
15도
피더부품 흡착위치컨베이어 프레임(앞쪽)
설치각도 ： 15도
설치각도 ： 0도 (출하시)
27138-KMK-00
1
e
이오나이저의 전원을 OFF 합니다 .
1. 비상정지 버튼을 누르고 , 안전 커버를 열면 , 이오나이저로의 전원 공급이 차단됩니다 .
2. 이오나이저의「POWER」의 녹색 LED 가 소등되어 있는지 확인해 주십시오 .
w
경고
이오나이저의 방전침은 만지지 마십시오 .
2
이오나이저의 고정볼트를 풉니다 .
육각렌치 (5) 로 이오나이저 좌우의 고정 볼트를 풀어 주십시오 . 볼트를 분리할 필요는 없습니다 .
이오나이저의 고정볼트 풀기
이오나이저 고정볼트
27139-KMK-00
1-65
1
3

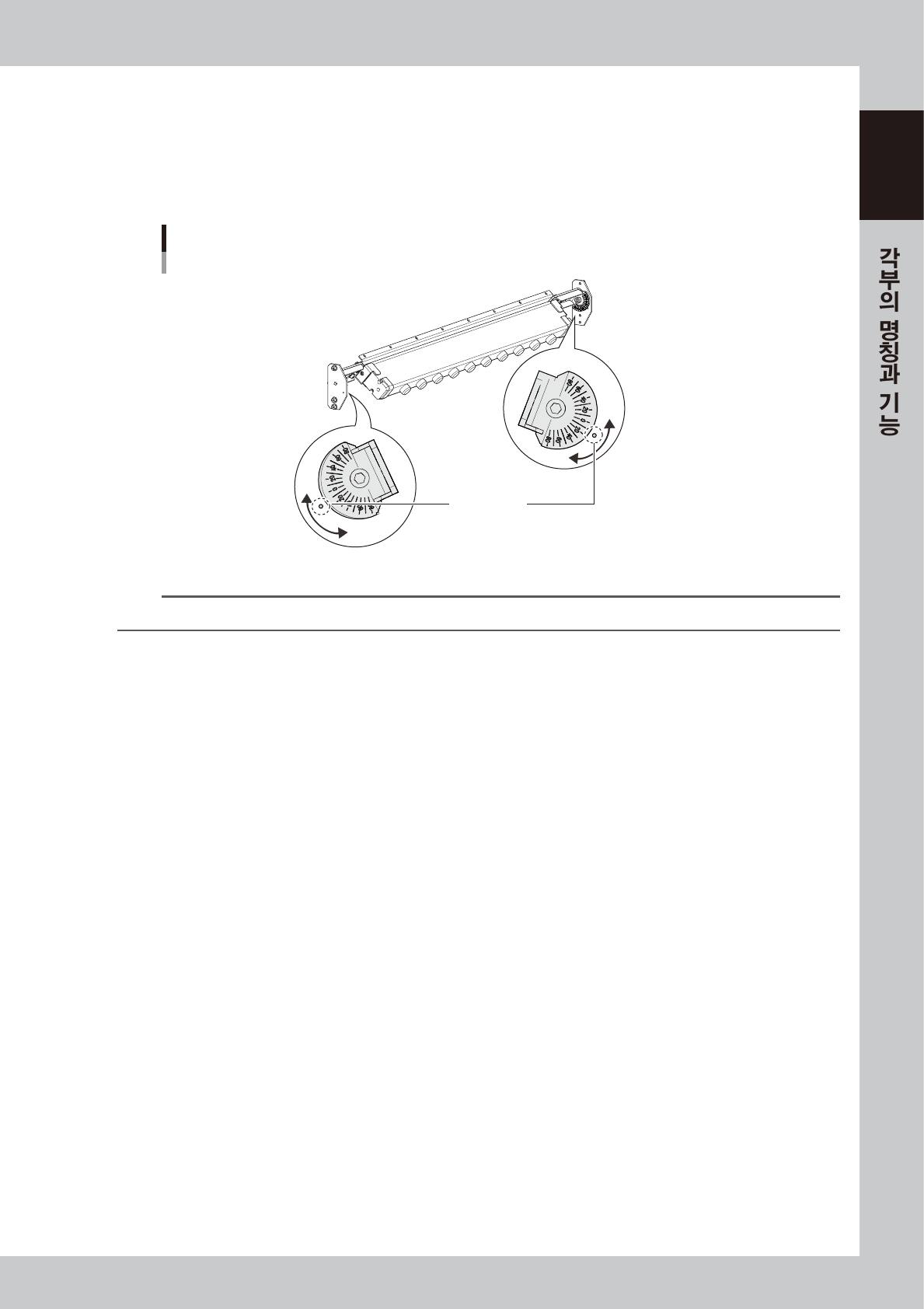

이오나이저의 설치 각도를 조정합니다 .
1. 이오나이저를 기울이면 좌우에 있는 각도 눈금도 같이 움직입니다 . 설정할 각도가 조정 마크 (
◯
) 에
맞도록 기울여 주십시오 .
2. 각도가 바뀌지 않도록 이오나이저를 지탱하면서 , 한쪽의 고정볼트를 체결합니다 .
3. 좌우의 각도가 동일한지 확인하고 , 남은 다른 한쪽의 고정볼트도 체결해 주십시오 .
이오나이저의 설치각도 조정
각도조정 마크
27140-KMK-00
n
요점
이오나이저의 설치각도는 , -8.5~15 도 사이에서 변경할 수 있습니다.
