1-28 1 일괄교환 대차 본체 SS피더용, ZS피더용 2 1 3 5 4 ■ SS피더용 일괄교환 대차 ■ ZS피더용 일괄교환 대차 1 5 3 4 2 6 6 7 ■ 대차 커넥터부 (SS피더용 대차의 예) 하네스용 커넥터 (QFP 회수 컨베이어용) 전원 커넥터 테이프 가이드 7인치 릴 7인치를 초과하는 릴 271 20 -KM K - 0 0

1-27

4.2.3 피더 일괄교환 대차

피더 일괄 교환 대차는 표준 SS 피더용과 ZS 피더용 2 종류가 있으며 생산하는 기판에 사용하는 피더 부품을 미

리 설정하여 대차 단위로 교환하여 사용할 수도 있습니다.

또한 ZS 피더용 일괄 교환 대차와 ZS 피더를 사용하면 자동 운전을 멈추지 않고 피더를 교환할 수 있습니다. (무

정지 피더 교환 )

상세한 설명은 후술의「4.3 무정지 피더 교환에 대해서」를 참조해 주십시오 .

부품 공급부

일괄교환 대차 사양

일괄교환 대차 (ZS타입)

27119-KMK-00

요점

SS 피더용 대차, ZS 피더용 대차 외에 자동 운전을 멈추지 않고 대차 교환이 가능한 “논스톱 피더 일괄 교환 시스템”용 대차도 있

습니다 .

다만 이 시스템은 공장 옵션이므로 추가 장착이 안 됩니다. 기계 주문 시 의뢰해 주십시오 .

1-28

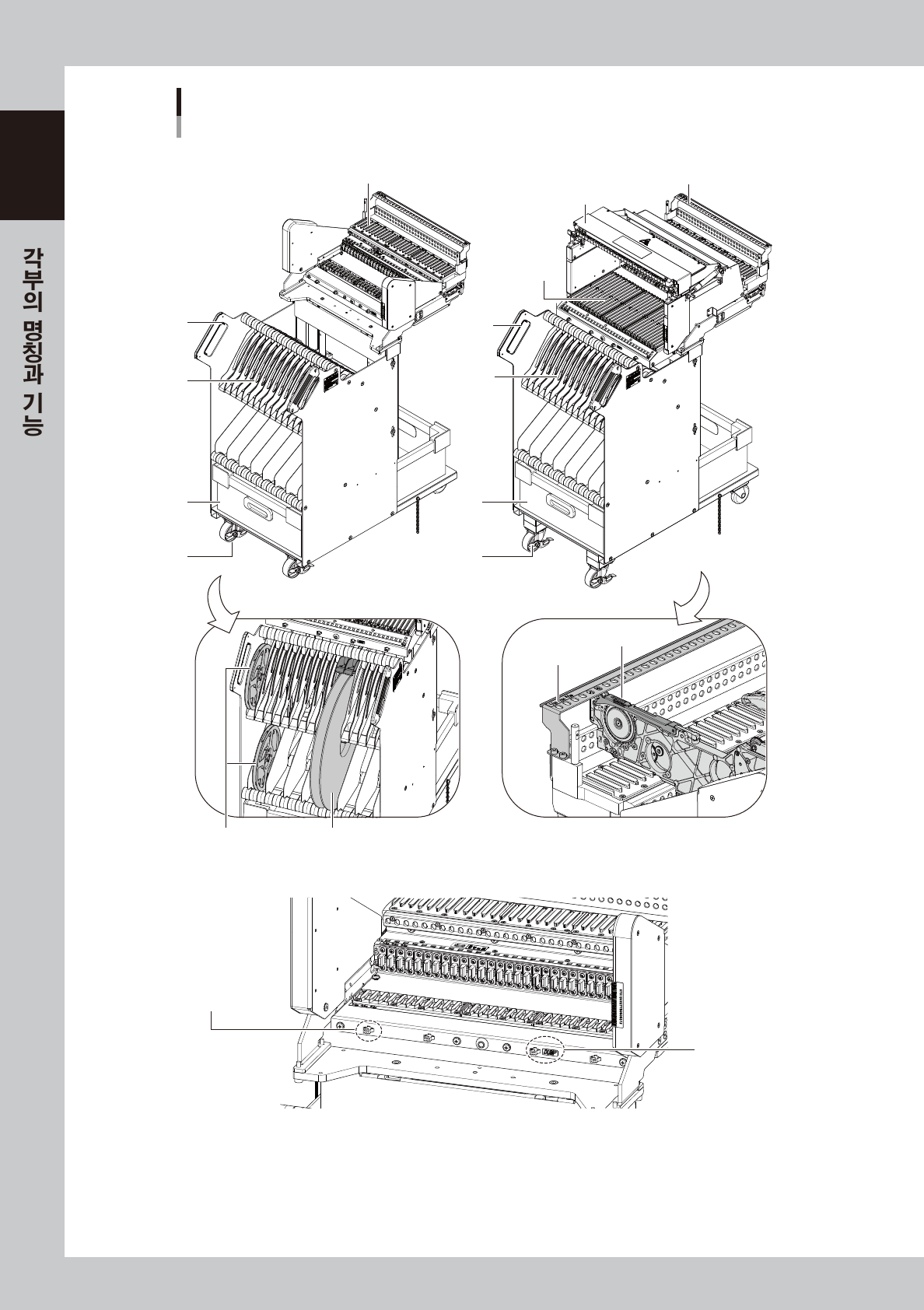

일괄교환 대차 본체

SS피더용, ZS피더용

■ SS피더용 일괄교환 대차 ■ ZS피더용 일괄교환 대차

■ 대차 커넥터부 (SS피더용 대차의 예)

하네스용 커넥터

(QFP 회수 컨베이어용)

전원 커넥터

테이프 가이드

7인치 릴 7인치를 초과하는 릴

27120-KMK-00

1-29

1. 핸들

일괄교환대차를이동시킬때는이핸들을사용하여주십시오 .

2. 피더플레이트

SS 피더또는ZS 피더를8mm 로환산해서최대32 개까지장착할수있습니다 .

(AL 피더의경우는표준대차한대에장착가능한최대수는16 개입니다 .)

참고

일괄교환 대차에 AL 피더를 17 개 이상 장착하기 위해서는 , YSM20R/YSM20WR 장비 자체와 대차를 개조할 필요가 있습니다 .

3. 빈테이프박스

부품사용후의빈테이프를폐기하기위한상자입니다 .

4. 바퀴잠금장치

일괄교환대차를탈착했을때 ,움직이지않도록고정시킵니다 .

5. 릴홀더

테이프부품의릴을거치합니다 .7 인치를초과하는릴은상단의릴홀더를올려서 ,하단의릴홀더에거치합니다 .

요점

7 인치 릴을 연속해서 배치할 경우에는 , 상하의 단에 교호로 배치해서 사용해 주십시오 .

6. 테이프가이드커버

부품세팅오류에의해피더의테이프가이드가들뜰경우가있습니다 .만일피더의테이프가이드가들뜨더라도테이프가이드

커버에의해 ,헤드유닛과간섭하는일이없습니다 .

7. 가이드레일커버

하부가이드레일과상부가이드레일에서ZS 피더 ( 또는AL 피더 ) 를삽입할때들뜨는것을방지합니다 .

또한 ,장비커버와의틈새를막음으로서손이들어가는것을막는역할을합니다 .SS 피더를사용할때에는 ,커버를열어서피더

를탈착합니다 .

주의

•

 ZS 피더를삽입할때는 ,삽입구상하에표시되어있는번호를확인한후에실시해주십시오 .상하의번호가다른레일에억지로삽입

 하면고장의원인이됩니다 .

•

 커버를닫을때에는 ,손가락이끼이지않도록신중하게작업해주십시오 .

전원커넥터

스틱피더등의옵션기기용전원커넥터입니다 .

하네스용커넥터

QFP회수컨베이어를사용할때의신호선용커넥터이며 ,QFP회수컨베이어는전원커넥터에도접속합니다 .

요점

본 장비의 피더 일괄교환 대차에는 , 에어 커넥터가 없습니다 . 장비의 좌우에 있는 에어 커플러를 사용해 주십시오 .
