1.12 장비의 전원 OFF
생산을 종료한 후, 장비의 전원을 OFF 하는 순서에 대해서 설명합니다.
1
생산 준비상태로 합니다 .
비상정지 상태일 경우는 , 비상정지를 해제하고 , 오퍼레이션 패널의「READY」버튼을 누릅니다 .
참고
비상정지 상태의 해제는 , 전원 OFF 전의 원점복귀를 실행하기 위해서입니다. 원점복귀를 하지 않고 전원을 OFF 할 경우는 , 비상정
지 상태에서 실시해도 상관없습니다.
2
[ 전원 OFF] 버튼을 누릅니다 .

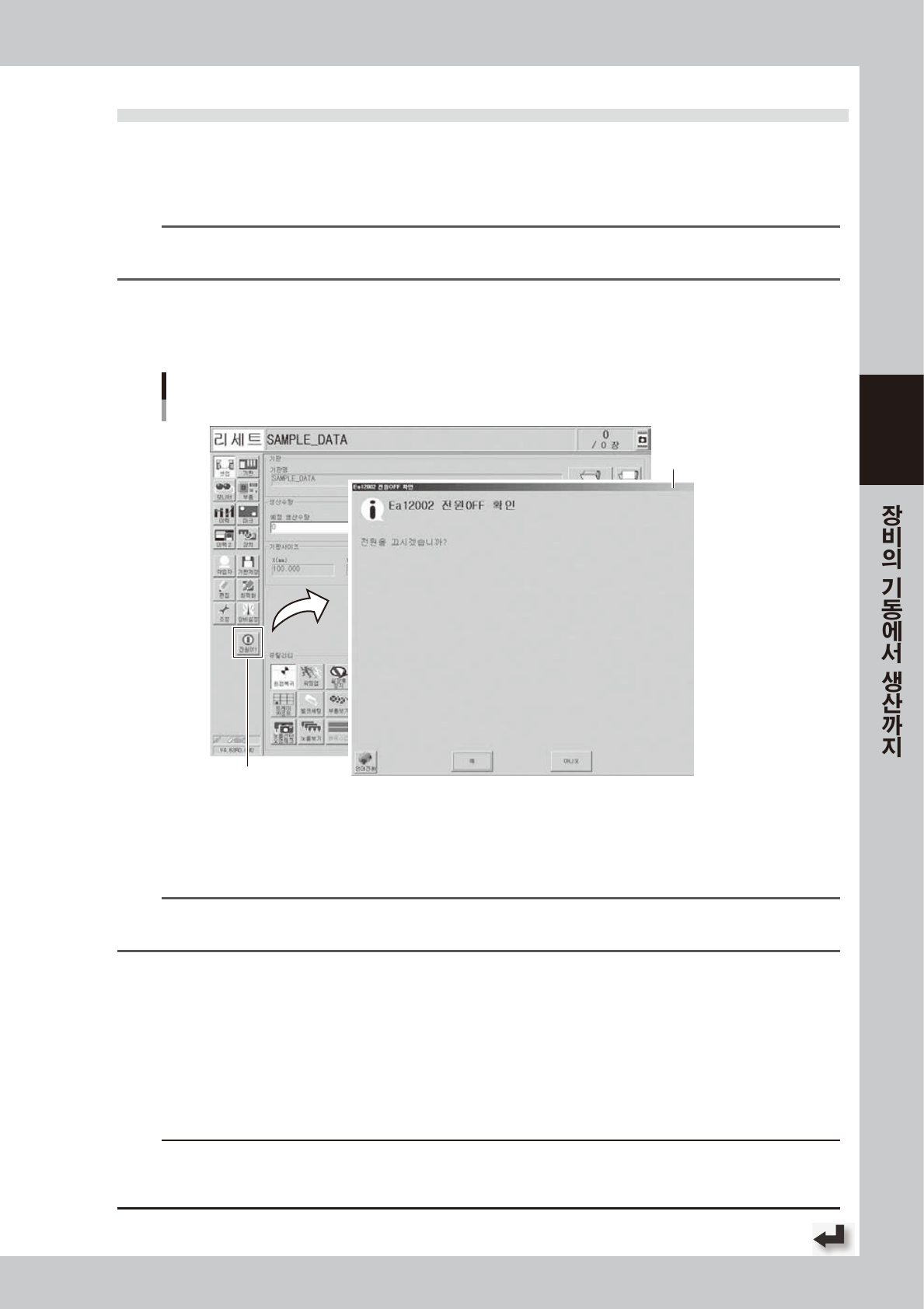

1. 화면 좌측 버튼 영역의 [ 전원 OFF] 버튼을 누르면 ,「전원 OFF 확인」화면이 표시됩니다 .
2 . 「 전 원 OFF 확인」화면에서 [ 예 ] 버튼을 누릅니다 .
전원 OFF
「전원 OFF 확인」 화면
[전원 OFF] 버튼
「전원 OFF 확인」
화면
28 3 19-KM K- 00
3
원점복귀를 실행합니다 .
「원점복귀 확인」화면이 표시되므로 , [OK] 버튼을 누릅니다 .
4
「전원 OFF 준비완료」대화창이 표시되면 [OK] 버튼을 누릅니다 .
참고
일괄교환 대차를 사용하고 있을 경우는 ,「대차 언클램프」확인 메시지가 표시됩니다 . 내용을 확인하고 [OK] 또는 [ 취소 ] 버튼을
눌러 주십시오 .
e
5
비상정지 버튼을 누릅니다 .
「비상정지 버튼을 눌러 주십시오 .」라고 확인 화면이 표시되므로 , 비상정지 버튼을 눌러 주십시오 .
비상정지 버튼을 누르면 , 어플리케이션이 시스템 종료 동작에 들어갑니다 .
6
장비의 메인 스위치를 OFF 합니다 .
화면에 전원 OFF 허가 메시지가 표시되면 , 장비 본체 우측 아래의 전원 스위치를 왼쪽으로 돌려서
OFF 해 주십시오 .
c
주의
•
순서를무시하고무리하게메인스위치를OFF 하면 ,데이터와기기파손의원인이됩니다 .
•
메인스위치를OFF 하고곧바로전원을투입하지마십시오 .제어보드가파손될우려가있습니다 .
전원을OFF 한후에 ,장비를재기동할경우는2 초정도기다렸다가전원을투입해주십시오 .
3-30
3
2. 「도중부터 운전」기능을 사용
에러의 발생 등으로 생산 도중에 리셋한 기판을 계속해서 실장할 경우나 , 특정 블록 또는 특정한 탑재 포인트만
실장할 경우에「도중부터 운전」기능을 사용합니다 . 이 기능은 첫장째 기판에만 유효하고 , 그 다음 기판은 일반
적인 탑재 작업을 실행합니다 .
1
[ 도중부터 운전 ] 버튼을 누릅니다 .
「셋업」화면의 [ 도중부터 운전 ] 버튼을 누르면 ,「저장되어 있는 중단정보」화면이 표시됩니다 .
2
저장되어 있는 중단정보를 로딩합니다 .
1. 「저장되어 있는 중단정보」화면의 저장 일시와 상세내용을 확인한 후에 [OK] 버튼을 누르면 ,
「기판고정 확인」화면이 표시됩니다 .
2. 기판고정 확인 내용을 확인하고 , [OK] 버튼을 누르면「도중부터 운전」화면이 표시됩니다 .
n
요점
정전 등에 의해 시스템의 이상 종료가 발생했을 경우에는 ,「기판고정 확인」화면 말고도 「장비내부 확인」의 에러 메시지가
표시될 때가 있습니다. 메시지의 내용에 따라 장비의 내부를 확인해 주십시오 .
도중부터 운전
「셋업」 - 「도중부터 운전」 화면
[도중부터 운전] 버튼
「저장되어 있는 중단정보」 화면
「도중부터 운전」 화면
중단시간과 상세내용 확인
28320-KMK-00
3-31
3
3
탑재상태를 확인하고 편집합니다 .
중단 정보의 부품탑재 상태를 확인합니다 .
예를 들어 , 부품을 흡착하고 나서 탑재하기 전에 에러 정지된 경우에는「탑재정보」란에는「불분명」이라
고 표시됩니다 .
확인할 탑재 포인트를 선택하고 , [ 트레이스 ] 버튼을 누르면 , 실제의 탑재위치로 헤드유닛 ( 카메라 ) 이
이동합니다 . 기판의 각 탑재 포인트를 카메라로 확인하면서 ,「탑재상태 설정」란의 체크버튼을 누르면
선택한 탑재상태로 바뀝니다 .「불분명」한 탑재 부위를 전부「탑재완료」또는「미탑재」로 변경한 후에 ,
[OK] 버튼을 누르고 화면을 닫습니다 .
n
요점
「불분명」한 탑재 포인트가 있는 상태에서 [OK] 버튼을 누르면 , 에러 메시지가 표시되며「도중부터 운전」화면을 닫을 수 없습니다.
탑재상태의 편집
「도중부터 운전」 화면
[탑재상태 설정] 체크버튼
[트레이스] 버튼
「불분명」한 탑재점
<탑재상태>
탑재완료 미탑재 불분명
노란색 배경
「옵셋번호」 선택
28 321- K MK-0 0
n
요점
분할기판 등에서 블록옵셋 기능을 사용하고 있을 경우에는 ,「옵셋번호」를 선택해서 블록별로 탑재상태를 편집할 수가 있습니다.
단 ,「도중부터 운전」화면에서의 편집은 첫장째의 기판 실장만 유효합니다.
4
자동 운전을 다시 시작합니다 .
오퍼레이션 패널의「START」버튼을 눌러서 , 자동운전을 다시 시작합니다 .
자동운전을 재개하면 , 첫장째 기판에 대해「미탑재」로 되어 있는 탑재 포인트에 탑재합니다 .
