1-38 1 5 . 컨 베 이 어 부 5 .1 컨베이 어 유닛 기 판을 반송 하 고 고 정 하는 컨 베 이 어 의 각 부 에 대 해 서 설 명 합 니 다 . █ YSM20 R듀 얼스테이지사양 컨베이어 유닛 듀얼 스테이지 (우→좌 흐름) 의 예 기판반송 방향 4 6 7 8 9 1 2 3 5 (스테이지 1) 5 (스테이지 2) 271 22-K MK - 00

1-37

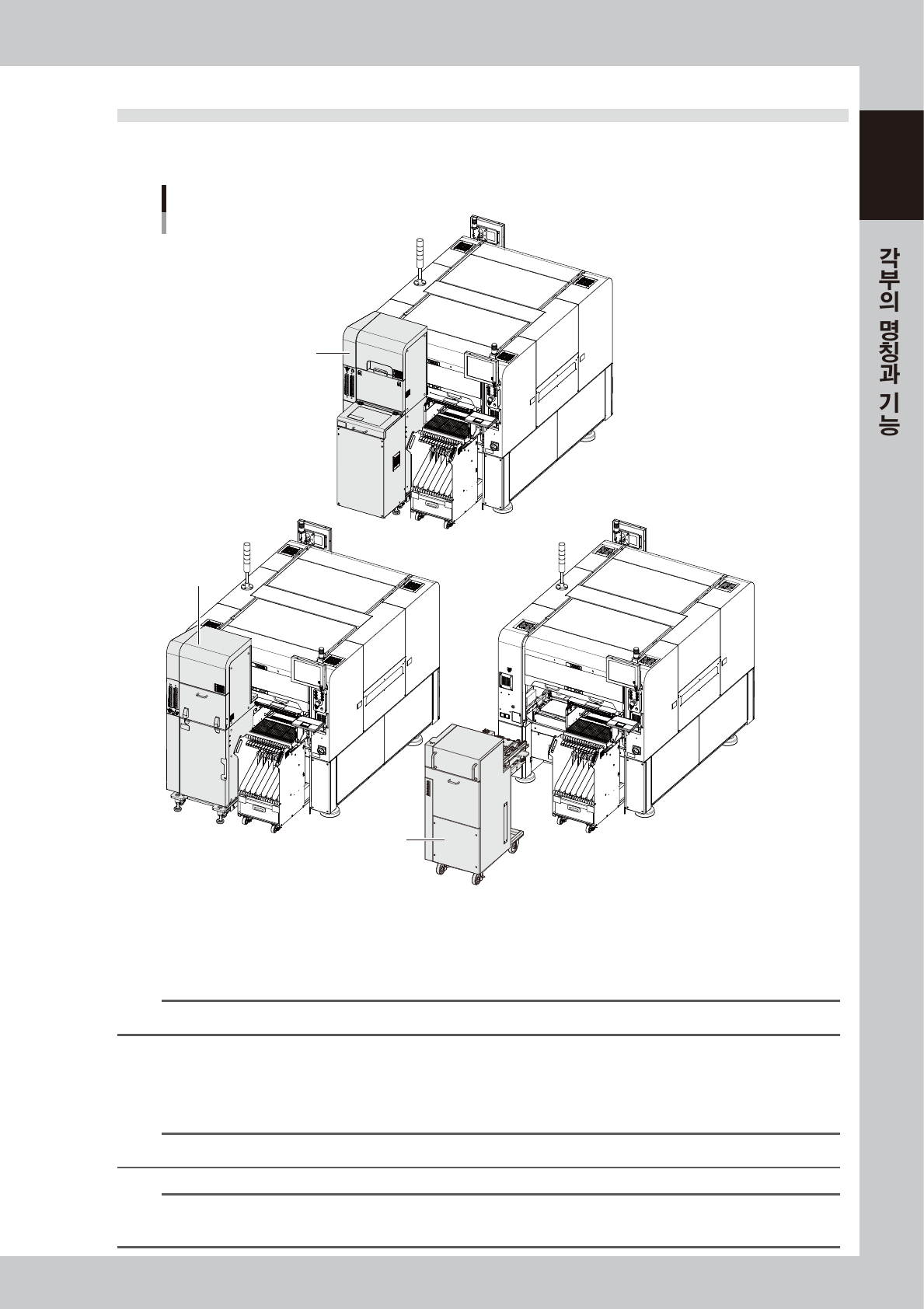

4.4 트레이 부품 공급유닛 ( 옵션 )

본 장비에는 , 트레이 부품을 공급하는 장치로서 , 다음과 같이 sATS30NS, sATS30, cATS10 의 3 종류의 유닛

이 있습니다 .

sATS30NS, sATS30, cATS10

sATS30NS

sATS30

cATS10

27121-KMK-00

█ sATS30NS,sATS30

15 장의팔레트가들어있는매거진2 개를세트로해서트레이부품을공급합니다 .

sATS30NS 는생산중이라도 ,장비를정지시키지않고팔레트단위로부품을보충할수가있습니다 .

요점

sATS30NS 는 YSM20R TypePV, YSM20WR 에 설치 가능합니다.

█ cATS10

10 장의팔레트가들어있는매거진1 대를세트로해서트레이부품을공급합니다 .대차사양으로되어있으며 ,트레이닝을받으

시면사용자레벨로cATS10 와일괄교환대차를전환시켜서사용할수가있습니다 .

요점

sATS30NS, sATS30, cATS10 에 관한 상세한 내용은 , 각 옵션 매뉴얼을 참조해 주십시오 .

요점

cATS10 사양에서 일괄교환 대차사양으로 또는 , 일괄교환 대차사양에서 cATS10 사양으로의 변경할 때에는 , 판매 대리점이나 폐사

로 부터 트레이닝을 받으실 필요가 있습니다 . 상세한 내용은 판매 대리점 및 야마하로 문의해 주십시오 .

1-38

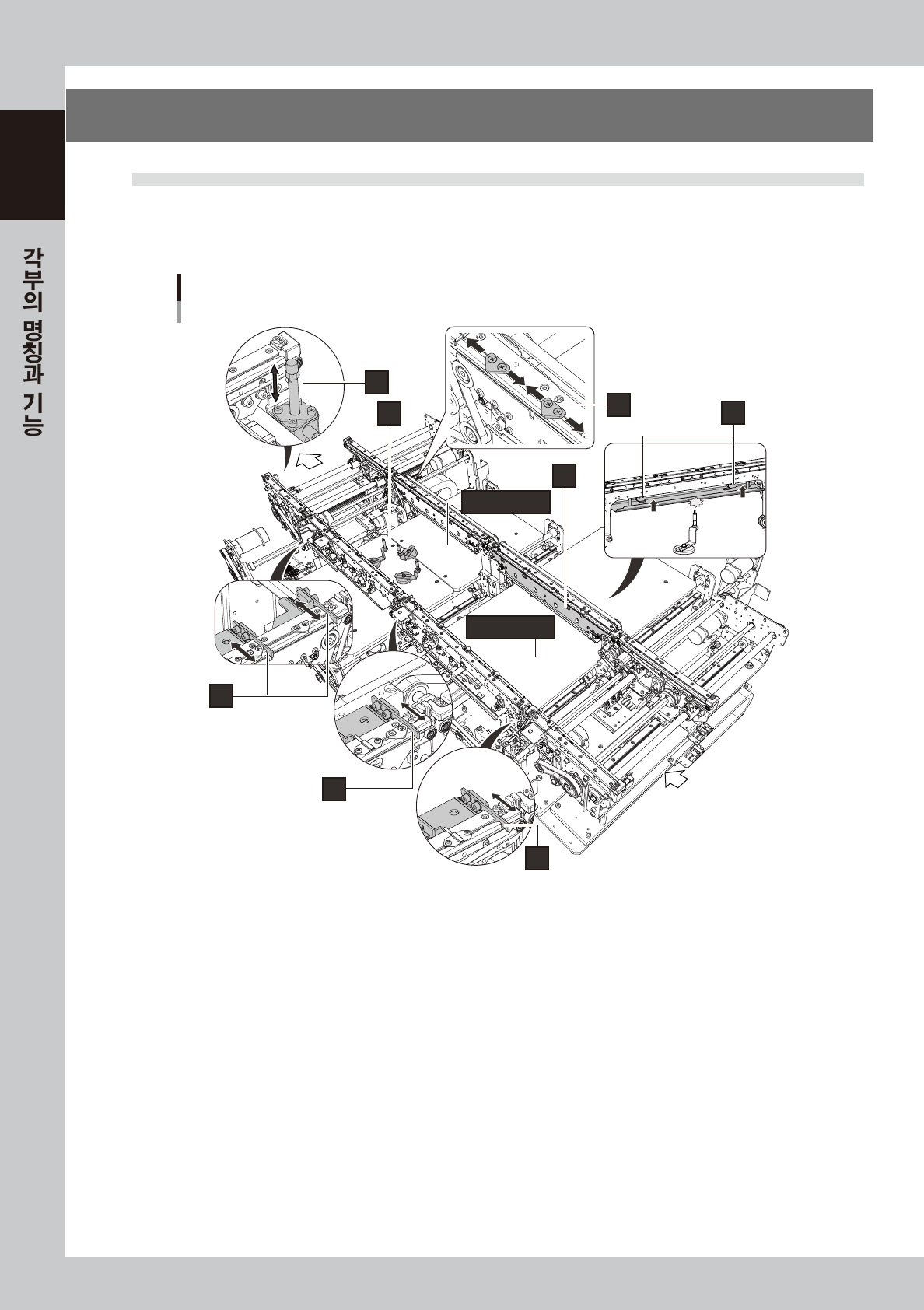

5. 컨베이어부

5.1 컨베이어 유닛

기판을 반송하고 고정하는 컨베이어의 각 부에 대해서 설명합니다.

█ YSM20R듀얼스테이지사양

컨베이어 유닛

듀얼 스테이지 (우→좌 흐름) 의 예

기판반송 방향

5 (스테이지 1)

5 (스테이지 2)

27122-KMK-00

1-39

1. 대기스톱퍼

이미실장위치에기판 (PCB) 이있을경우 ,컨베이어내에반입된기판은대기스톱퍼위치에서대기합니다 .

2. 스테이지 1메인스톱퍼

스테이지1의실장위치의기판스톱퍼입니다.컨베이어내에반입된기판 (PCB) 은메인스톱퍼에닿아서실장위치에서정지합니다.

3. 스테이지 2메인스톱퍼

스테이지 2 의실장위치의메인스톱퍼는2 개있으며 ,기판사이즈에따라서사용하는스톱퍼가달라집니다 .

4. 출구스톱퍼

하류측의장비에서기판요구신호가출력되지않았을경우 ,실장후의기판 (PCB) 은출구스톱퍼의위치에서대기합니다 .

5. 스테이지 1,스테이지 2푸쉬업플레이트

6. 푸쉬업핀

실장하는기판의사양에맞춰서 ,푸쉬업핀을푸쉬업플레이트상에배치합니다 .실장위치에기판이도착하면 ,푸쉬업플레이트가

상승하고푸쉬업핀으로기판 (PCB) 을아래방향에서서포트합니다 .

7. 기판누름플레이트

8. 기판클램프보드 ( 클램프보드ASSY)

실장위치에기판이도착하면 ,기판클램프보드가상승합니다 .기판 (PCB) 의틀을기판클램프보드로들어올리고기판누름

플레이트사이에끼워서고정합니다 .기판누름플레이트는기판의사양에맞춰서위치를변경합니다 .

9. 푸쉬업핀간섭방지센서

푸쉬업플레이트상승시 ,만약에푸쉬업핀등이푸쉬업플레이트와컨베이어프레임사이에있어도센서가컨베이어와의간섭을

검지해서푸쉬업플레이트의동작을정지시킵니다 .
