1-18

█ 노즐스테이션 ( 옵션 ) 을장착하고있을경우

노즐스테이션 ( 옵션 ) 이겸비되어있으며 ,모든노즐이자동교환되도록설정되어있을경우에는 ,다음과같이조작합니다 .

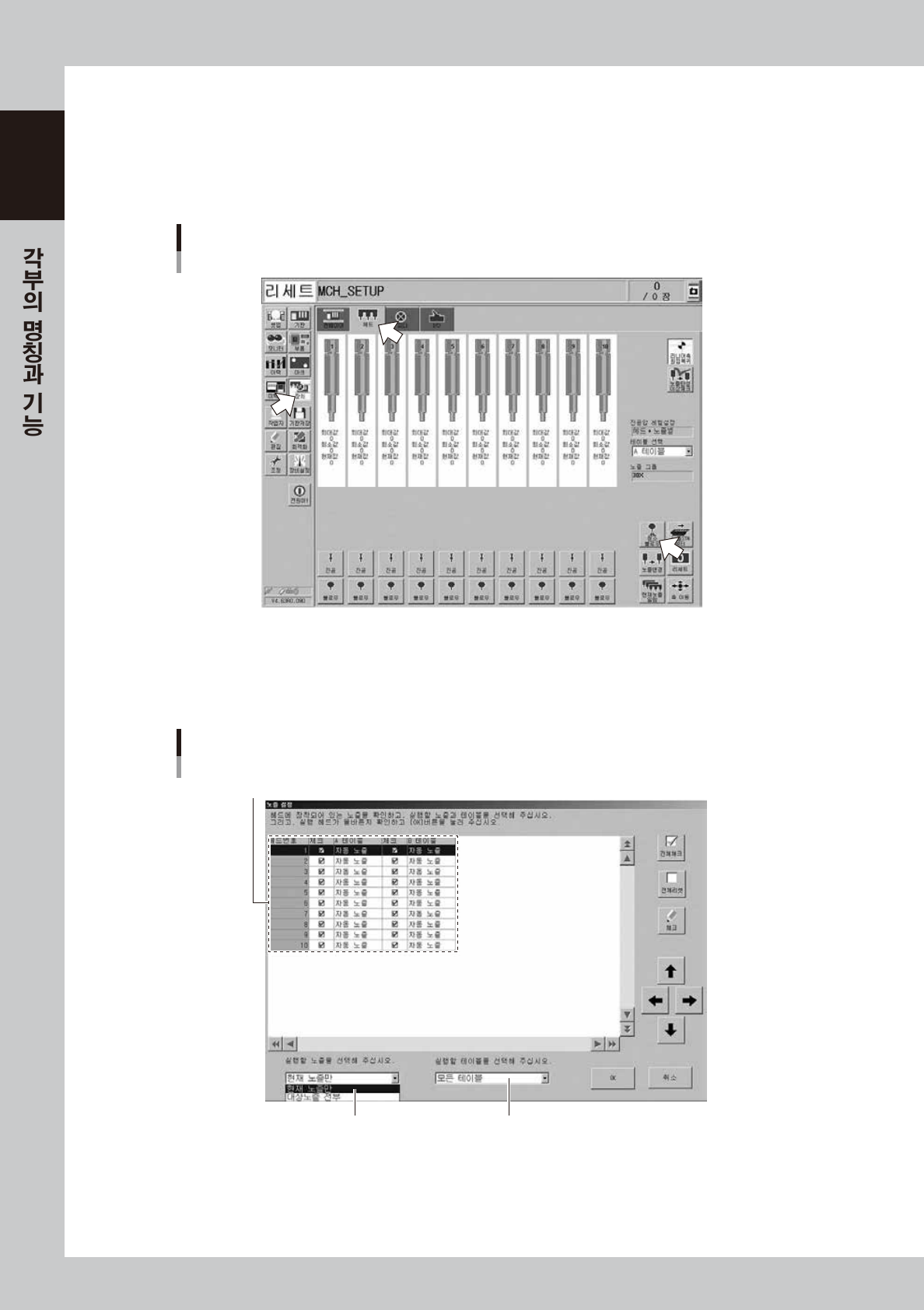

[ 장치 ]-「헤드」화면을 표시합니다 .

[ 청소 블로우 ] 버튼을 누릅니다 .

노즐 샤프트 블로우

노즐 스테이션(옵션)이 있을 경우

28103 -K MK-0 0

노즐 샤프트 청소 블로우를 실행할 노즐을 설정합니다 .

다음과 같이「노즐 설정」화면이 표시됩니다 . 노즐 샤프트 청소 블로우를 실행할 테이블과 노즐에 체크

한 후 [OK] 버튼을 눌러 주십시오 .

「노즐 설정」화면

노즐 샤프트 청소 블로우를 실행할 노즐에 체크한다

「현재 노즐만」 과 「대상노즐 전부」 를 선택가능

노즐 스테이션이 있을 경우

테이블을 선택한다

28104-KMK-00

1-19

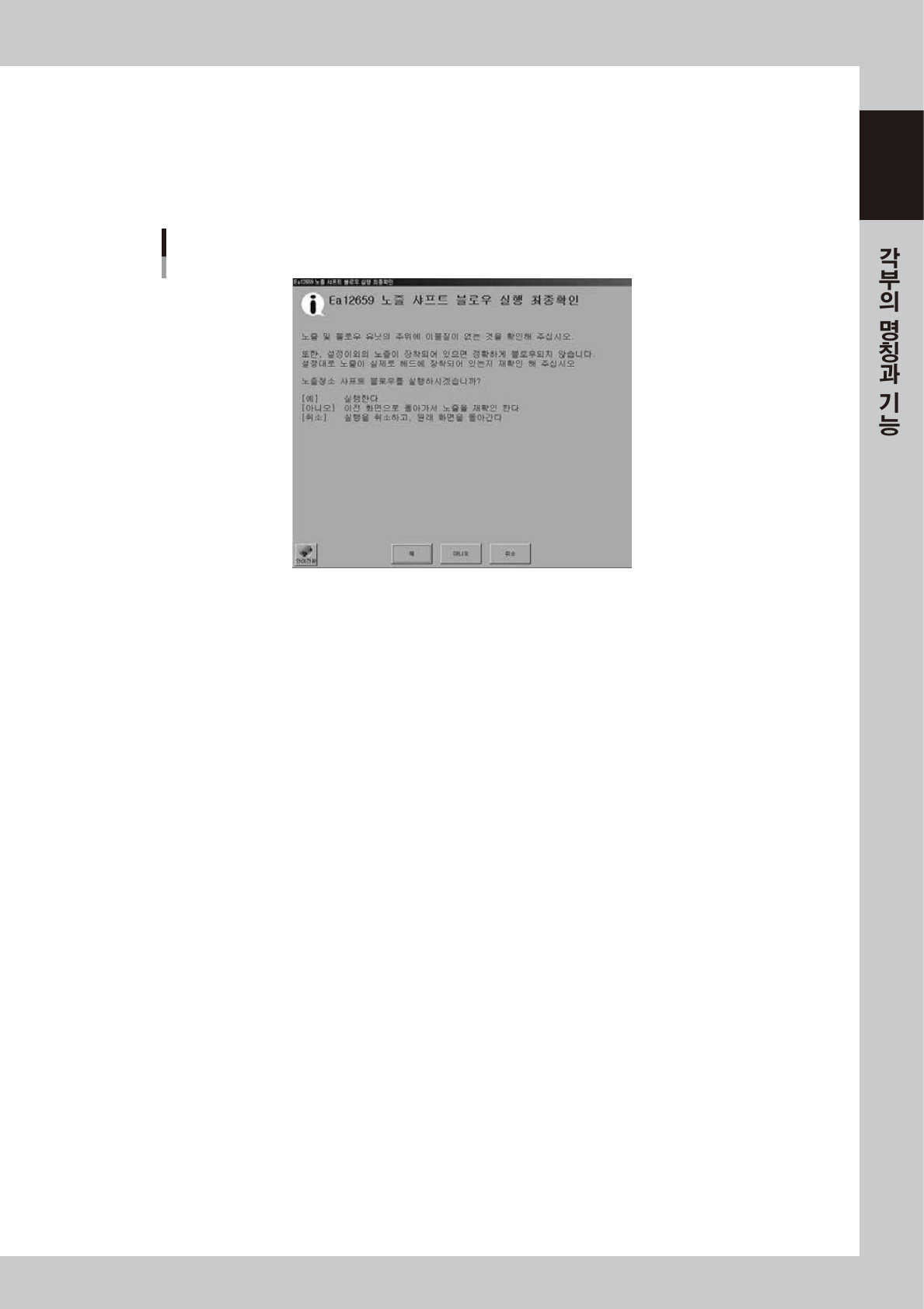

「노즐샤프트 블로우 실행 최종확인」화면이 표시됩니다 .

내용을 확인하고 해당하는 버튼을 눌러 주십시오 .

[ 예 ] : 대상노즐을 노즐샤프트 청소블로우 합니다 .

[ 아니오 ] :「노즐 설정」화면으로 되돌아 갑니다 .

[ 취소 ] : 실행하지 않고 화면이 닫히며 , [ 장치 ]-「헤드」화면으로 되돌아 갑니다 .

「노즐 샤프트 블로우 실행 최종확인」화면

28105 -K MK-0 0

█ 안전체크기능

노즐샤프트 블로우 기능에는 , 다음과 같은 안전체크 기능이 부가되어 있습니다 .

•

 노즐샤프트블로우중단경고

노즐샤프트블로우실행중에비상정지와인터록등으로운전을정지시키면 ,헤드가곧바로상승합니다 .그럴경우 ,블로우가계속

되고있는상태로헤드가상승하여노즐이빠질가능성이있습니다 .

따라서 ,노즐샤프트블로우를실행중에운전정지를한경우는 「노즐샤프트블로우노즐확인」 화면이표시되므로 ,노즐의상태를

확인해주십시오 .

•

 노즐방치검지체크

노즐샤프트블로우기능은 ,청소시에고압블로우가발생하므로 ,실행도중에운전정지를하면헤드에서노즐이빠져버릴가능성

이있습니다 .헤드에서노즐이빠져서 ,블로우스테이션상에방치된채로자동운전이실행되면다른헤드등과간섭할우려가있습

니다 .

본장비에는 ,블로우스테이션의노즐센서로노즐의방치여부를체크합니다 .체크하는타이밍은 ,샤프트블로우실행후에Z 축

이상승완료된시점에서실시합니다 .

노즐이방치되었다고판단된경우에는 ,에러를표시하고모든축이정지됩니다 .

1-20

3.4.3 노즐 샤프트 블로우의 자동 실행방법

노즐 샤프트 블로우는 임의의 타이밍에 자동적으로 실행시킬 수가 있습니다.

설정방법은 다음과 같습니다.

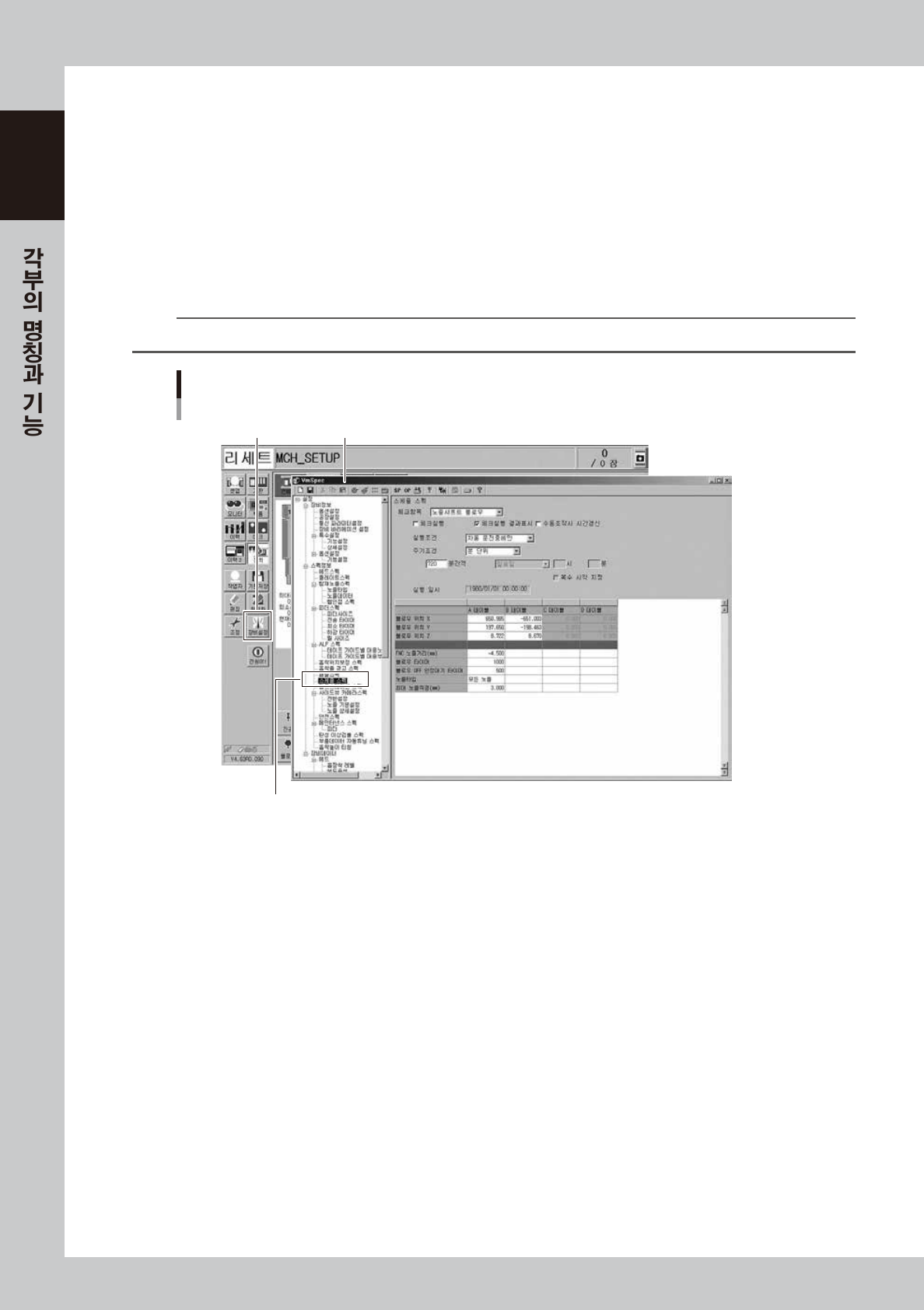

[ 장비설정 ] 버튼을 누릅니다 .

「VmSpec」화면이 표시됩니다 .

「스케줄 스펙」을 선택합니다 .

「VmSpec」화면 좌측의「스케줄 스펙」을 선택합니다 .

요점

스케줄 스펙은 , 장비설정내의 항목이므로 , 관리자 레벨의 권한이 필요합니다.

「VmSpec」 - 「스케줄 스펙」 열기

[장비설정] 버튼 「VmSpec」화면

「스케줄 스펙」 을 선택

2810 6 -KMK- 00
