2-53
2
4
클램프 레버 ASSY 의 잠금 상태를 확인합니다 .
핸들에서 손을 떼고 , 클램프 레버 ASSY 가 피더 플레이트에 확실하게 고정되어 있는지 확인합니다 .
피더가 올바르게 장착되어 있지 않으면 , 실장중에 빠질 우려가 있습니다 .
5

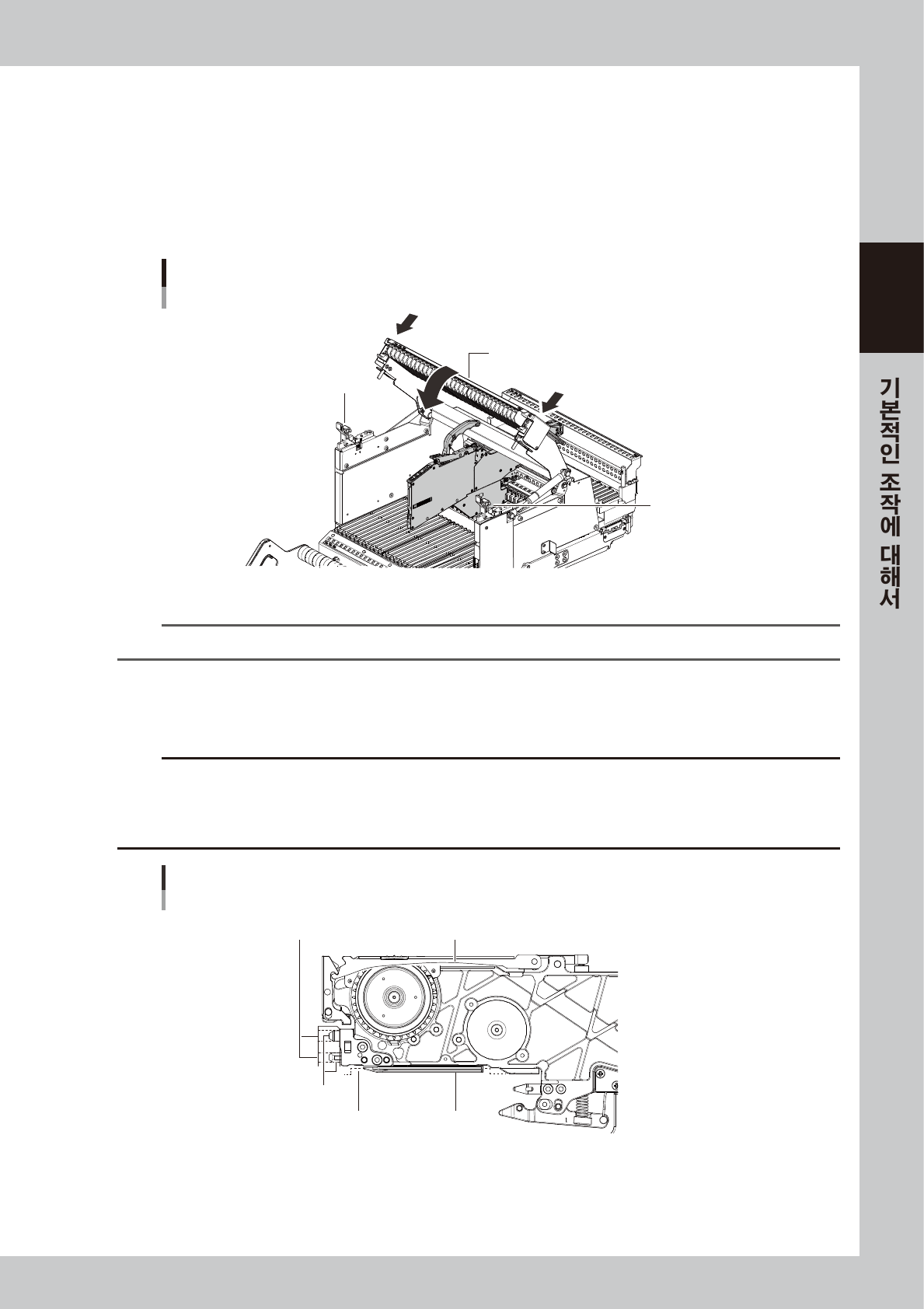

가이드 레일 커버를 닫습니다 .
커버를 내려서 닫은 후 , 대차 커버의 양 사이드를 가볍게 눌러서 확실하게 잠궈 주십시오 .
이 때 , 손 등이 끼이지 않도록 주의합니다 .
ZS피더용 일괄교환 대차
가이드 레일 커버 닫기
가이드 레일 커버
커버 잠금장치
커버 잠금장치
27218-KMK-00
n
요점
생산중에 커버 잠금장치가 빠지면 인터록으로 정지됩니다. 반드시 , 커버가 확실하게 닫혀 있는지 확인해 주십시오 .
6
SS 피더의 장착상태를 확인합니다 .
피더를 옆에서 봐서 , 정확하게 장착되어 있는지 육안으로 확인해 주십시오 .
c
주의
다음의항목을중점적으로체크해주십시오 .피더가올바르게장착되어있지않으면 ,파손될우려가있습니다 .
• 테이프가이드ASSY 가확실하게닫혀있으며 ,들떠있지않을것 .
• 프론트블록이피더플레이트의위치결정홀의안쪽까지확실하게끼워져있을것 .
• 피더의언더레일이피더플레이트의가이드에정확하게끼워져있을것 .
피더 장착상태 확인
피더 선단부를 옆에서 본 그림
테이프 가이드 ASSY
프론트 블록
언더레일
피더 플레이트 위치결정 홀
피더 플레이트 가이드
27219-KMK-00
2-54
2
4.1.3 마운터에 일괄교환 대차의 장착
다음과 같이 마운터에 일괄교환 대차의 장착 방법에 대해서 설명합니다.
n
요점
사용할 일괄교환 대차의 종류는 , 장비의 사양에 따라 다르며 , 한 대의 장비에 SS 피더용 대차와 ZS 피더용 대차를 혼재해서 사용할
수 없습니다 .
1

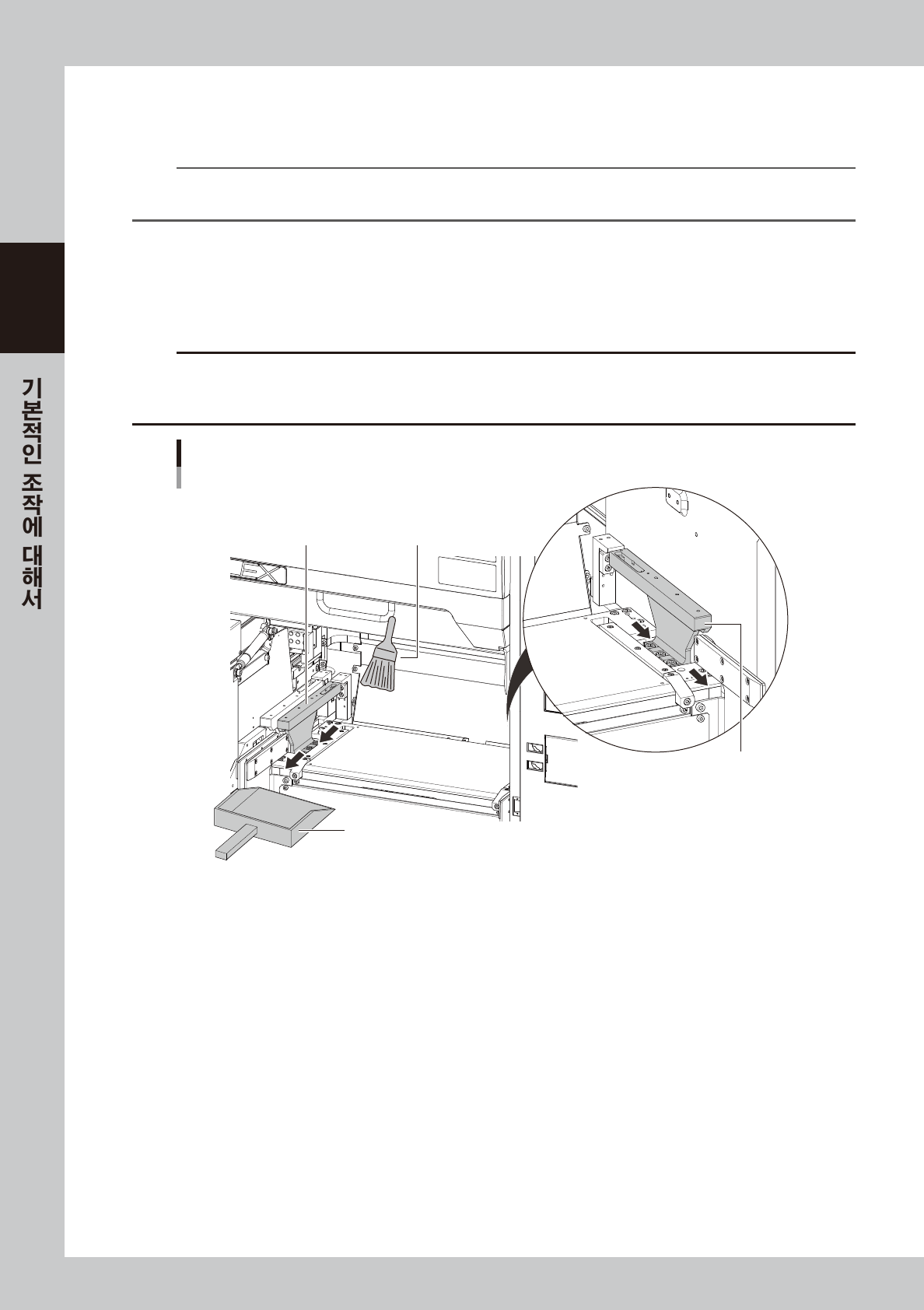

마운터의 클램프 유닛 주변을 청소합니다 .
대차를 장착하기 전에 , 대차의 클램프 유닛 주변의 먼지나 이물질 등을 청소합니다 . 장비에 동봉되어 있
는 피더 플레이트 청소용 브러시나 가정용 청소기 또는 버큠 ASSY( 옵션 ) 등을 사용해서 피더 플레이트
를 청소해 주십시오 .
c
주의
대차를장착할때 ,클램프유닛에부품이나이물질등이끼이면피더가기울어져서안정된흡착을할수없게됩니다 .또한 ,클램프유닛의
커넥터부에이물질이들어가면합선등에의해기기가파손될우려가있습니다 .청소할때에는 ,커넥터부에이물질이들어가지않도록주
의해주십시오 .
클램프 유닛의 청소
클램프 유닛
쓰레받기 등으로 먼지 등을 받는다
청소용 브러시
클램프 유닛
27220-KMK-00
2-55
2
2

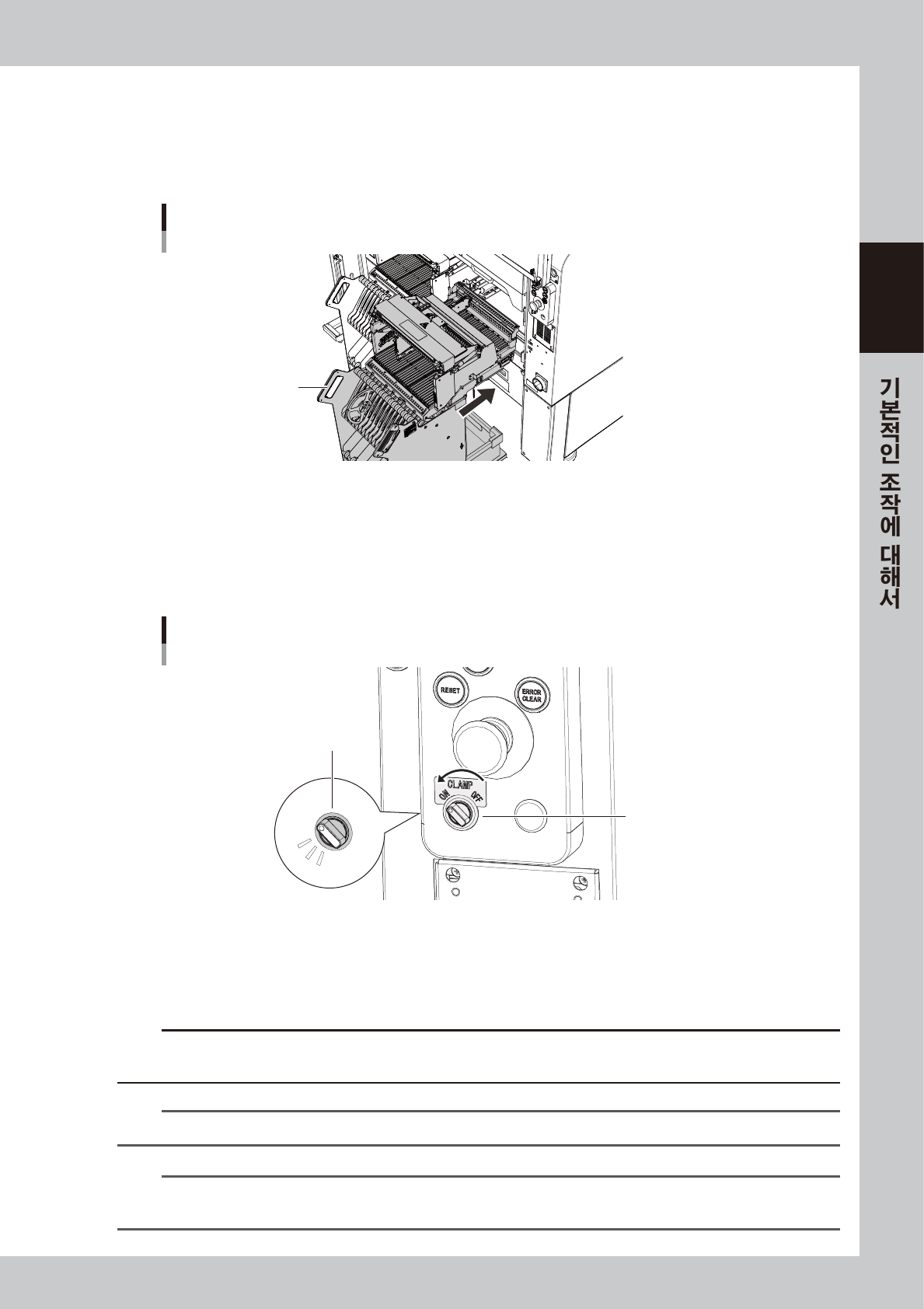

대차를 마운터에 장착합니다 .
1. 장비의 안전커버를 오픈합니다 . (SS 피더용 대차 )
2. 대차의 핸들을 잡고 , 장착위치의 좌우를 확인하면서 마운터에 대차를 똑바로 끼워 넣습니다 .
3. 장비의 안전 커버를 닫습니다 . (SS 피더용 대차 )
대차를 마운터에 장착
핸들
27221-KMK-00
3
클램프 스위치를 좌측으로 돌립니다 .
대차를 장착한 위치의 클램프 스위치를 좌측 (ON) 으로 돌리면 , 클램프 스위치의 인디케이터가 점멸하
고 , 마운터쪽의 대차 클램프 유닛이 하강해서 대차가 고정됩니다 .
그 후 , 마운터와 대차 / 피더와의 통신 확인을 자동적으로 실행합니다 .
클램프 스위치
클램프 스위치
인디케이터 점멸
27222-KMK-00
4
클램프 스위치가 점등하는 것을 확인합니다 .
마운터와 대차 / 피더와의 통신확인이 종료되면 , 스위치의 인디케이터는 점등으로 바뀝니다 .
c
주의
클램프스위치가점멸중에는 ,대차나피더및마운터본체에는접근하지마십시오 .하강하는클램프유닛에손등이협착할우려가있습
니다 .
n
요점
마운터의 안전커버가 열려 있을 때에는 , 클램프 스위치를 돌려도 클램프 유닛은 하강하지 않습니다.
n
요점
마운터의 대차 세팅위치의 좌측 안쪽에는 ,「전진단 센서」가 있습니다 . 대차를 안쪽까지 삽입하면 이 센서가 반응합니다 .
전진단 센서가 반응하고 있지 않은 상태에서는 클램프 스위치를 돌려도 클램프 유닛은 하강하지 않습니다.
