3-25 3 █ 「노즐 선단 오염체크 」 설정에 대 해 서 다음과 같이 「노 즐 선 단 오염체 크 」 의 설정 방 법에 대해 서 설명 합니다 . 1 「 셋 업 」화 면 의 [ 장 비설정 ] 버튼 을 누 릅 니다 . 「VmSp ec」 화 면 이 표시 됩 니 다 . 2 「 스케 줄 스 펙」 을 선 택합니다 . 「VmSp ec」 화 면 좌측의 「 스케 줄 스펙 」 을 선 택 해 주십시 오 . n …
3-24
3
3
「노즐선단 오염체크」화면을 표시합니다 .
「셋업」화면의 [ 노즐선단 오염체크 ] 버튼을 누르면 , 확인 화면이 표시됩니다 .
4
노즐선단 오염체크를 실행합니다 .
화면의 내용을 확인하고 , 다음의 버튼을 선택 실행해 주십시오 .
[ 예 ] : 해당 노즐로 교환해서 , 대상 노즐 전부의 노즐선단 오염을 체크한다
[ 아니오 ] : 현재 장착되어 있는 노즐에 한해서 , 노즐선단 오염을 체크한다
[ 취소 ] : 실행을 취소하고 , 이전 화면으로 되돌아 간다
n
요점
「노즐선단 오염체크」는, 부품을 장착하지 않은 상태의 노즐 선단을 카메라로 확인해서 , 노즐의 오염 정도를 판단하는 기능입니다.
노즐 선단의 중심 부근에 솔더의 부착으로 인한 빛의 반사를 인식하는 기능으로 , 대상 노즐은 301A, 302A, 311A, 312A 등의
선단이 작은 노즐이 대상이 됩니다 .
노즐선단 오염체크

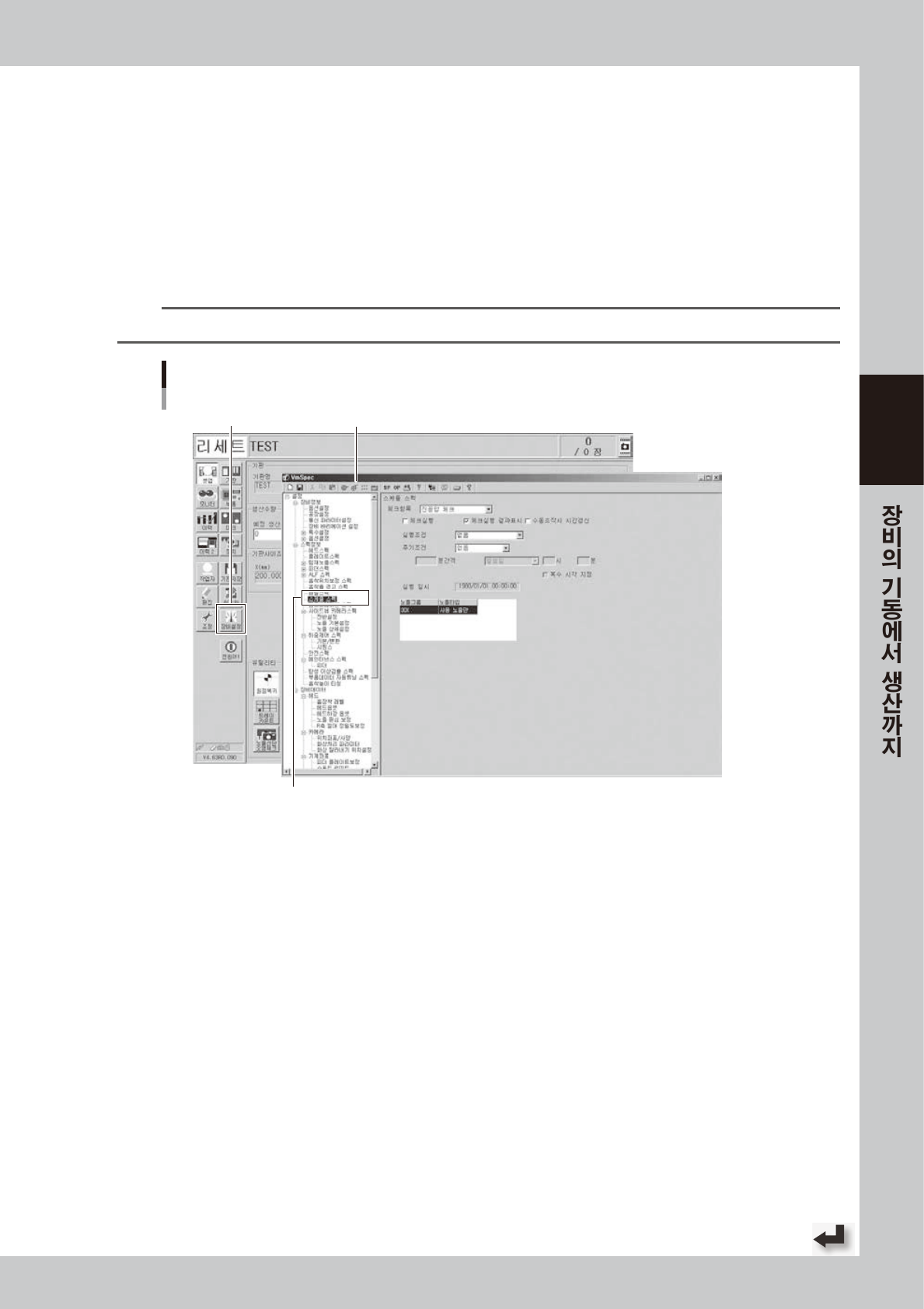

「셋업」화면 - 「노즐선단 오염체크」 화면
[노즐선단 오염체크] 버튼
「노즐선단 오염체크」
화면
28314-KMK-00
n
요점
• 「장비설정」에서「노즐선단 오염체크」의 설정이 되어 있을 경우에 실행 가능합니다.
• 노즐에는 더러움이 서서히 부착되므로 , 더러움이 경미할 경우에 체크하면 , OK 로 되었다가 NG 가 될 때가 있습니다.
• 노즐은 정기적으로 세정하실 것을 권장합니다. ( 별책의 메인터넌스 매뉴얼「제 3 장 1.2 노즐의 청소」를 참조해 주십시오 .)
3-26
3
3
노즐선단 오염체크의 설정을 합니다 .
1. 「체크항목」의 풀다운 메뉴에서「노즐선단 오염체크」를 선택합니다 .
2. 해당 노즐 ( 표준사양 :301A/302A, 협인접 사양 :311A/312A/313A) 의 체크란에 체크하고
「데이터베이스」란에「1000」을 입력합니다 .
3. 화면좌측 상부의 [ 저장 ] 버튼을 눌러서 설정을 저장합니다 .
4. 화면우측 상부의 [ 닫기 (X)] 버튼을 눌러서「VmSpec」화면을 닫습니다 .
참고
데이터베이스 번호「1000」은 노즐선단 오염체크의 전용 인식 데이터입니다 .
노즐선단 오염체크의 설정

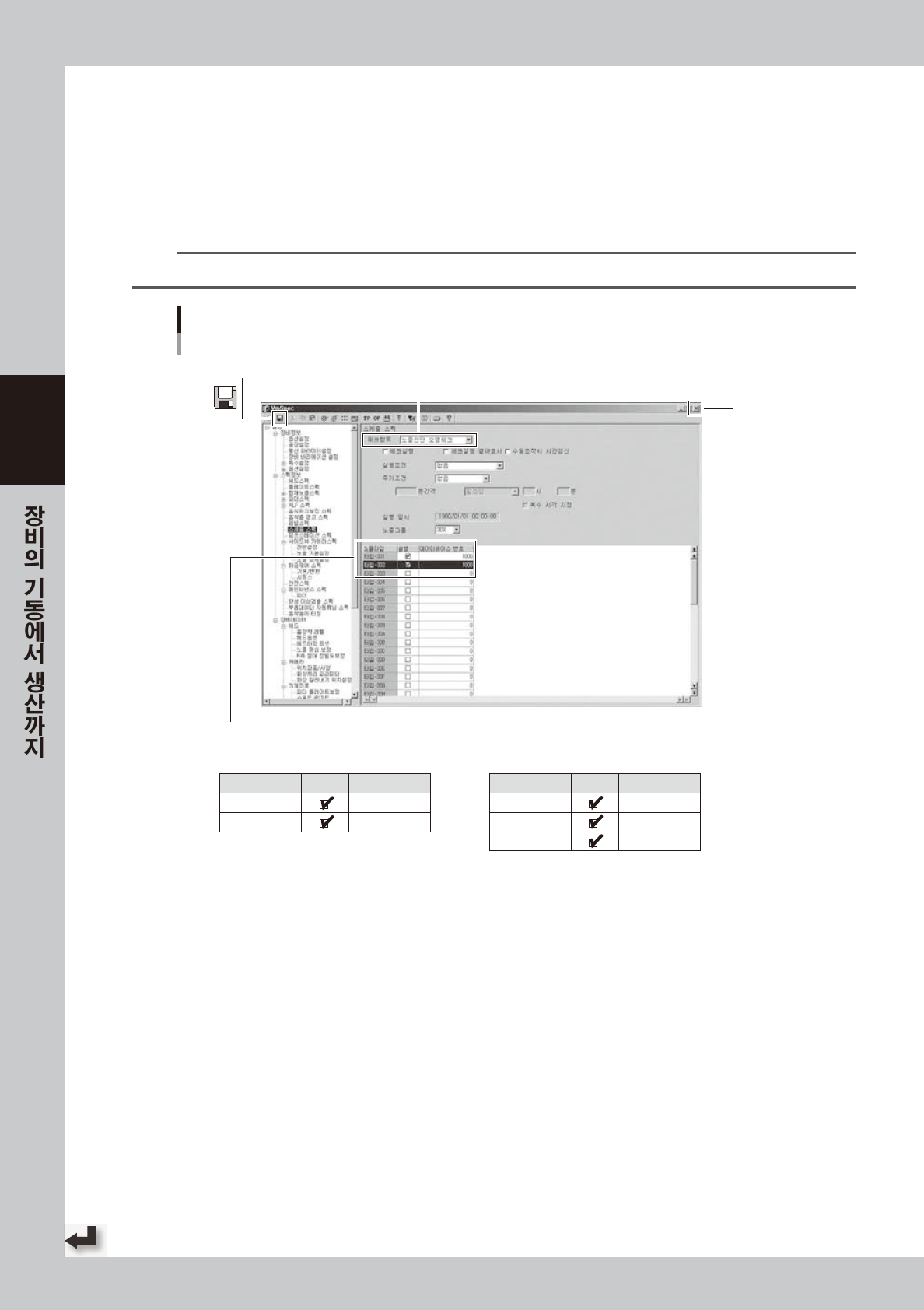

「VmSpec」 화면
1. 「노즐선단 오염체크」 를 선택한다3. 저장 버튼을 누른다
2. 해당 노즐의 「실행」 란에 체크 하고 「데이터베이스」 란에 「1000」 을 입력한다
노즐타입
타입-301
타입-302
실행 데이터베이스
1000
1000
■ 노즐 그룹 30X(표준)의 경우 ■ 노즐 그룹 31X(협인접 타입)의 경우
노즐타입
타입-311
타입-312
타입-313
실행 데이터베이스
1000
1000
1000
4. 닫기 버튼을 누른다
28 3 16-K M K-00
4
기판 데이터를 다시 읽습니다 .
기판 데이터를 다시 읽으면 , 노즐선단 오염체크의 설정이 반영됩니다 .
