2-33
2
•
X(mm),Y(mm)
흡착위치 보정량을 표시합니다 . 이 수치는 노즐중심 위치로부터 X 방향 및 Y 방향의 오차량을 표시합니다 .
•
흡착율 (%)
부품 흡착율을 표시합니다 . ( 흡착위치 보정이 유효로 되어 있는 노즐이 대상 )
•
샘플수
흡착 , 탑재한 부품수를 표시합니다 . ( 흡착위치 보정이 유효로 되어 있는 노즐이 대상 )
•
[ 전체리세트 ] 버튼
모니터에 표시된 모든 부품의 흡착위치 보정데이터를 클리어하고 , 리세트합니다 .
•
[ 개별리세트 ] 버튼
모니터에 표시된 부품 중에서 임의의 부품을 선택하여 , 그 부품의 흡착위치 보정데이터를 클리어하고 , 리세트합니다 .
2-34
2

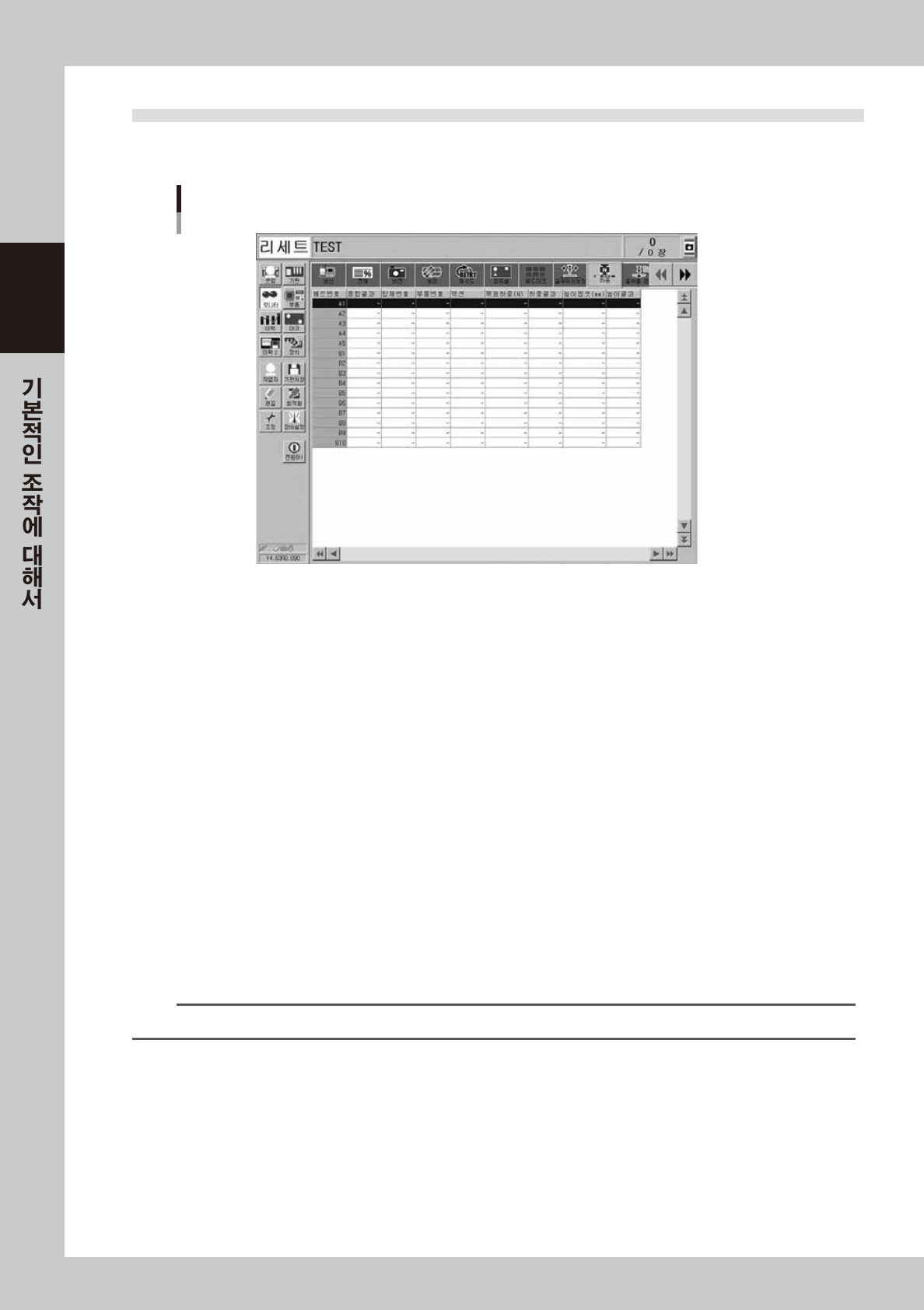

3.9 하중
이 화면은 , FM 헤드를 장착하고 있을 경우에 표시됩니다. 하중제어 기능을 사용했을 때, 실시간으로 결과를
표시합니다 .
모니터 : 하중
28221-KM K- 00
•
헤드번호
헤드번호를 표시합니다 .
•
종합결과
하중결과와 높이결과의 종합결과를 [OK] [NG] 로 표시합니다 .
•
탑재번호
탑재번호를 표시합니다 .
•
액션
하중제어의 실행 액션을 표시합니다 .( 흡착 , 디핑 , 장착 )
•
목표하중 (N)
목표 하중값 (N) 을 표시합니다 .
•
하중결과
하중제어 결과를 표시합니다 . 하중제어 실행시에 기판이 없을 경우와 부품이 없을 경우는 , [NG] 로 표시됩니다 .
•
높이옵셋 (mm)
목표좌표에서의 옵셋거리를 표시합니다 . + 값이 윗방향을 나타내며 , - 값이 아래방향을 나타냅니다 .
•
높이결과
높이옵셋 (mm) 의 결과를「에러 판정 거리」와 비교해서 , [OK] [NG] 로 결과를 표시합니다 .
n
요점
흡착, 디핑 , 장착에 대한「에러 판정 거리」의 수치 변경은 ,「장비설정」내의 항목에 있으므로 관리자 권한이 필요합니다.
2-35
2

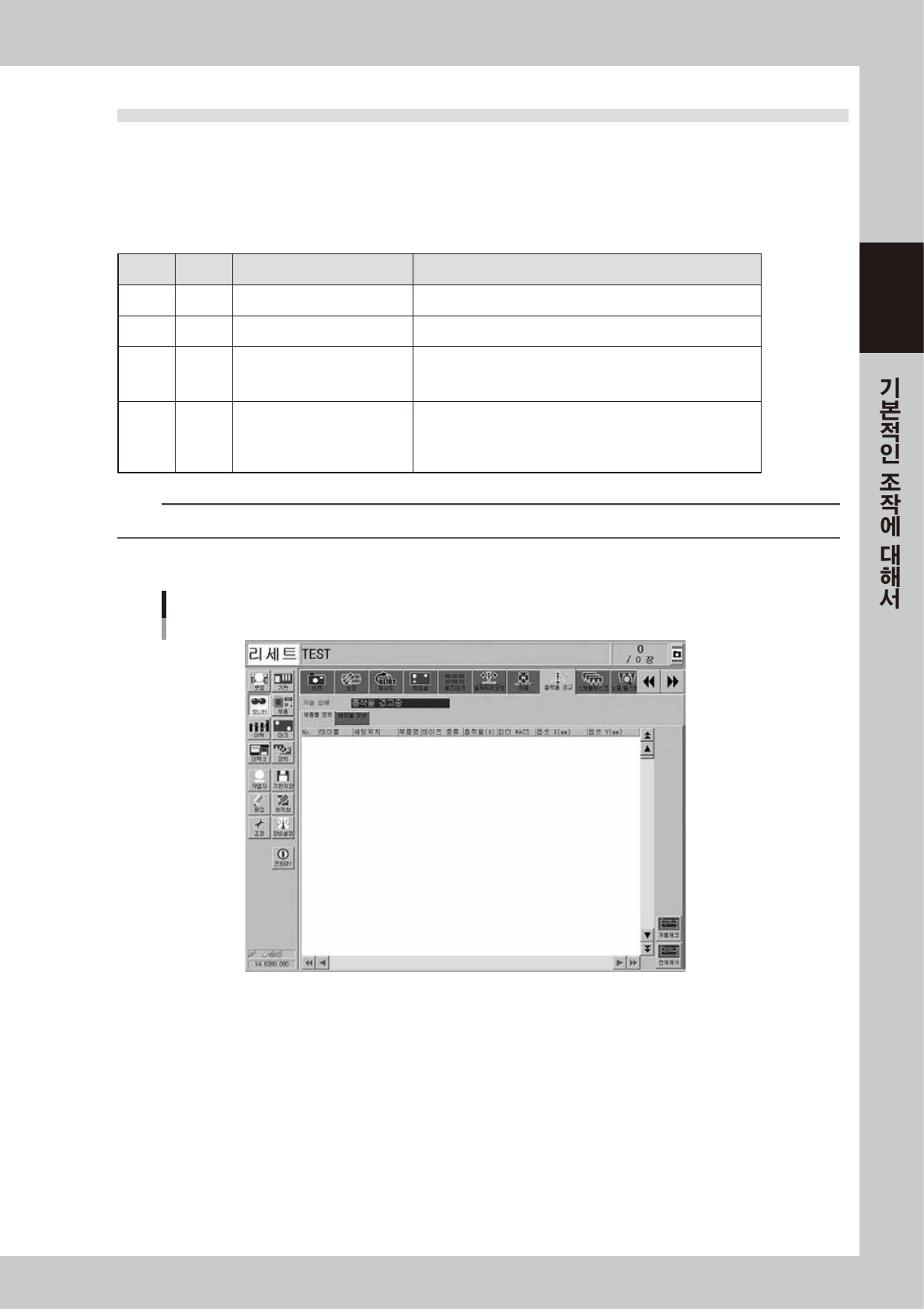

3.10 흡착율 경고
이 화면은 , 흡착율 경고 기능을 사용하고 있는 경우에 표시됩니다. 부품 흡착율의 저하를「부품별 정보」,
「헤드별 정보」탭을 조작해서 표시를 전환하여 확인할 수 있습니다.
흡착율은, 탑재그룹 실장후에 리얼타임으로 갱신됩니다. 단, 해당부품 또는 헤드가 미사용일 경우,
그 행은 표시되지 않습니다. 운전중의 흡착율 상태는 행의 색에 따라서 판별할 수 있습니다.
■ 표시색표
행색깔 상태 흡착율 내용
흰색 100%~[ 주의 ( 황색 )]% 흡착율이[ 주의 ( 황색 )]%<x( 흡착율 ) ≦ 100% 일때 .
황색 주의 [ 주의 ( 황색 )]%~[ 경고 ( 적색 )]% 흡착율이[ 경고 ( 적색 )]%<x( 흡착율 ) ≦ [ 주의 ( 황색 )]% 일때 .
적색 경고 [ 경고 ( 적색 )]%~0%
흡착율이0% ≦ x( 흡착율 ) ≦ [ 경고 ( 적색 )]% 일때 .
「장비설정」 - 「흡착율경고스펙」 의 「정지제어」 가 「한다」 로되어
있을경우 ,에러를표시되며장비는정지합니다 .( 디폴트 : 안한다 )
분홍색 체크중 임의
흡착율이[ 경고 ( 적색 )]% 의범위에있을경우 ,[ 개별체크 ] 버튼이
나[ 전체체크 ] 버튼을클릭함으로 ,그행이「적색」 → 「분홍색」 으
로변합니다 .이상태일때 ,정지제어설정이되어있을경우에도
운전정지는되지않습니다 .
n
요점
[ ] 내 % 의 수치변경은 , 장비 설정내의 항목이 되므로 관리자 레벨의 권한이 필요합니다.
「부품별 정보」탭
모니터 : 흡착율 경고
부품별 정보
28222-KMK-00
•
No.
부품번호 ( 부품정보 데이터 No.) 를 표시합니다 .
•
테이블
이 부품을 사용하는 테이블을 표시합니다 . 본 장비에서는 A 테이블로 표시됩니다 .
•
세팅위치
이 부품이 세팅되어 있는 피더의 세팅위치를 표시합니다 .
•
부품명
부품명칭을 표시합니다 .
