1-51 1 ■ YS M20W R싱글레인 ( 중 량반송사 양 ) A B C D E F YSM20WR 컨베이어 센서의 배치 싱글레인 중량 반송사양 (우→좌 흐름의 예) 반송방향 입구 컨베이어 기판검출 센서 대기위치 기판검지 센서1 대기위치 스톱퍼 실장위치 기판검지 센서 메인 스톱퍼 실장 워크아웃 검지 센서2 출구위치 기판검출 센서 출구 스톱퍼 대기위치 기판검지 센서2 대기위치 스톱퍼 27…
1-50
1
■ YSM20WR듀얼레인L=510mm 사양
YSM20WR 컨베이어 센서의 배치
듀얼레인 L=510mm 사양 (우→좌 흐름의 예)
반송방향
레인 1
레인 2
반송방향
입구 컨베이어 기판검출 센서
A
대기위치 기판검지 센서1
C
대기위치 스톱퍼
실장위치 기판검지 센서
메인 스톱퍼
실장 워크아웃 검지 센서2
출구위치 기판검출 센서
출구 스톱퍼
입구 컨베이어 기판검출 센서
대기위치 기판검지 센서1
대기위치 스톱퍼
실장위치 기판검지 센서
메인 스톱퍼
실장 워크아웃 검지 센서2
출구위치 기판검출 센서
출구 스톱퍼
대기위치 기판검지 센서2
대기위치 스톱퍼
대기위치 기판검지 센서2
대기위치 스톱퍼
A
C
D
E
F
A
C
D
E
F
B
B
27145-KMK-00
센서명칭 센서번호 비고
A
레인1 입구컨베이어기판검출센서
레인2 입구컨베이어기판검출센서
N2302000
N2304000
반사타입
B
레인1 대기위치기판검지센서 2
레인2 대기위치기판검지센서 2
N2302001
N2304001
투과타입
C
레인1 대기위치기판검지센서 1
레인2 대기위치기판검지센서 1
N2302002
N2304002
투과타입
D
레인1 실장위치기판검지센서
레인2 실장위치기판검지센서
N2302003
N2304003
투과타입
E
레인1 실장워크아웃검지센서 2
레인2 실장워크아웃검지센서 2
N2302005
N2304005
투과타입
F
레인1 출구위치기판검출센서
레인2 출구위치기판검출센서
N2302006
N2304006
반사타입
1-51
1
■ YSM20WR싱글레인 ( 중량반송사양 )
A
B
C
D
E
F

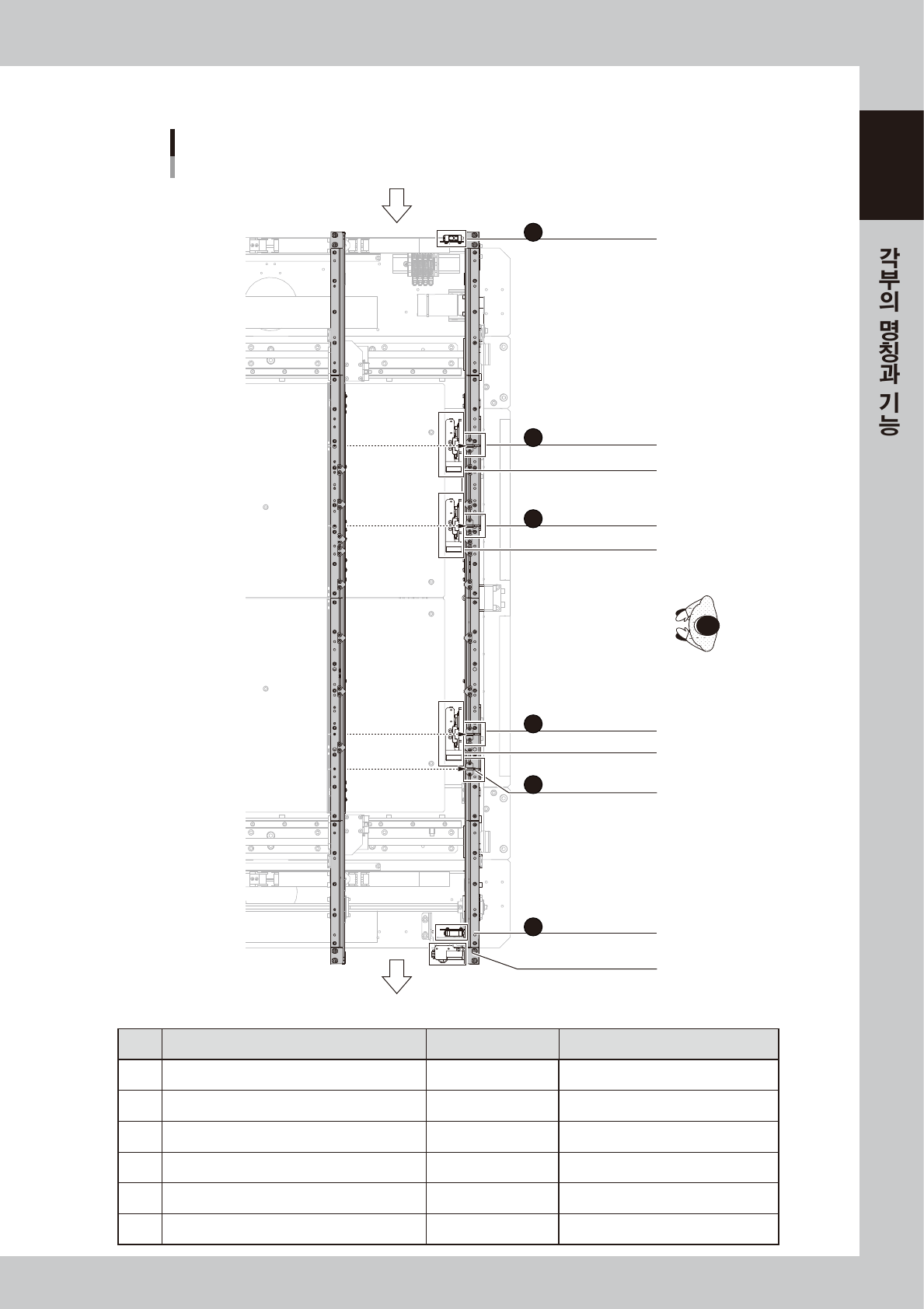

YSM20WR 컨베이어 센서의 배치
싱글레인 중량 반송사양 (우→좌 흐름의 예)
반송방향
입구 컨베이어 기판검출 센서
대기위치 기판검지 센서1
대기위치 스톱퍼
실장위치 기판검지 센서
메인 스톱퍼
실장 워크아웃 검지 센서2
출구위치 기판검출 센서
출구 스톱퍼
대기위치 기판검지 센서2
대기위치 스톱퍼
27148-KMK-00
센서명칭 센서번호 비고
A 입구컨베이어기판검출센서 N2302000 반사타입
B 대기위치기판검지센서 2 N2302001 투과타입
C 대기위치기판검지센서 1 N2302002 투과타입
D 실장위치기판검지센서 N2302003 투과타입
E 실장워크아웃검지센서 2 N2302005 투과타입
F 출구위치기판검출센서 N2302006 반사타입
1-52
1
5.3 컨베이어 사양과 기판 사이즈에 따른 장비내 체류위치
YSM20R/YSM20WR 에서는 , 컨베이어 사양 및 기판 사이즈에 따라 장비내의 기판 체류위치가 달라집니다.
컨베이어의 사양별로 기판의 체류위치는 다음과 같습니다.
█ YSM20R듀얼스테이지사양
기판 사이즈와 기판의 위치
L = 210mm까지 : 장비내 기판 4장 체류가능
210mm
메인 스톱퍼1
메인 스톱퍼2
L = 305mm까지 : 장비내 기판 2장 체류가능
305mm
L = 380mm까지 : 장비내 기판 2장 체류가능
380mm
L = 720mm까지 : 장비내 기판 1장 체류
720mm
810mm
L = 810mm까지 : 장비내 기판 1장 체류
27128-KMK-10
