1-25
1
4.2 테이프 부품 공급유닛

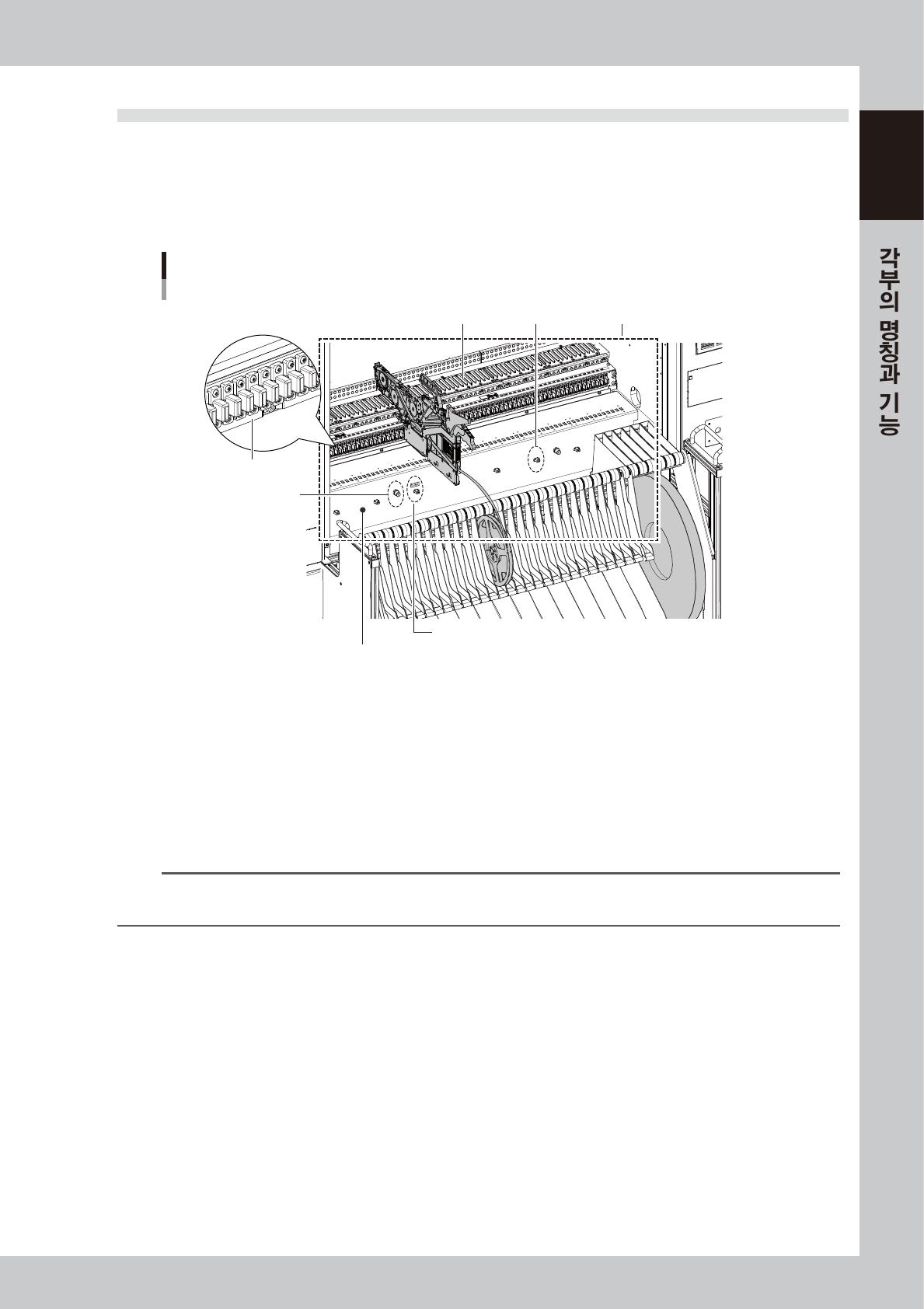

4.2.1 70 연 고정 피더뱅크
테이프 피더나 스틱 피더는 , 피더 뱅크상의 피더 플레이트에 장착합니다. 피더 플레이트에는 피더용 커넥터가
있으며, 세팅한 피더에 전원을 공급하고 마운터 본체와의 신호를 주고 받습니다.
피더 뱅크의 내부에는 , 부품 사용후의 빈 테이프를 커팅해서 폐기하도록 테이프 커터가 장착되어 있습니다.
부품 공급용
70연 고정피더 뱅크
에어 커넥터
하네스용 커넥터 (QFP 회수 컨베이어용)
전원 커넥터
피더용 커넥터
피더뱅크
피더 플레이트
내부에 테이프 커터 (옵션)
27117-KMK-00
전원커넥터
스틱피더등의옵션기기용전원커넥터입니다 .
에어커넥터
에어블로우툴등의옵션기기용에어커넥터입니다 .외경Ø4 의에어튜브를접속해서 ,본체로부터의에어를옵션기기에공급합
니다 .
하네스용커넥터
QFP회수컨베이어를사용할때의신호선용커넥터이며 ,QFP회수컨베이어는전원커넥터에도접속합니다 .
n
요점
테이프 피더에는 SS 피더 , ZS 피더 , AL 피더의 3 종류가 있습니다만 , 본 장비에서는 어느쪽도 사용가능합니다.
단 , 70 연 고정피더 뱅크 사양의 경우, 어떠한 피더 타입이라도 피더 교환시에는 , 안전 커버를 열어서 실시할 필요가 있습니다.
1-26
1

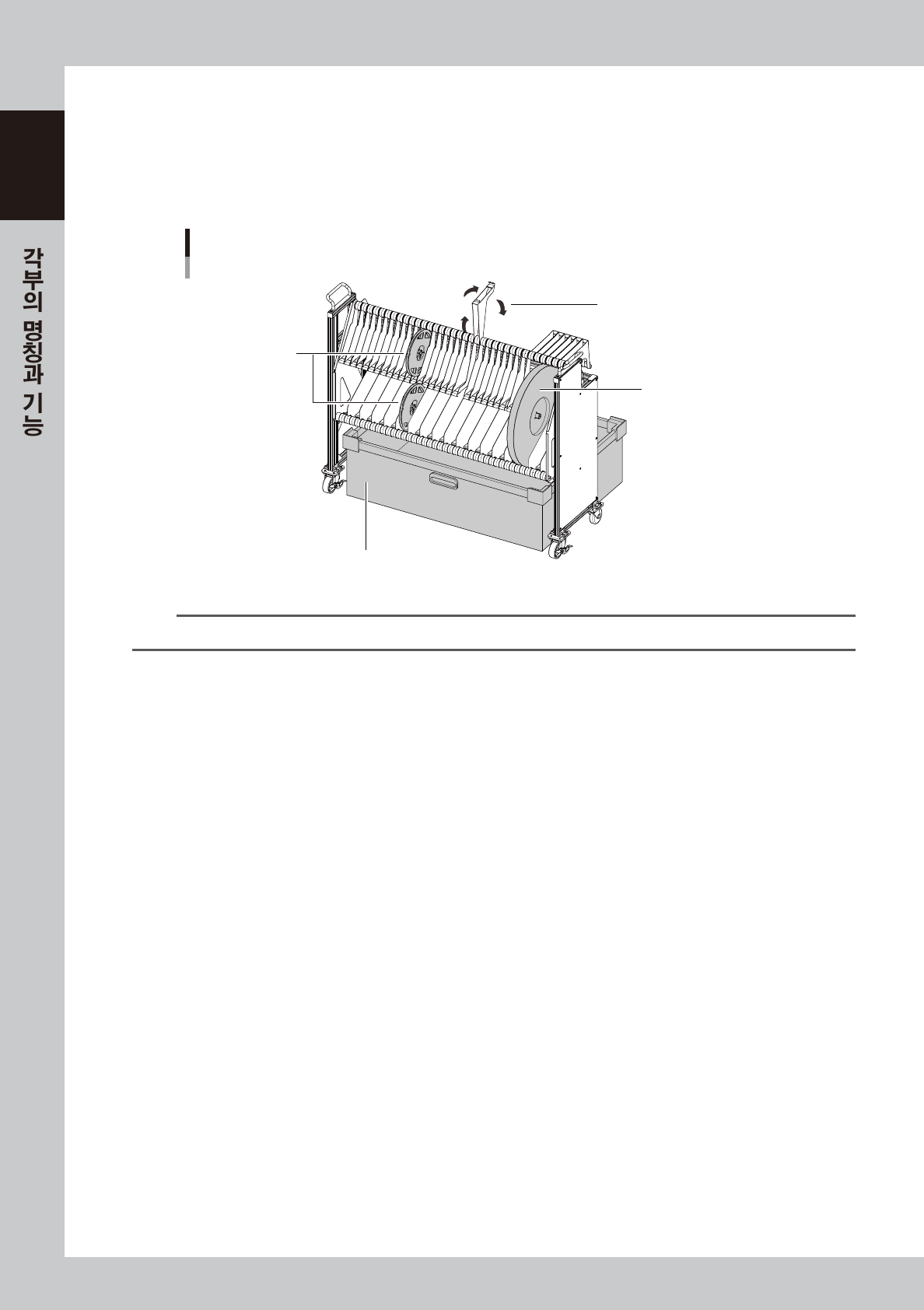

4.2.2 릴 홀더 ( 옵션 )
70 연 고정 피더뱅크의 앞쪽에 릴 홀더를 설치해서 테이프 릴을 수납합니다. 릴 홀더에는 7 인치 사이즈의 테이
프 릴 2 개를 상하로 세팅할 수가 있습니다. 7 인치보다 큰 테이프 릴을 세팅할 경우에는, 홀더부를 위로 올려서
사용합니다. 릴 홀더 하부에는 , 부품 사용후의 빈 테이프를 페기할 수 있도록 빈 테이프 박스 ( 옵션 ) 를 설치합
니다 .
릴 홀더 (옵션)
빈 테이프 박스
7인치를 초과하는 릴
7인치 릴
홀더를 위로 올린다
27118-KMK-00
n
요점
7 인치 릴을 연속해서 배치할 경우에는 , 상하의 단에 교호로 배치해서 사용해 주십시오 .
1-27
1

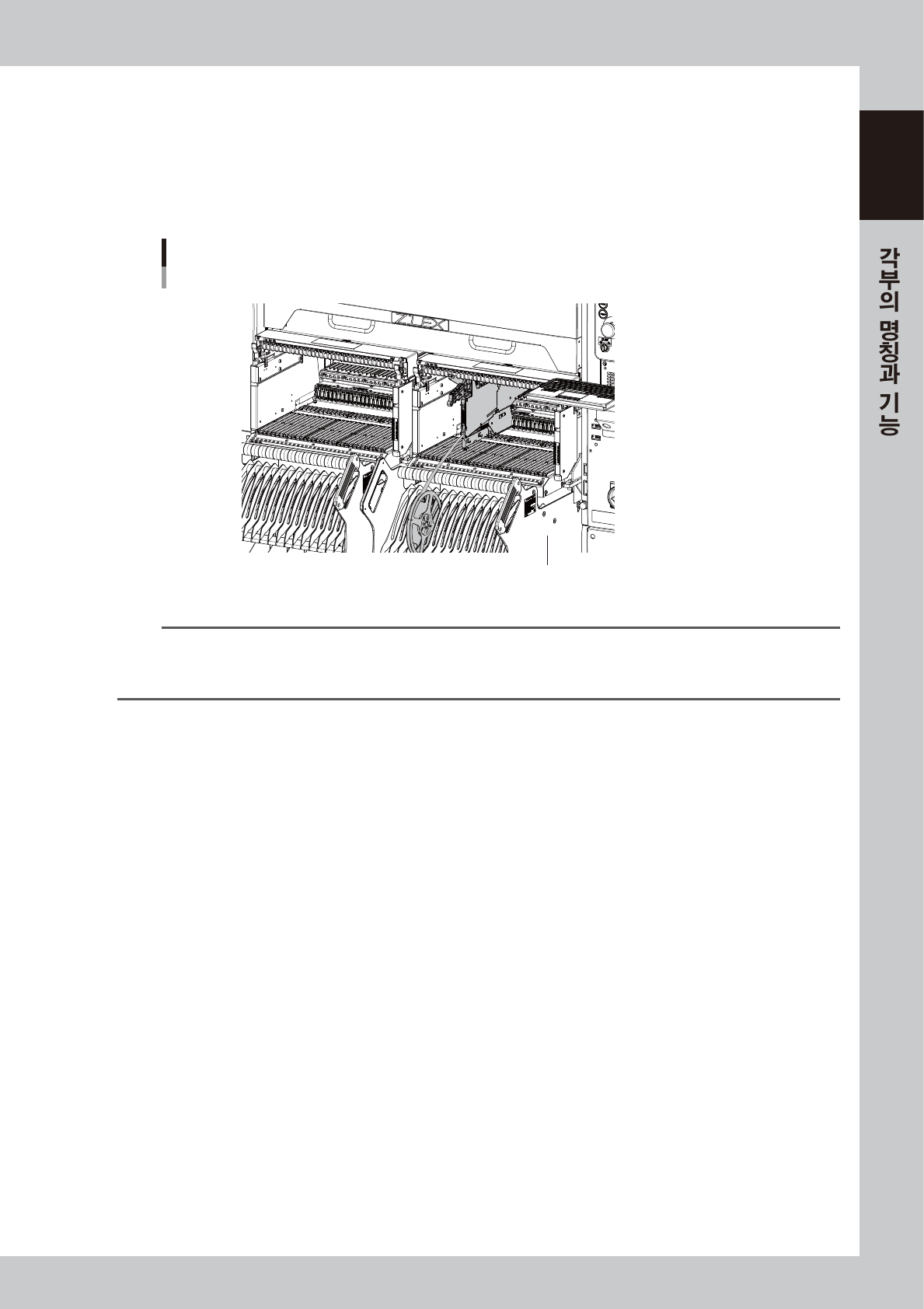

4.2.3 피더 일괄교환 대차
피더 일괄 교환 대차는 표준 SS 피더용과 ZS 피더용 2 종류가 있으며 생산하는 기판에 사용하는 피더 부품을 미
리 설정하여 대차 단위로 교환하여 사용할 수도 있습니다.
또한 ZS 피더용 일괄 교환 대차와 ZS 피더를 사용하면 자동 운전을 멈추지 않고 피더를 교환할 수 있습니다. (무
정지 피더 교환 )
상세한 설명은 후술의「4.3 무정지 피더 교환에 대해서」를 참조해 주십시오 .
부품 공급부
일괄교환 대차 사양
일괄교환 대차 (ZS타입)
27119-KMK-00
n
요점
SS 피더용 대차, ZS 피더용 대차 외에 자동 운전을 멈추지 않고 대차 교환이 가능한 “논스톱 피더 일괄 교환 시스템”용 대차도 있
습니다 .
다만 이 시스템은 공장 옵션이므로 추가 장착이 안 됩니다. 기계 주문 시 의뢰해 주십시오 .
