1-21
1
3
노즐 샤프트 블로우의 설정을 합니다 .
1. 체크 항목 풀다운에서 ,「노즐 샤프트 블로우」를 선택합니다 .
2. 「체크실행」란에 체크합니다 .
3. 「노즐타입」을「모든 노즐」또는「사용 노즐만」중에서 선택합니다 .
4. 「실행조건」과「주기조건」을 각각 풀다운에서 설정합니다 .
5. 화면 좌측 상부의 [ 저장 ] 버튼을 눌러서 설정을 저장합니다 .
6. 화면 우측 상부의 [ 닫기 (X)] 버튼을 눌러서「VmSpec」화면을 닫습니다 .

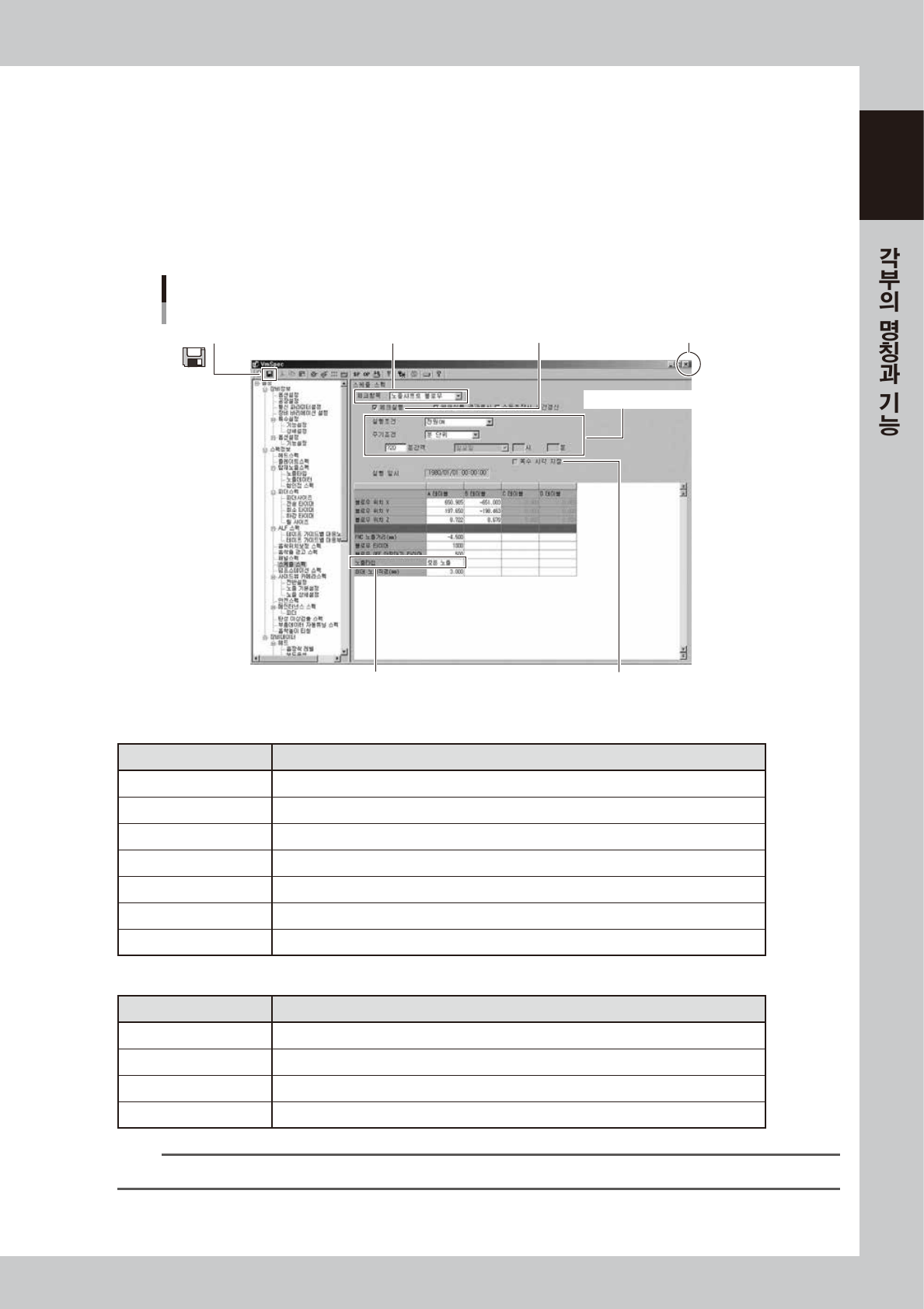

자동 노즐 샤프트 블로우의 설정
4. 실행조건과 주기조건을 설정
1. 체크항목 「노즐 샤프트 블로우」 를 선택 2. 「체크실행」 란에 체크
3. 노즐 스테이션이 있을 경우 「모든 노즐」 또는 「사용 노즐만」 을 선택한다
5. 저장 버튼을 누른다
6. [닫기] 버튼을 누른다
「VmSpec」 화면
「복수 시각 지정」
2810 7-KMK- 00
█ 실행조건
실행조건 내용
없음 자동노즐샤프트블로우를실행하지않습니다 .
전원ON 장비의전원투입후에노즐샤프트블로우를실행합니다 .
전원 OFF 장비의전원을끄기전에노즐샤프트블로우를실행합니다 .
리세트 리세트동작시에노즐샤프트블로우를실행합니다 .
운전시작 자동운전시작시에노즐샤프트블로우를실행합니다 .
로트시작 + 자동운전중 기판데이터를읽은후 ,자동운전시작시 + 설정된주기조건으로노즐샤프트블로우를실행합니다 .
자동운전중에만 설정된주기조건으로노즐샤프트블로우를실행합니다 .
█ 주기조건
주기조건 내용
없음 주기조건설정을하지않습니다 .
분단위 설정한시간간격 ( 분 ) 으로노즐샤프트블로우를실행합니다 .
일단위 자동운전중에설정한시간에샤프트블로우를실행합니다 .
주단위 자동운전중에설정한요일과시간에사프트블로우를실행합니다 .
n
요점
「복수 시각 지정」란에 체크하면 , 복수의 시각을 설정할 수도 있습니다 .
4
기판 데이터를 다시 읽습니다 .
기판 데이터를 다시 읽으면 , 자동 샤프트 블로우 설정이 기판 데이터에 반영됩니다 .
1-22
1
3.4.4 극소부품의 샤프트 블로우 폐기
본 장비에서는 극소부품 (0603 사이즈 이하 ) 의 폐기동작에 있어서 , 폐기박스에 폐기한 후의 체크로 부품 또는
이물질의 부착이 인식되었을 경우에는, 재차 블로우 스테이션의 샤프트 블로우로 폐기를 합니다.
또한, 샤프트 블로우 폐기 동작은 , 다음의 3 가지 항목에 의해 실행할 수가 있습니다.
1. 블로우 스테이션이 겸비되어 있을 것
2. 장비 데이터「기계좌표」-「위치좌표」의 샤프트 블로우 폐기가「사용」으로 설정되어 있으며 , 적절한 부품의
폐기치수와 블로우 타이머가 입력되어 있을 것
3. 부품 사이즈가 상기의 폐기치수보다 작을 것
그리고 , 폐기동작의 체크는 기판데이터 [ 부품 ]-「사이드뷰 카메라」의「B: 부품 흡착상태 체크」가「사용」으로
설정되어 있을 경우에는 사이드뷰 카메라로 체크하며 ,「B: 부품 흡착상태 체크」가「미사용」일 경우에는 부압으
로 체크합니다.

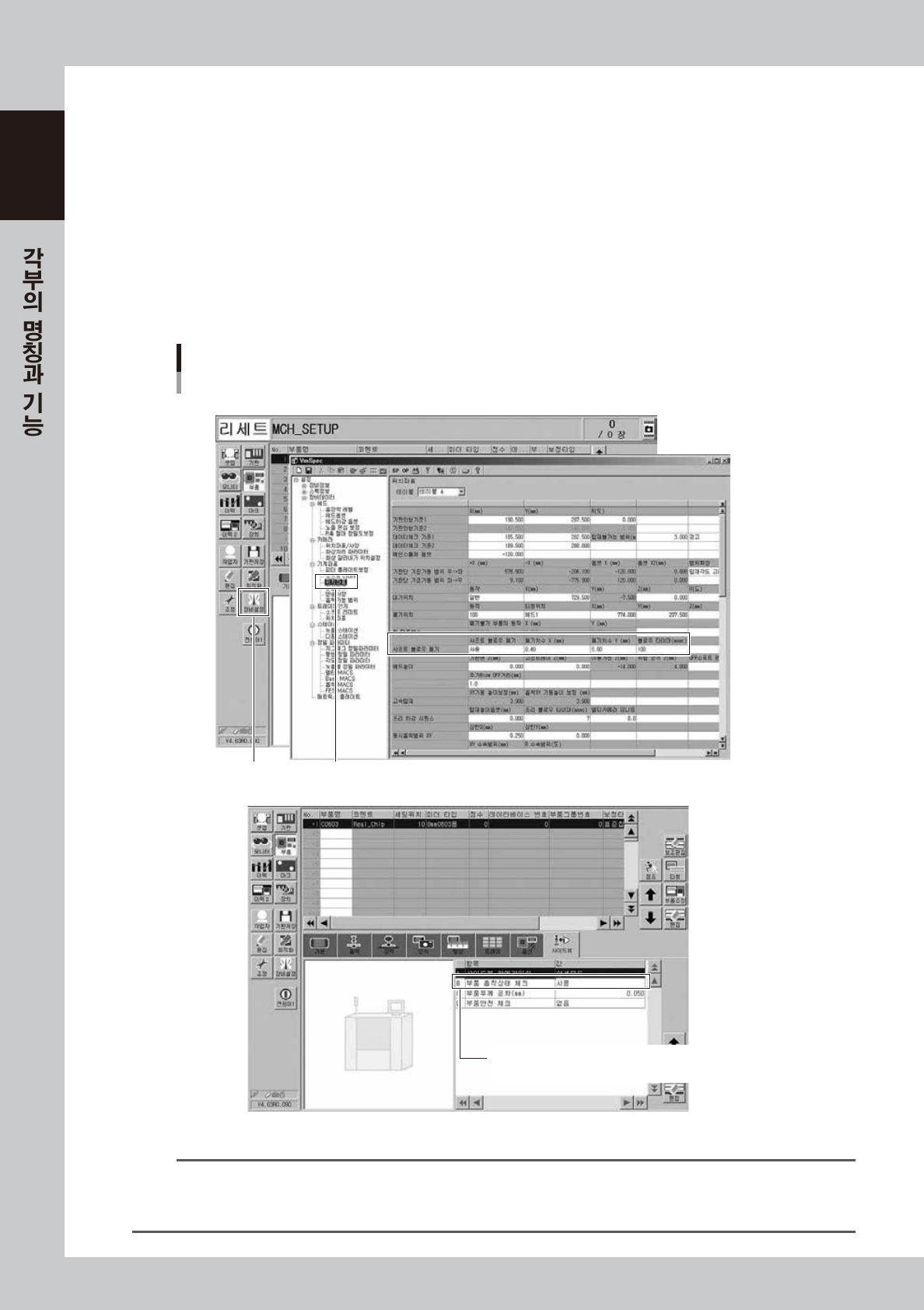

샤프트 블로우 폐기 설정
● 기판 데이터 : [부품] - 「사이드뷰 카메라」
● 장비설정 : 「장비 데이터」 - 「기계좌표」 - 「위치좌표」
[장비설정] 버튼 「기계좌표」 - 「위치좌표」
B
부품 흡착상태 체크/사용 : 사이드뷰 카메라로 인식
부품 흡착상태 체크/ 미사용 : 부압으로 판정
2810 8 - K MK-0 0
n
요점
• 「샤프트 블로우 폐기」가「미사용」일 경우나 「폐기치수」또는「블로우 타이머」에「０」이 입력되어 있을 경우에는 , 샤프트
블로우 폐기를 하지 않습니다.
• 상기는 0603 이하의 부품만 샤프트 블로우 폐기를 하도록 권장하는 설정입니다.
1-23
1
4. 부품 공급부
4.1 장비의 레이아웃
본 장비의 부품 공급부에는 , 테이프 피더 등을 장착하는 피더 플레이트 및 옵션 기기 등을 구동하기 위한 전원
커넥터와 에어 커넥터가 설치되어 있습니다.

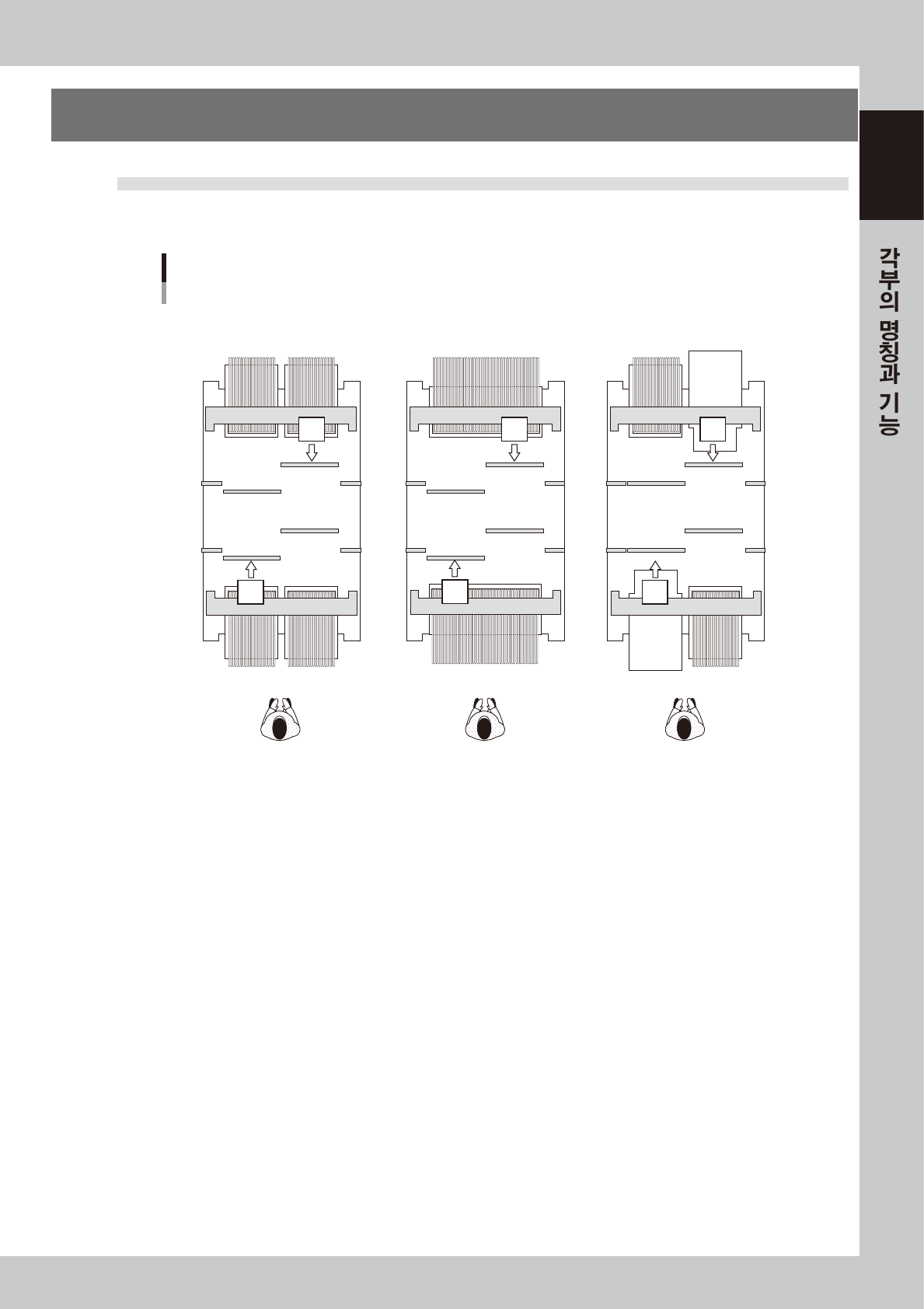

장비 레이아웃
2빔, 듀얼 스테이지의 예
<32연 일괄교환 대차ｘ4대> <70연 피더 플레이트ｘ2> <전후에 ATS>
1 32 33 6464
164 132 101 164 133
1 70
170 101
cATS10 or
sATS30 or
sATS30NS
cATS10 or
sATS30 or
sATS30NS
27116-KMK-00
