장비에 피더를 장착해서 전송 피치를 설정하는 방법
1
테이프 부품의 전송 피치를 확인합니다 .
사전에 테이프 부품의 전송 피치량을 확인해 둡니다 .
2
피더를 장비에 장착합니다 .
기판 데이터를 읽고 ,「셋업」화면의「부품보기」버튼을 누르면 ,「셋업일람」대화창이 표시됩니다 .
「셋업일람」화면을 확인하고 피더를 장착해 주십시오 .
3
[ 장치 ]-「피더」화면을 표시합니다 .
4
해당 피더의 전송피치 설정을 확인합니다 .
「피더」화면 하부의 피더 일람에서 현재의 전송피치 설정을 확인할 수 있습니다 .
5
「피더설정」화면을 표시합니다 .
전송피치를 설정할 피더를 선택하고 , [ 피더설정 ] 버튼을 누릅니다 .
참고
피더 일람이나 , 피더 배치도 어느쪽에서든 피더를 선택할 수 있습니다 .
전송피치 확인

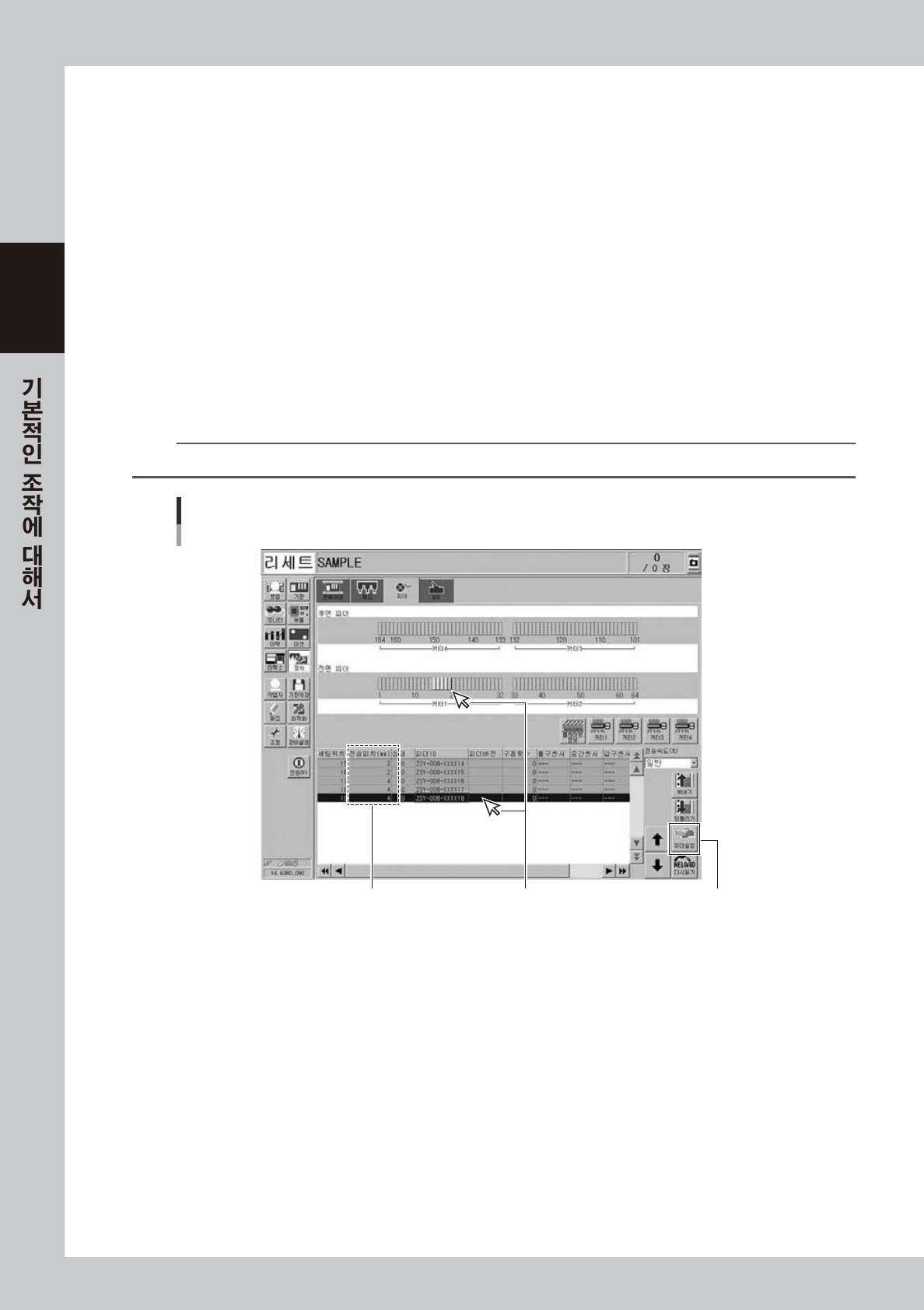

[장치] - 「피더」 화면
전송 피치 전송피치를 설정할 피더를 선택 [피더설정] 버튼
28231-KMK- 00
2-61
2
6
테이프 전송 피치를 설정합니다 .
「피더설정」화면에서 , 전송 피치량을 풀다운 리스트에서 설정하고 [OK] 버튼을 누릅니다 .
테이프 전송피치의 설정
28232-K M K-00
7
테이프의 전송을 확인합니다 .
「피더」 화면 좌측 아래의 [ 보내기 ] 버튼을 눌러서 , 테이프가 설정한 피치로 전송되는지 확인해 주십시
오.

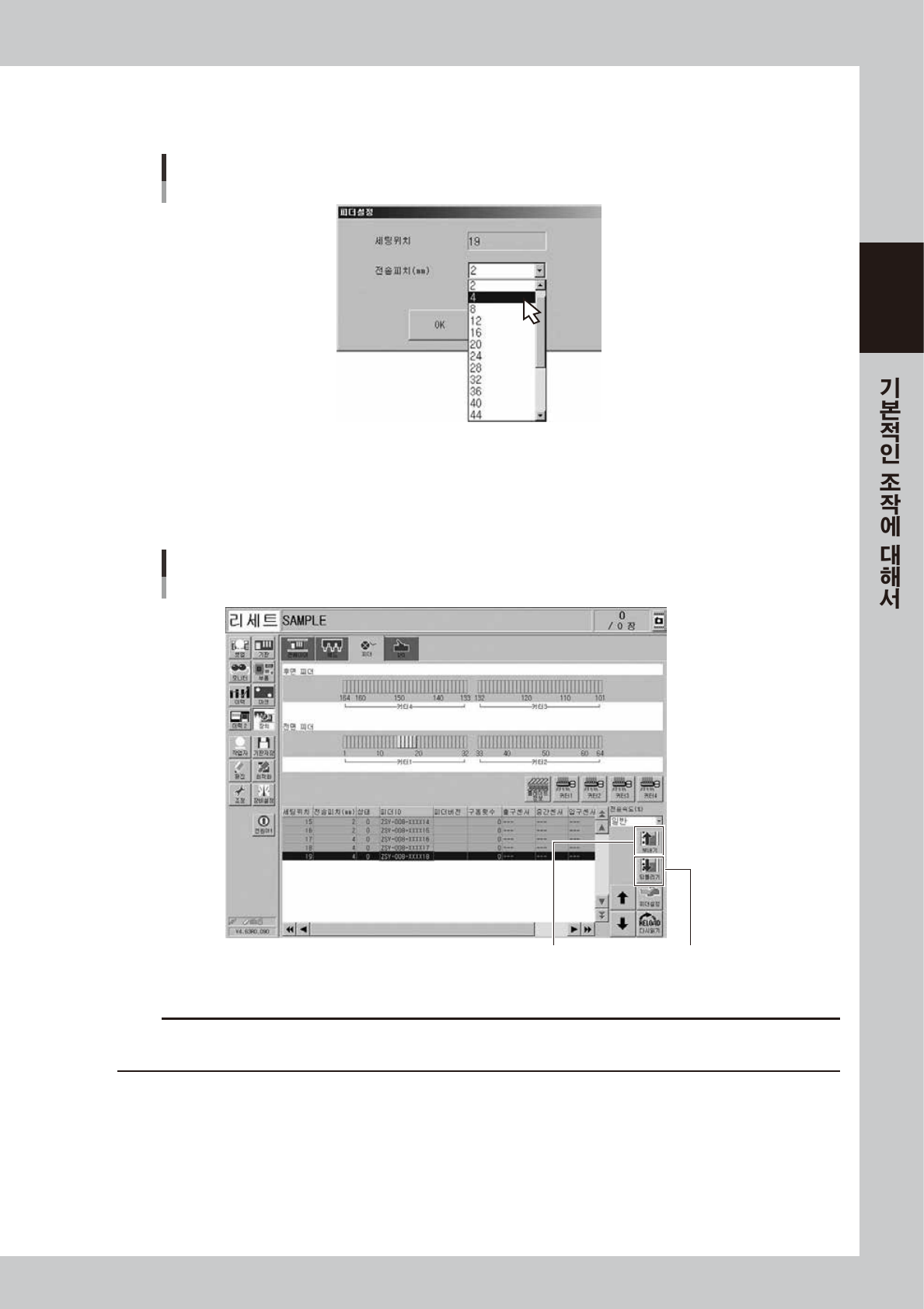

테이프의 전송 확인
[장치] - 「피더」 화면
[보내기] 버튼 [되돌리기]버튼
28233-K M K-00
c
주의
부품을대기위치에되돌릴때에는 ,반드시 「되돌리기」 버튼을2 회이상누른후에 , 「보내기」 버튼을눌러서부품을대기위치에
맞춰주십시오 . 「되돌리기」 버튼으로만부품을대기위치에맞추면 ,제일처음에흡착하는부품에흡착틀어짐이발생합니다 .
2-62
2
4.1.5 커버 테이프와 캐리어 테이프의 처리
일상적인 작업으로서, 사용 종료한 커버 테이프와 캐리어 테이프를 정기적으로 처리할 필요가 있습니다.
█
커버테이프의처리에대해서
n
요점
특히 , 스플라이싱 기능을 사용해서 연속으로 부품을 공급할 경우, 다음 그림과 같이 사용 종료한 커버 테이프가 꽉 차서 테일
커버가 밀려서 자동적으로 열립니다. (8mm 테이프 부품 2 릴 정도 )
이럴 경우에도 , 다음과 같은 순서로 사용 종료한 커버 테이프를 테일 커버 안쪽의 엣지커터로 절단해 주십시오 .
테일 커버가 자동적으로 열린 상태
밀려서 나온 커버 테이프테일 커버
27225-KMK-00
1
사용 종료한 커버 테이프를 확인합니다 .
테일 커버를 열어서 , 피더내에 사용 종료한 커버 테이프가 쌓여 있지 않은지 확인해 주십시오 .
사용 종료한 커버 테이프의 확인
테일 커버
피더내의 커버 테이프 확인
27226-KMK-00
