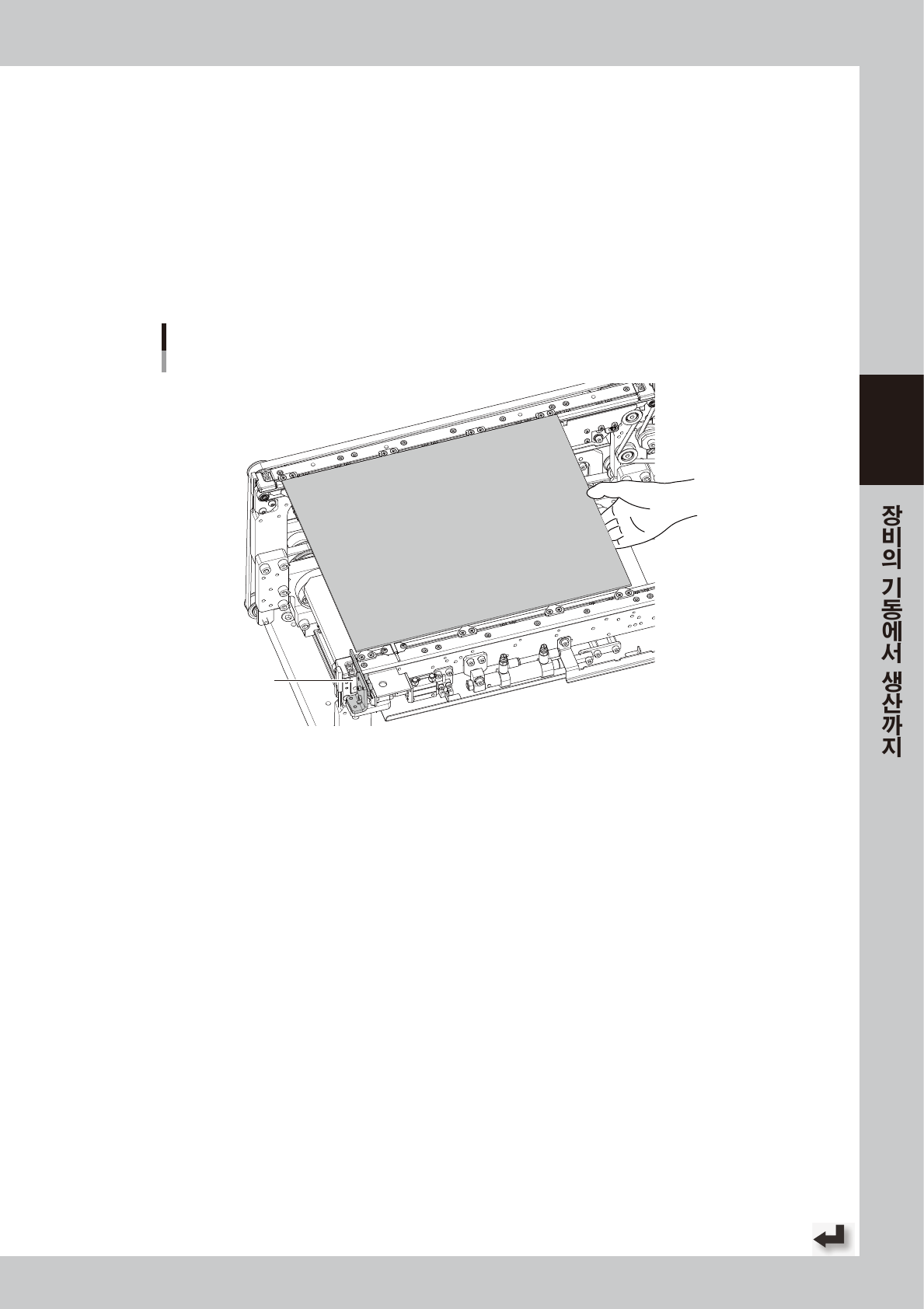

기판을 컨베이어에 임시로 세팅합니다 .

푸쉬업 핀은 마그넷으로 푸쉬업 플레이트상에 고정합니다 .

1. 비상정지 버튼을 누르고 , 장비의 안전커버를 오픈합니다 .

2. 대차 사양의 경우는 , 대차를 탈착합니다 .

3. 기판의 틀이 컨베이어상의 메인 스톱퍼에 닿도록 세팅합니다 .

4. 기판의 사이즈 (= 푸쉬업 핀을 세팅하는 범위 ) 를 확인하고 , 일단 기판을 제거합니다 .

5. 푸쉬업 핀을 푸쉬업 플레이트상에 배치합니다 . 기판의 형상과 사이즈 , 이면에 실장 완료된 부품이

있을 경우는 이들을 고려하여 , 기판단을 포함해서 기판 전체가 균일하게 지탱되도록 푸쉬업 핀을

배치해 주십시오 .

기판의 임시세팅

듀얼 스테이지 : 스테이지1의 예

메인 스톱퍼

27302-KMK-00

3-12

서포트 핀

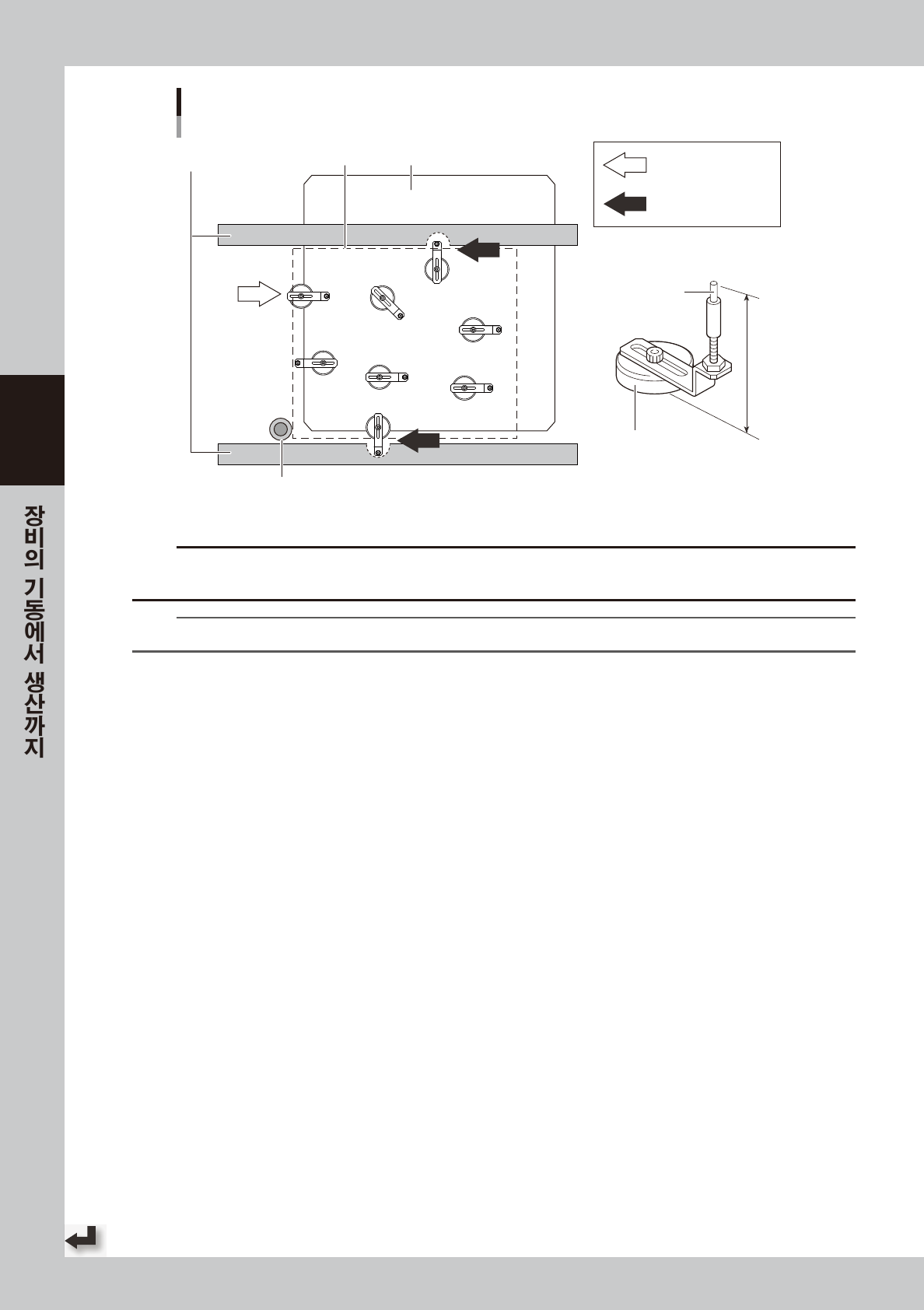

푸쉬업 핀의 배치

위에서 본 그림

자석 스탠드

<푸쉬업 핀>

푸쉬업 플레이트

메인 스톱퍼

실장기판

컨베이어 프레임

컨베이어 프레임 밑에

핀이 있다

푸쉬업 플레이트에서

스텐드가 벗어나 있다

27303-K MK-00

주의

푸쉬업핀은푸쉬업플레이트가상승했을때 ,컨베이어레일이나다른부품과간섭하지않도록주의해서배치해주십시오 .

또한 ,자석스탠드밑면에서핀샤프트선단까지의높이는 ,76mm 로세팅되어있으므로 ,변경하지마십시오 .

참고

푸쉬업 플레이트에 기판의 종류마다 푸쉬업 핀의 위치를 나타내는 표시 ( 씰이나 유성펜 등 ) 를 해 두면 편리합니다.

3-13

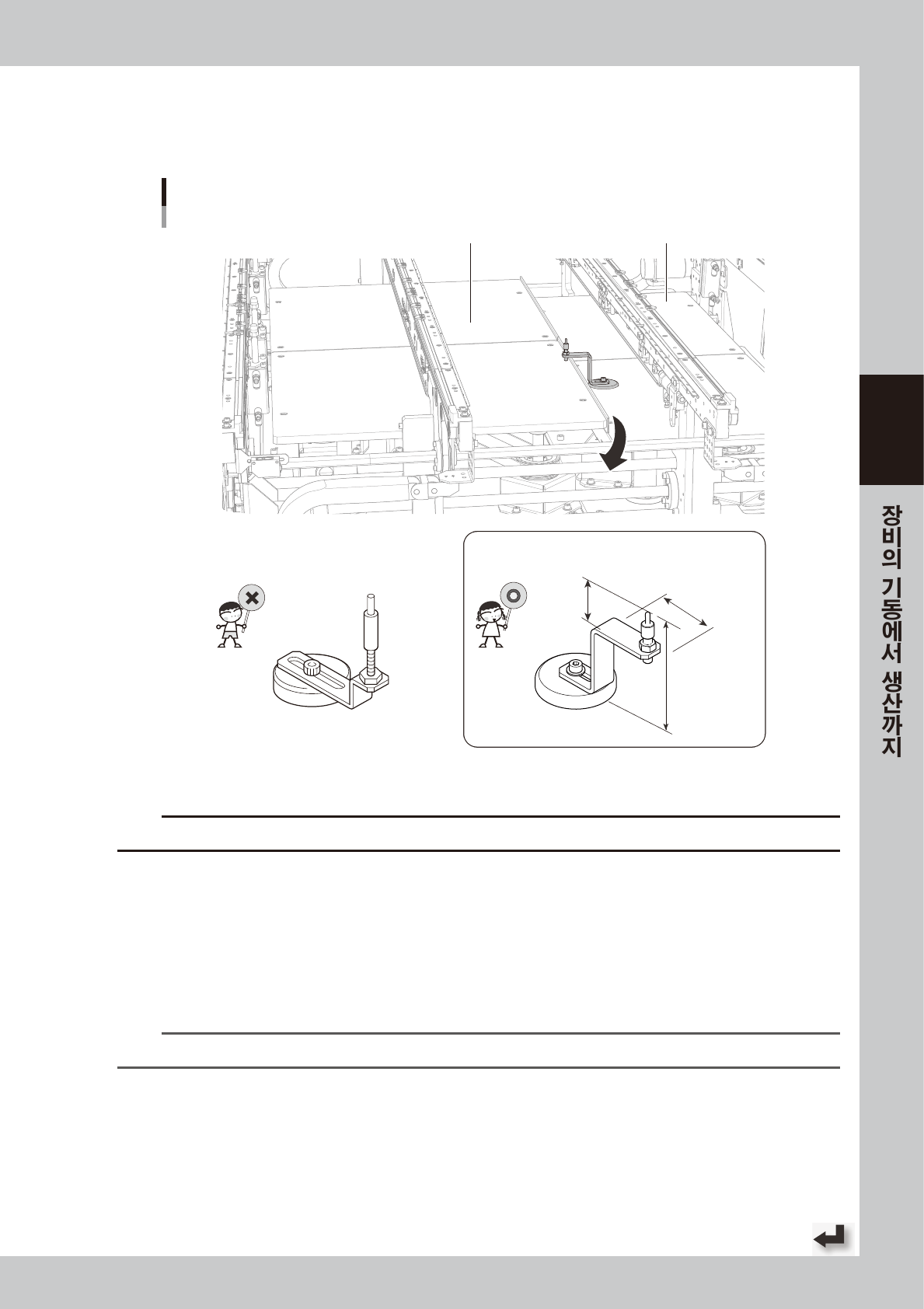

■ YSM20WR 듀얼레인에 푸쉬업 핀을 배치할 경우의 주의점

듀얼 레인에서 사용하는 푸쉬업 핀은 , 푸쉬업 플레이트와의 간섭을 방지하기 위해 특수한 형상으로 되어 있습니다 .

그러므로 기판 아래 20mm 이상의 부품이 있으면 푸시업 플레이트의 단차가 부품과 겹칠 가능성이 있으므로 주의가 필요

합니다 .

레인 2

푸쉬업 핀

듀얼레인의 배치

레인 1

듀얼 레인 전용 푸시 업 핀

23.7mm

41mm

76mm

표준 푸시업 핀

27306-KMK-00

주의

다른기계 ( 예를들어YS 시리즈및YSM20R 등 ) 의표준푸시업핀을듀얼레인사양의기계에사용하지마십시오 .

비상정지를 해제합니다 .

1. 대차 사양의 경우는 , 대차를 장착합니다 .

2. 장비의 안전커버를 닫고 , 비상정지를 해제합니다 .

장비를 리셋합니다 .

오퍼레이터 패널의「RESET」버튼을 눌러서 , 장비를 리셋합니다 .

요점

「RESET」버튼을 누르면 , 푸쉬업 플레이트가 하강하고 , 컨베이어가 반송위치로 이동합니다.
