3-30
3
2. 「도중부터 운전」기능을 사용
에러의 발생 등으로 생산 도중에 리셋한 기판을 계속해서 실장할 경우나 , 특정 블록 또는 특정한 탑재 포인트만
실장할 경우에「도중부터 운전」기능을 사용합니다 . 이 기능은 첫장째 기판에만 유효하고 , 그 다음 기판은 일반
적인 탑재 작업을 실행합니다 .
1
[ 도중부터 운전 ] 버튼을 누릅니다 .
「셋업」화면의 [ 도중부터 운전 ] 버튼을 누르면 ,「저장되어 있는 중단정보」화면이 표시됩니다 .
2
저장되어 있는 중단정보를 로딩합니다 .
1. 「저장되어 있는 중단정보」화면의 저장 일시와 상세내용을 확인한 후에 [OK] 버튼을 누르면 ,
「기판고정 확인」화면이 표시됩니다 .
2. 기판고정 확인 내용을 확인하고 , [OK] 버튼을 누르면「도중부터 운전」화면이 표시됩니다 .
n
요점
정전 등에 의해 시스템의 이상 종료가 발생했을 경우에는 ,「기판고정 확인」화면 말고도 「장비내부 확인」의 에러 메시지가
표시될 때가 있습니다. 메시지의 내용에 따라 장비의 내부를 확인해 주십시오 .

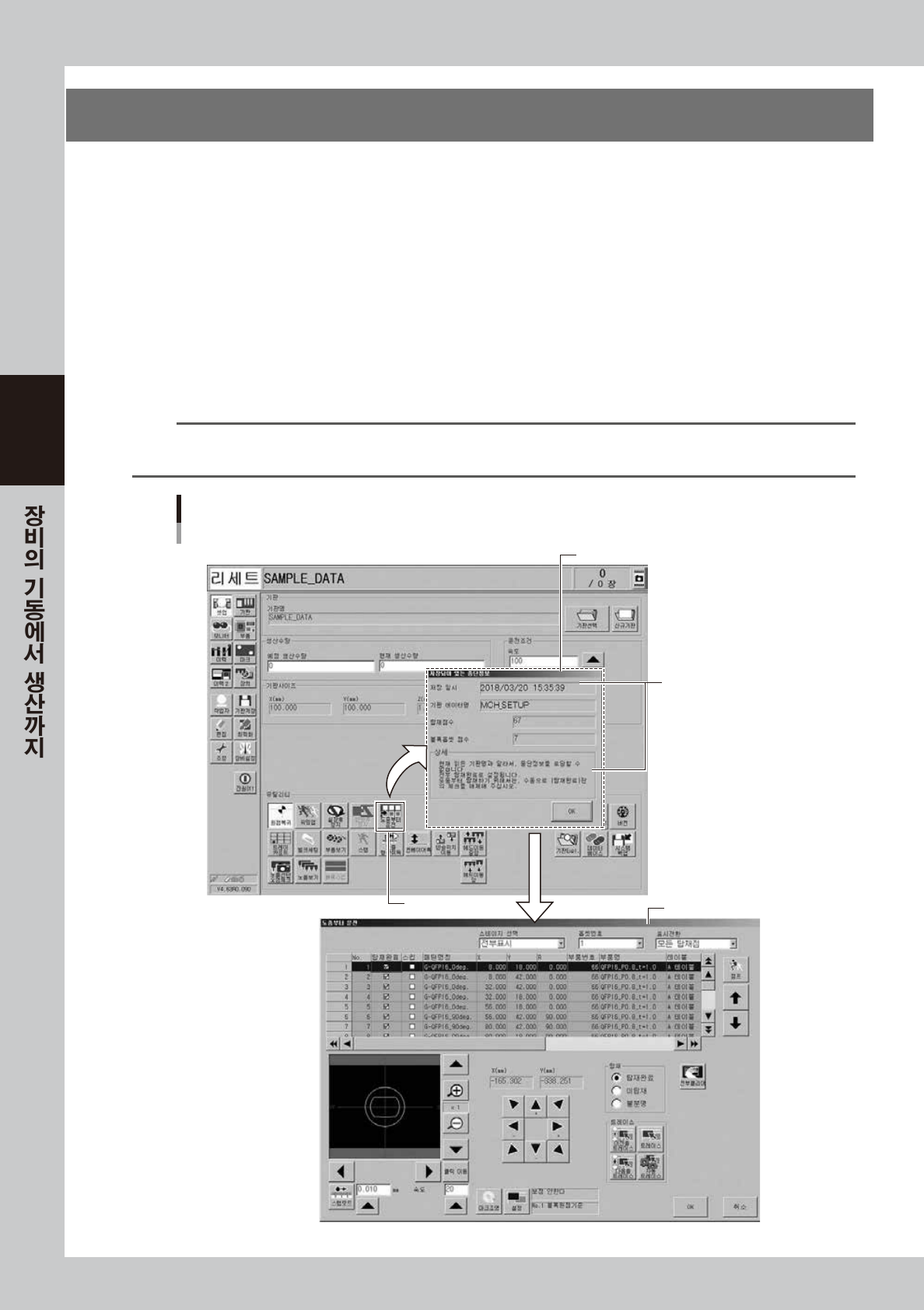

도중부터 운전
「셋업」 - 「도중부터 운전」 화면
[도중부터 운전] 버튼
「저장되어 있는 중단정보」 화면
「도중부터 운전」 화면
중단시간과 상세내용 확인
28320-KMK-00
3-31
3
3
탑재상태를 확인하고 편집합니다 .
중단 정보의 부품탑재 상태를 확인합니다 .
예를 들어 , 부품을 흡착하고 나서 탑재하기 전에 에러 정지된 경우에는「탑재정보」란에는「불분명」이라
고 표시됩니다 .
확인할 탑재 포인트를 선택하고 , [ 트레이스 ] 버튼을 누르면 , 실제의 탑재위치로 헤드유닛 ( 카메라 ) 이
이동합니다 . 기판의 각 탑재 포인트를 카메라로 확인하면서 ,「탑재상태 설정」란의 체크버튼을 누르면
선택한 탑재상태로 바뀝니다 .「불분명」한 탑재 부위를 전부「탑재완료」또는「미탑재」로 변경한 후에 ,
[OK] 버튼을 누르고 화면을 닫습니다 .
n
요점
「불분명」한 탑재 포인트가 있는 상태에서 [OK] 버튼을 누르면 , 에러 메시지가 표시되며「도중부터 운전」화면을 닫을 수 없습니다.

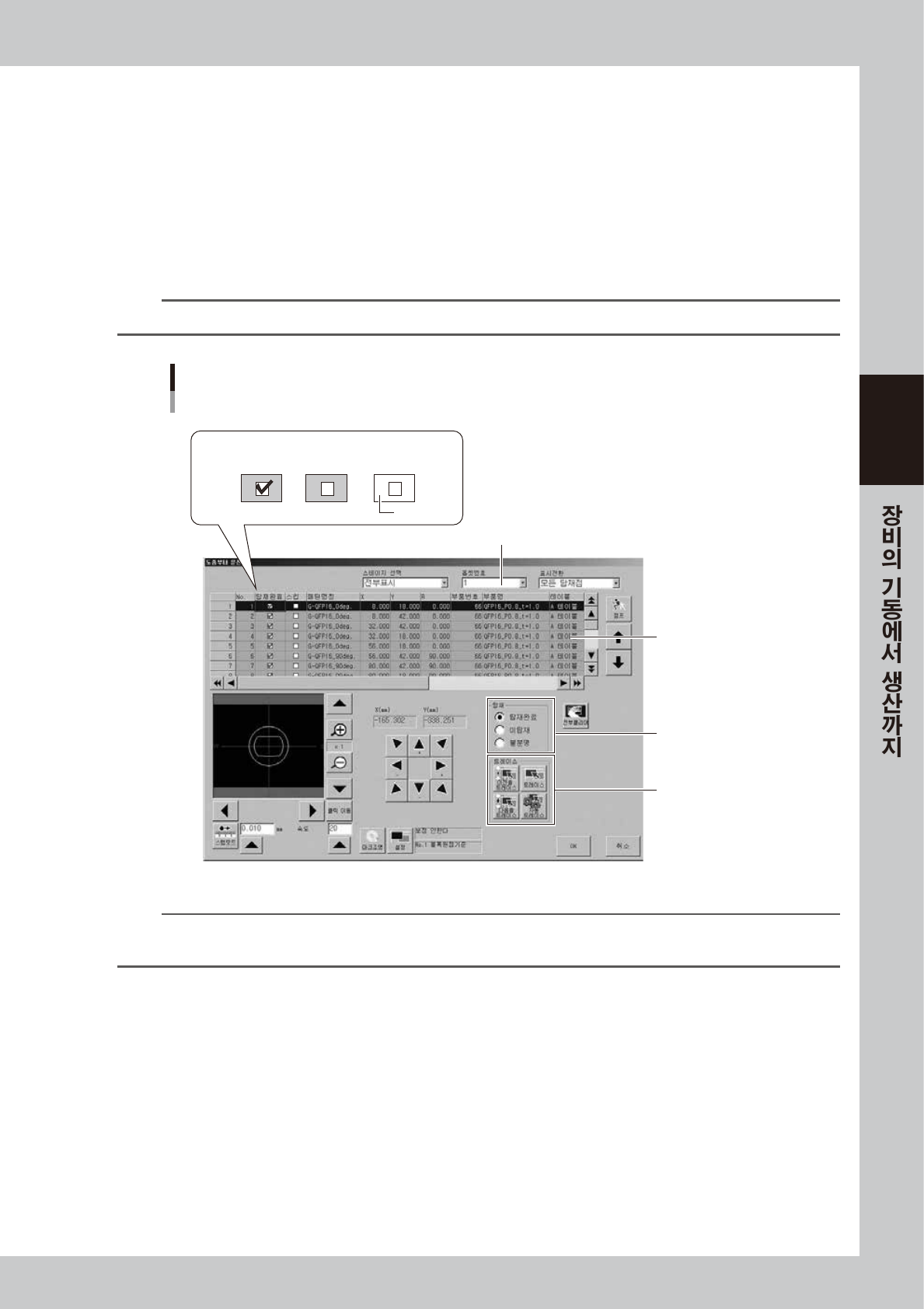

탑재상태의 편집
「도중부터 운전」 화면
[탑재상태 설정] 체크버튼
[트레이스] 버튼
「불분명」한 탑재점
<탑재상태>
탑재완료 미탑재 불분명
노란색 배경
「옵셋번호」 선택
28 321- K MK-0 0
n
요점
분할기판 등에서 블록옵셋 기능을 사용하고 있을 경우에는 ,「옵셋번호」를 선택해서 블록별로 탑재상태를 편집할 수가 있습니다.
단 ,「도중부터 운전」화면에서의 편집은 첫장째의 기판 실장만 유효합니다.
4
자동 운전을 다시 시작합니다 .
오퍼레이션 패널의「START」버튼을 눌러서 , 자동운전을 다시 시작합니다 .
자동운전을 재개하면 , 첫장째 기판에 대해「미탑재」로 되어 있는 탑재 포인트에 탑재합니다 .
3-32
3
█
「블록스킵」기능에 대해서
「도중부터 운전」기능은 , 탑재상태를 설정함으로서 , 특정한 부위에만 탑재시킬 수 있으므로 에러 발생시 뿐만 아니라 테
스트 실장을 할 때에도 유효합니다 . 본 장비에는 이「도중부터 운전」과 유사한 기능으로「블록스킵」기능이 있습니다 .
이 기능은 , 블록단위로 실장 / 스킵을 지정할 수 있습니다 .
n
요점
블록스킵 기능은 , 블록전개 ( 참고데이터 있음 ) 를 실행한 기판 데이터만 사용할 수가 있습니다 .
블록 전개에 대해서는 , 별책의 프로그래밍 매뉴얼을 참조해 주십시오 .
참고
다른 장비에서 작성한 기판 데이터를 사용할 때 , 그 장비의 버전이 낮을 경우 (V3.11STDR1.00 미만 ) 에는 본 장비에서 블록 전개
를 다시 할 필요가 있습니다 . 또한 , 블록옵셋이 512 이상 있을 경우에는 , 이 기능을 사용할 수 없습니다.
1
[ 블록스킵 ] 버튼을 누릅니다 .
「셋업」화면의 [ 블록스킵 ] 버튼을 눌러서「블록스킵 유틸리티」화면을 표시합니다 .

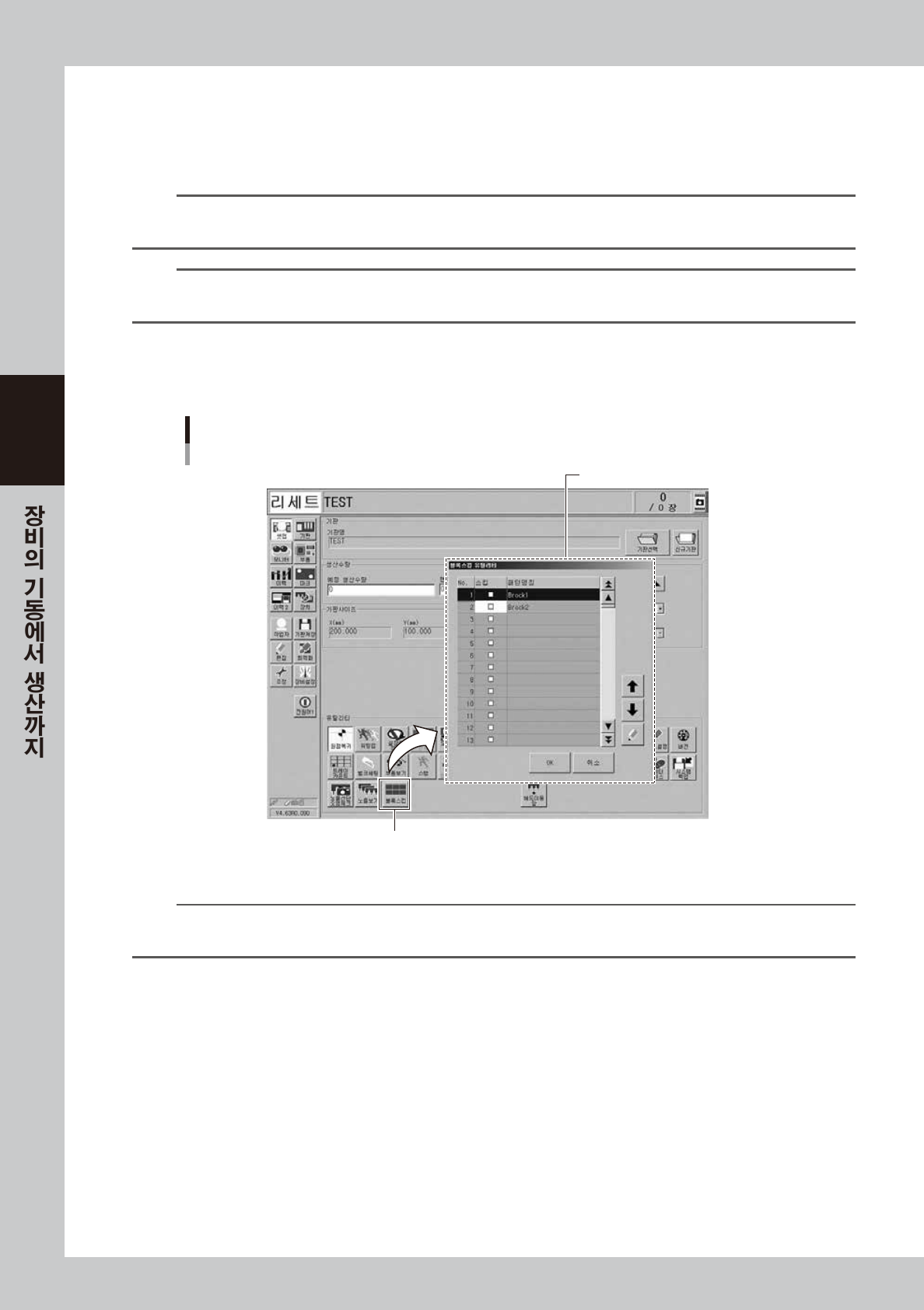

블록스킵 기능
「셋업」 - 「블록스킵 유틸리티」 화면
「블록스킵 유틸리티」 화면
[블록스킵] 버튼
28 322-KM K- 00
n
요점
[ 블록스킵 ] 버튼을 누르면 , 눌러진 상태로 유지되며 버튼을 다시 누르면 무효로 됩니다. 또한 , 다른 기판 데이터를 읽었을 경우나 ,
전원을 OFF 한 경우에도 [ 블록스킵] 버튼이 OFF 되어서 무효로 됩니다 .
