1-62
1
8. 그 외의 옵션
본 장비의 옵션 장치에는 코플래너리티 체커 , 이오나이저 , UPS( 무정전 전원장치 ) 가 있습니다 .

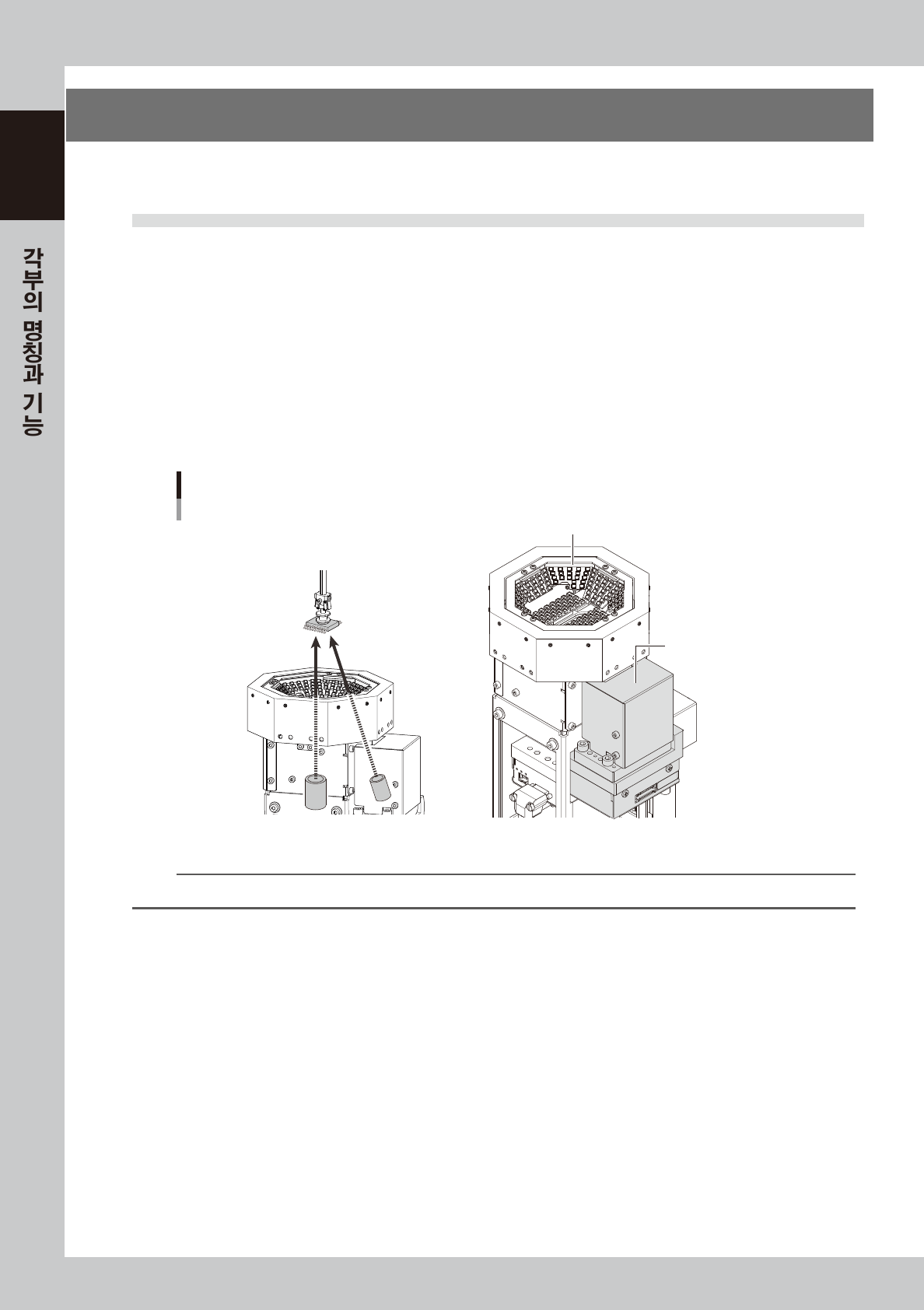

8.1 코플래너리티 체커
옵션으로 , 코플래너리티 체커 기능을 겸비한 멀티 카메라를 선택할 수가 있습니다.
일반적인 멀티 카메라의 부품 인식에 덧붙여, 코플래너리티 체커로 사선방향에서 부품을 인식함에 따라 QFP 나
SOP 의 리드 및 BGA 의 범프를 직선성( 리니어리티 ) 과 평탄성 ( 코플래너리티 ) 을 고속인식해서 양부판정을 실
행합니다 .
기능에는 다음의 2 가지가 있습니다.
・
코플래너리티체크
리드부품및볼부품의단자최하면의균일성을검사함으로서 ,리드들뜸에의한실장불량을방지합니다 .
・
부품인식면높이체크
리드부품의표리반전탑재를방지합니다 .
코플래너리티 체커
멀티 카메라
코플래너리티 체커
27136-KMK-00
n
요점
코플래너리티 체커에 관한 상세한 내용은 ,「프로그래밍 매뉴얼」을 참조해 주십시오 .
1-63
1
8.2 이오나이저
이오나이저는 정전기를 완화하는 목적으로 설치되어 있습니다.
단 , 이오나이저의 제전 성능은 제전 대상이 되는 기판과 부품의 재질 , 형상에 따라서 달라지므로 반드시 제전이
보장되는 것은 아닙니다.
본 장비의 이오나이저는 안전커버의 안쪽면에 설치되어 있으며 , 공장 출하시의 이오나이저의 방향은 피더의 부품
흡착 위치 부근을 향하고 있습니다만, 기판 및 부품의 사양에 맞춰서 설치 각도를 임의로 변경할 수가 있습니다.
이오나이저
이오나이저
POWER
ALARMRUN
CLEANING
RESET
CLEANING TIMER
T SELECT
이오나이저 인디케이터 패널
27137-KMK-00
█ 이오나이저의인디케이터표시
POWER
전원이정상적으로투입되었을때에녹색 LED 가점등합니다 .
RUN
정상운전시에녹색 LED 가점등합니다 .
ALARM
방전침이노화되었거나 ,기기내부의이상이발생했을때에빨간색LED 가점등합니다 .
본체측에도알람을표시합니다 .
CLEANING TIMER
T.SELECT 의트리머를돌려서설정한시간이경과화면 「CLEANING」 의노란색 LED 가점등
합니다 .
「RESET」 버튼을누르면 ,노란색LED 가소등합니다 .※단 ,출하시에는미설정입니다 .
n
요점
이오나이저의 상세 사양은 , 제조사의 취급 설명서를 참조해 주십시오 .
1-64
1
█ 이오나이저의설치각도변경순서
필요에따라다음과같이이오나이저의설치각도를변경해주십시오 .
참고
이오나이저의 설치 각도 기준 ( 앞쪽 이오나이저의 경우 )
・
0 도 : 피더부품 흡착위치 부근
・
상향 15 도 : 기판반송 위치에서의 앞쪽 컨베이어 프레임의 부근 ( 컨베이어 앞쪽 기준 장비의 경우 )
이오나이저의 설치각도
이오나이저
테이프 피더
15도
피더부품 흡착위치컨베이어 프레임(앞쪽)
설치각도 ： 15도
설치각도 ： 0도 (출하시)
27138-KMK-00
1
e
이오나이저의 전원을 OFF 합니다 .
1. 비상정지 버튼을 누르고 , 안전 커버를 열면 , 이오나이저로의 전원 공급이 차단됩니다 .
2. 이오나이저의「POWER」의 녹색 LED 가 소등되어 있는지 확인해 주십시오 .
w
경고
이오나이저의 방전침은 만지지 마십시오 .
2
이오나이저의 고정볼트를 풉니다 .
육각렌치 (5) 로 이오나이저 좌우의 고정 볼트를 풀어 주십시오 . 볼트를 분리할 필요는 없습니다 .
이오나이저의 고정볼트 풀기
이오나이저 고정볼트
27139-KMK-00
