1-11
1
3.1.2 FM 헤드 유닛
FM 헤드 유닛은 , 5 개의 부품 흡착•탑재를 헤드를 가지고 있습니다.
부품높이 28mm 까지 대응 가능하며 , 대형과 이형 부품을 탑재하는데 적합합니다.
FM헤드 유닛
헤드1
24mm
사이드뷰 카메라
피듀셜 카메라 (카메라1)
피듀셜 카메라 (카메라2)
사이드뷰 카메라 확산판
헤드5
27112-KMK-00
1-12
1
3.2 노즐의 종류
부품 흡착을 안정되게 실행하기 위해서는 , 부품에 맞는 노즐을 사용할 필요가 있습니다.

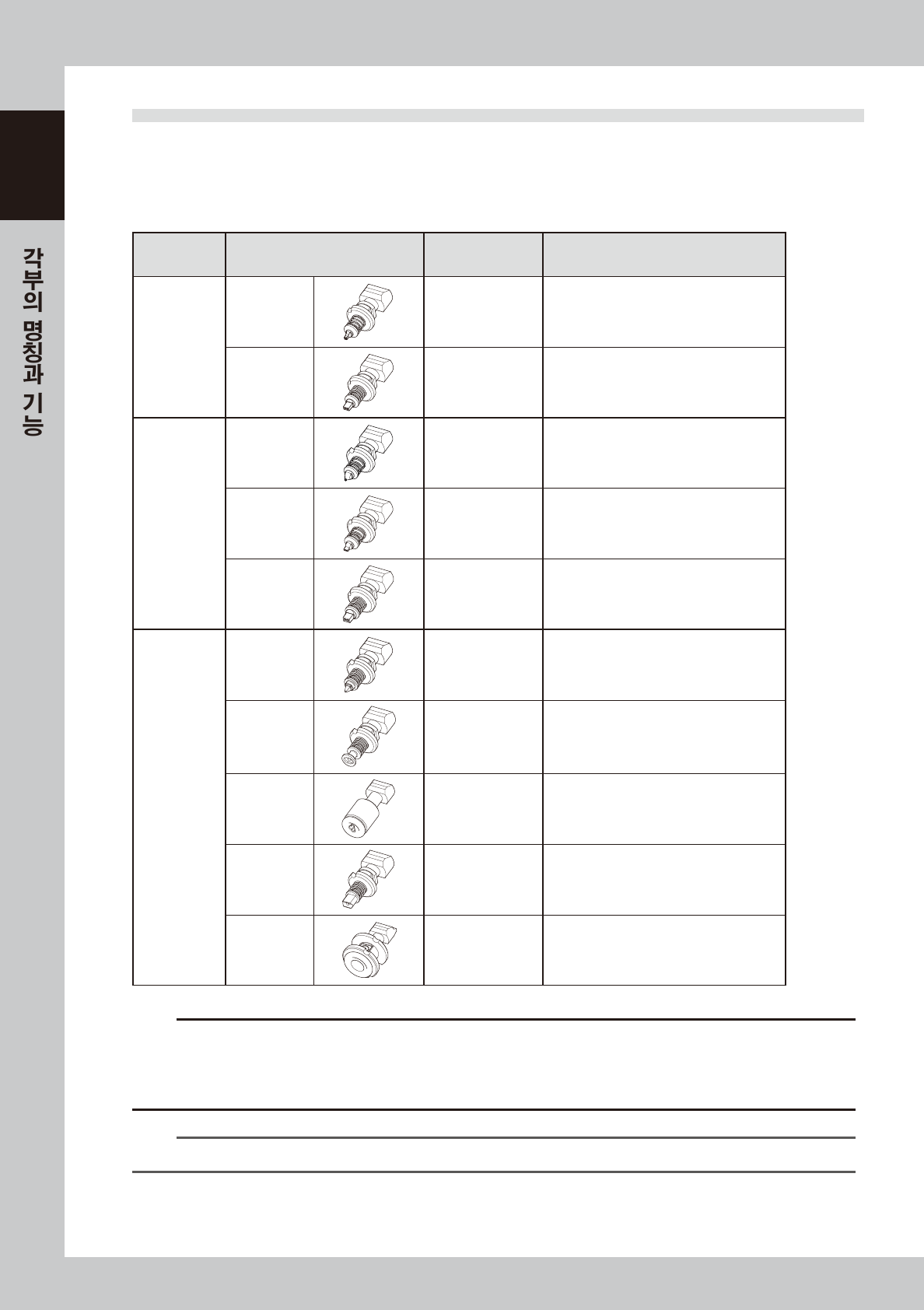

3.2.1 HM 헤드 /FM 헤드용 노즐
■ HM 헤드 /FM 헤드용노즐리스트
명칭 노즐타입
장착가능한
헤드 NO.
대응부품예
표준
30X 계노즐
Type301A
모든헤드 0603~1005 사이즈의부품
Type302A
모든헤드 1608~3216 사이즈의부품
협인접
31X 계노즐
Type311A
모든헤드 0603 사이즈의부품
Type312A
모든헤드 1005~1608 사이즈의부품
Type313A
모든헤드 2012~3225 사이즈의부품
표준
・
협인접
공통노즐
Type3010A
Type3110A
모든헤드 0402 사이즈의부품 ( 특정타입 )
Type303A
Type314A
모든헤드 4532~7343 사이즈의부품과SOP
Type304A
Type315A
모든헤드 QFP등
Type306A
Type317A
모든헤드 원통형칩 （멜프형）전용
Type307A
Type318A
HM 헤드 :3,8 번
FM 헤드 : 모든헤드
☐
32mm~45mm부품
c
주의
노즐은Z:LEX(YSM20,YSM20W,YSM20R,YSM20WR),YS 시리즈 ( 단 ,YS88 은제외 ) 의전용노즐입니다 .다른장비에서는사
용하지마십시오 .
Type307A 노즐은 ,전용노즐홀더를겸비한헤드 (HM 헤드 :3 번과8 번 ) 에만장착할수있습니다 .
인접하는헤드와간섭하므로 ,최대노즐직경은 ,φ 13.5mm 입니다 .
n
요점
부품의 종류 및 부품 사이즈에 관한 상세한 내용은 납입 사양서를 참조하여 주십시오 .
1-13
1
3.3 노즐 스테이션 ( 옵션 )
노즐 스테이션이 장착되어 있는 장비는, 아래에 표시하는 각종 노즐을 수납하고 자동으로 교환할 수가 있습니다.
노즐 스테이션과 대응하는 헤드 및 노즐타입은 다음과 같습니다.

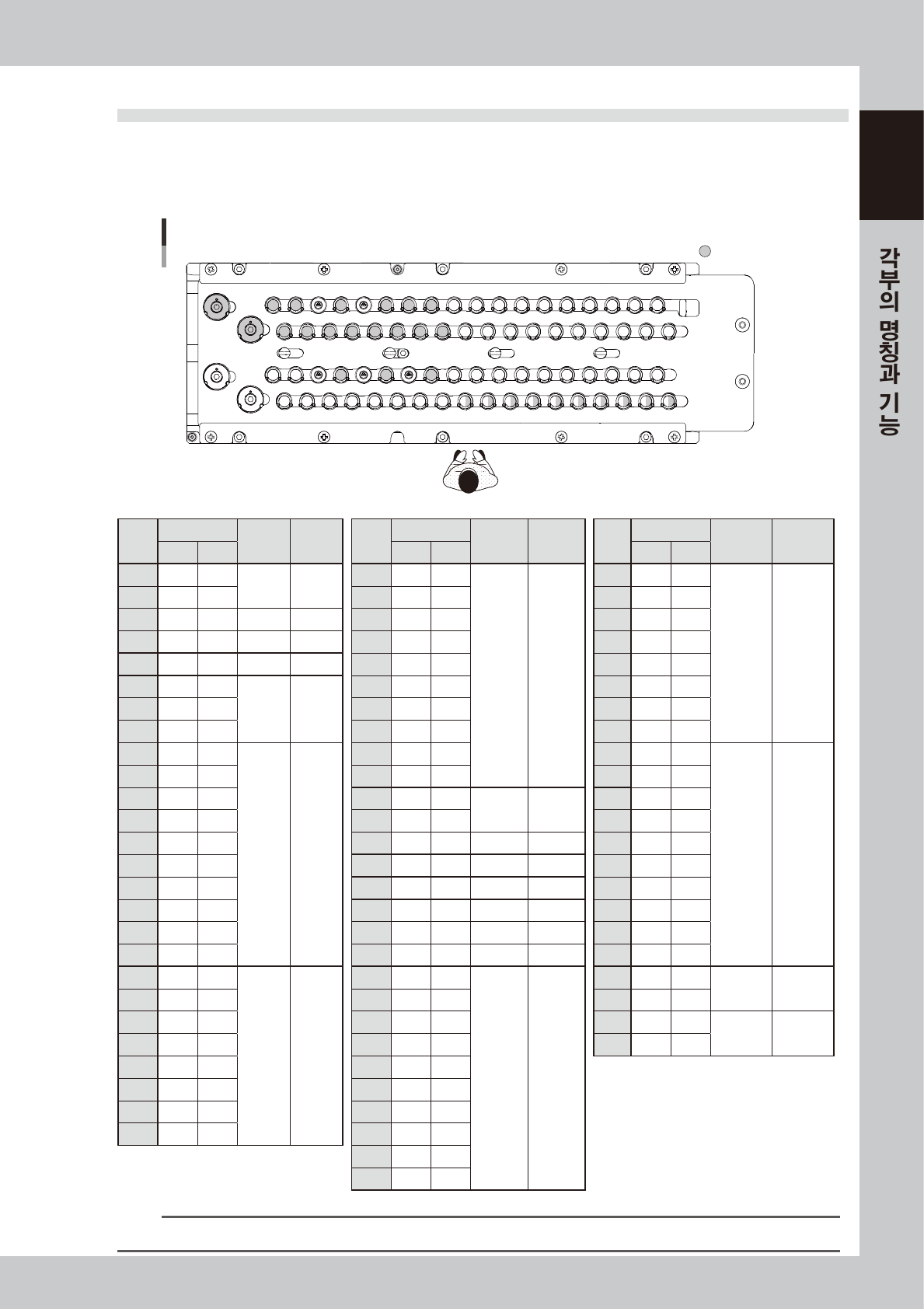

3.3.1 HM 헤드용 노즐 스테이션
HM헤드용
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
19
38
20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36
37 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54
55 56 57
76
58 59 60 61 62 63 64 65 66 67 68 69 70 71 72
73
74
75
：특주 영역
27113-KMK-00
No.
헤드 No.
표준 협인접 No.
헤드 No.
표준 협인접 No.
헤드 No.
표준 협인접
1빔 2빔 1빔 2빔 1빔 2빔
1 - -
특주 특주
27 10 1
302A 313A
55 8 3
3010A 3110A
2 - - 28 9 2 56 7 4
3 9 1 304A 315A 29 8 3 57 6 5
4 - - 특주 특주 30 7 4 58 5 6
5 7 3 304A 315A 31 6 5 59 4 7
6 - -
특주 특주
32 5 6 60 3 8
7 - - 33 4 7 61 2 9
8 - - 34 3 8 62 1 10
9 10 1
303A 314A
35 2 9 63 10 1
특주 311A
10 9 2 36 1 10 64 9 2
11 8 3 37 10 1
3010A 3110A
65 8 3
12 7 4 38 9 2 66 7 4
13 6 5 39 5 5 304A 315A 67 6 5
14 5 6 40 - - 특주 특주 68 5 6
15 4 7 41 3 7 304A 315A 69 4 7
16 3 8 42 - - 특주 특주 70 3 8
17 2 9 43 1 9 304A 315A 71 2 9
18 1 10 44 - - 특주 특주 72 1 10
19 - -
특주 특주
45 10 1
301A 312A
73 - -
특주
(13.5mm)
특주
(13.5mm)
20 - - 46 9 2 74 - -
21 - - 47 8 3 75 8 3
307A 318A
22 - - 48 7 4 76 3 8
23 - - 49 6 5
24 - - 50 5 6
25 - - 51 4 7
26 - - 52 3 8
53 2 9
54 1 10
n
요점
특주 노즐의 헤드 No.는 임의로 설정할 수 있습니다.
