기판 누름 플레이트의 위치를 조정합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를 오픈합니다 . 대차 사양의 경우는 대차를 탈착합니다 .
2. 십자 드라이버로 기판 누름 플레이트의 나사를 느슨하게 합니다 . ( 분리할 필요는 없습니다 .)
3. 기판의 사이즈와 형상에 맞춰서 , 기판 누름 플레이트의 위치를 조정합니다 .
4. 기판 누름 플레이트의 나사를 체결합니다 .
참고
기판 누름 플레이트가 기판을 누르는 길이는 3mm 입니다 .
기판 누름 플레이트의 위치조정
십자 드라이버
기판누름 플레이트
나사를 풀어서 기판 누름 플레이트를 이동시킨다
・플레이트가 균일하게 배치되어 있지 않다
・플레이트와 부품 탑재점이 너무 가깝다
█ 조정 포인트
・플레이트가 균일하게 배치되어 있다
・플레이트 부근에 슬릿 등이 없다
・플레이트 수가 모자라다
・기판의 슬릿 부분에 배치되어 있다
기판 누름 플레이트를 이동시킨다
3mm
듀얼 스테이지:스테이지1의 예
27304-KMK-00
3-17
3
4
하류측 스테이지의 기판 누름 플레이트를 조정합니다 .(YSM20R 듀얼 스테이지 사양 )
1. 대차 사양의 경우는 , 대차를 장착합니다 .
2. 장비의 안전커버를 닫고 , 비상정지를 해제합니다 .
3. 「장치」화면의 [ 기판반송 ] 버튼을 누릅니다 .
4. 「기판반송」화면이 표시되므로 ,「모든 위치」에 체크되어 있는지 확인하고 [OK] 버튼을 누릅니다 .
5. 「기판의 반입고정」확인 화면의 [OK] 버튼을 누르면 , 상류측 스테이지에서 하류측 스테이지에 기판
을 반송해서 하류측의 실장위치에 기판이 고정됩니다 .
6. 전술의 Step2-3 과 같은 식으로 하류측 스테이지의 기판누름 플레이트의 위치를 조정합니다 .

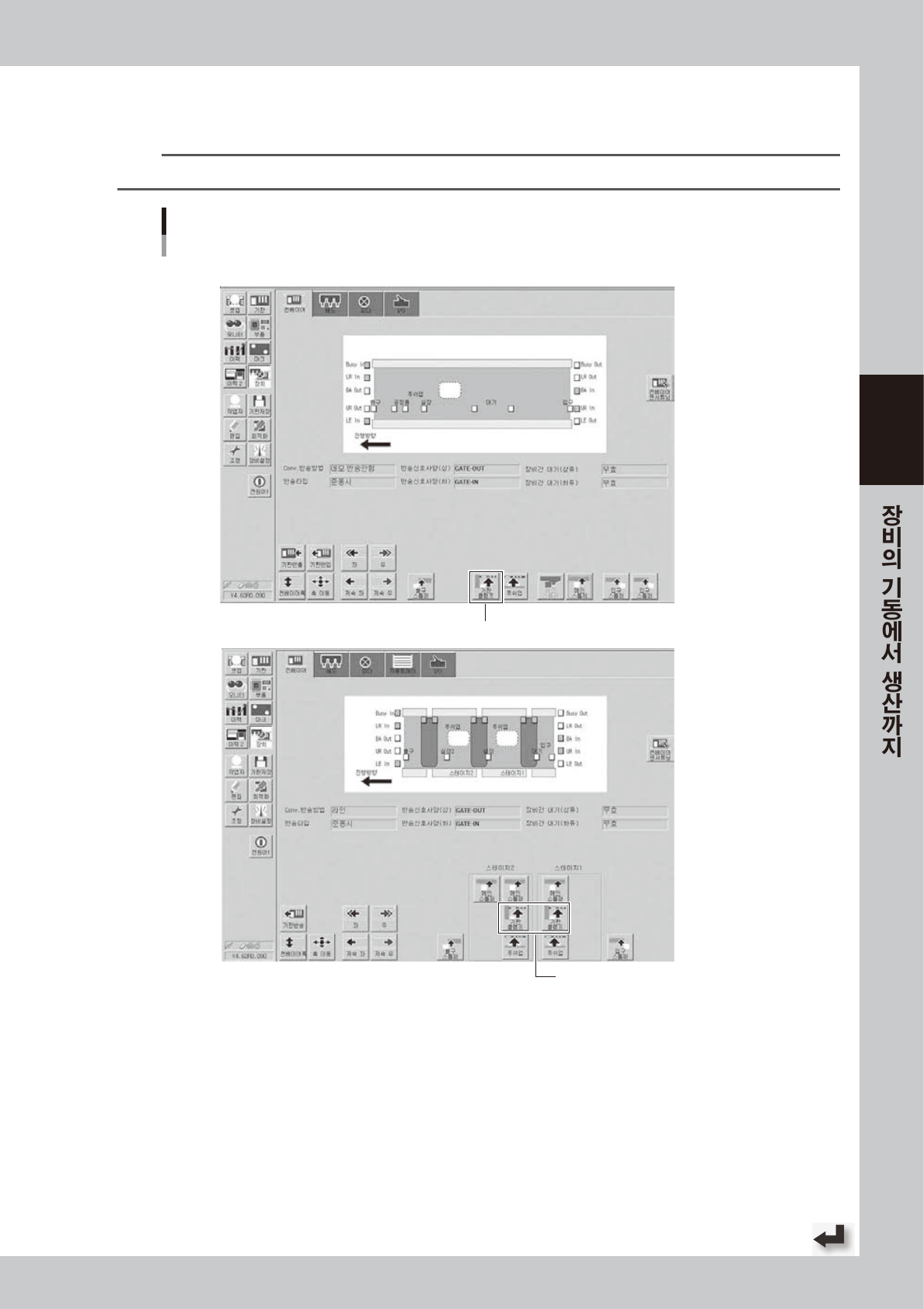

하류측 스테이지의 기판고정
[장치] - 「컨베이어」 화면
[기판반송] 버튼
「모든 위치」 에 체크
◼ 듀얼 스테이지 사양
28328-KMK-00
5
기판을 반출합니다 .
1. 대차 사양의 경우는 , 대차를 세팅합니다 .
2. 장비의 안전커버를 닫고 , 비상정지 버튼을 해제합니다 .
3. YSM20R 싱글레인 /YSM20WR 듀얼레인 사양은 「장치」-[ 기판반출 ] 버튼을 누르고 , YSM20R 듀
얼 스테이지 사양은 「장치」-[ 기판반송 ] 버튼을 누릅니다 .
참고
YSM20R 듀얼 스테이지 사양은「기판반송」화면이 표시되므로 ,「모든 위치」에 체크되어 있는지 확인하고 [OK] 버튼을 누릅니다.
4. 「기판반입 고정」화면의 [OK] 버튼을 누르면 , 실장위치에서 출구 컨베이어로 기판을 반출합니다 .
참고
YSM20R 듀얼 스테이지 사양의 경우는 , 하류측 스테이지에서 출구 컨베이어로 기판을 반출합니다 .
5. 기판을 손으로 꺼냅니다 .
참고
이번 작업에서는 기판반송을「모든 위치」로 해서 반송했습니다만 ,「기판반송」확인 화면에서 「입구→상류측 스테이지」「상류측 스
테이지→하류측 스테이지」「하류측 스테이지→출구」에 체크하면 체크한 구간만 기판반송을 할 수가 있습니다.
