4.1.5 커버 테이프와 캐리어 테이프의 처리
일상적인 작업으로서, 사용 종료한 커버 테이프와 캐리어 테이프를 정기적으로 처리할 필요가 있습니다.
█
커버테이프의처리에대해서
n
요점
특히 , 스플라이싱 기능을 사용해서 연속으로 부품을 공급할 경우, 다음 그림과 같이 사용 종료한 커버 테이프가 꽉 차서 테일
커버가 밀려서 자동적으로 열립니다. (8mm 테이프 부품 2 릴 정도 )
이럴 경우에도 , 다음과 같은 순서로 사용 종료한 커버 테이프를 테일 커버 안쪽의 엣지커터로 절단해 주십시오 .
테일 커버가 자동적으로 열린 상태
밀려서 나온 커버 테이프테일 커버
27225-KMK-00
1

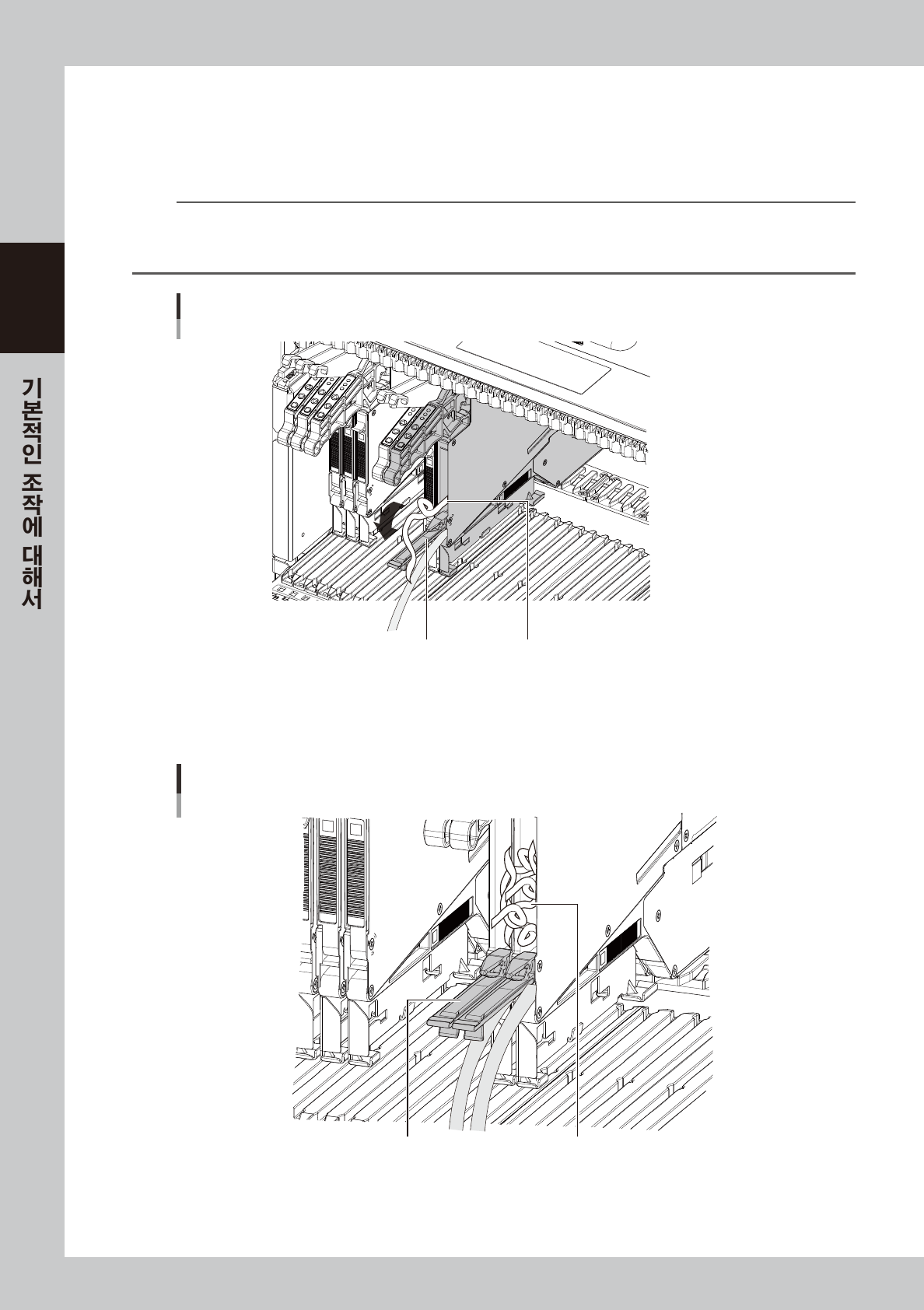

사용 종료한 커버 테이프를 확인합니다 .
테일 커버를 열어서 , 피더내에 사용 종료한 커버 테이프가 쌓여 있지 않은지 확인해 주십시오 .
사용 종료한 커버 테이프의 확인
테일 커버
피더내의 커버 테이프 확인
27226-KMK-00
2-63
2
2
사용 종료한 커버 테이프를 절단합니다 .
커버 테이프가 쌓여 있으면 , 테일 커버 안쪽에 설치되어 있는 엣지커터로 커버 테이프를 절단해 주십시
오.
커버 테이프의 절단
커버 테이프를 절단해서 처리
엣지 커터
27227-KMK-00
3
테일 커버를 닫아 주십시오 .
테일 커버는 자석식으로 되어 있습니다 .
테일커버 닫기
테일커버
마그넷
27228-KMK-00
2-64
2
█
캐리어테이프의처리에대해서
사용 종료한 캐리어 테이프는 아래 그림과 같이 빈 테이프 박스내에 쌓입니다 .
정기적으로 박스내부를 확인해서 , 캐리어 테이프를 처리해 주십시오 .
캐리어 테이프의 처리
빈 테이프 박스
컷트된 캐리어 테이프
27229-KMK-00
