1-39
1
1. 대기스톱퍼
이미실장위치에기판 (PCB) 이있을경우 ,컨베이어내에반입된기판은대기스톱퍼위치에서대기합니다 .
2. 스테이지 1메인스톱퍼
스테이지1의실장위치의기판스톱퍼입니다.컨베이어내에반입된기판 (PCB) 은메인스톱퍼에닿아서실장위치에서정지합니다.
3. 스테이지 2메인스톱퍼
스테이지 2 의실장위치의메인스톱퍼는2 개있으며 ,기판사이즈에따라서사용하는스톱퍼가달라집니다 .
4. 출구스톱퍼
하류측의장비에서기판요구신호가출력되지않았을경우 ,실장후의기판 (PCB) 은출구스톱퍼의위치에서대기합니다 .
5. 스테이지 1,스테이지 2푸쉬업플레이트
6. 푸쉬업핀
실장하는기판의사양에맞춰서 ,푸쉬업핀을푸쉬업플레이트상에배치합니다 .실장위치에기판이도착하면 ,푸쉬업플레이트가
상승하고푸쉬업핀으로기판 (PCB) 을아래방향에서서포트합니다 .
7. 기판누름플레이트
8. 기판클램프보드 ( 클램프보드ASSY)
실장위치에기판이도착하면 ,기판클램프보드가상승합니다 .기판 (PCB) 의틀을기판클램프보드로들어올리고기판누름
플레이트사이에끼워서고정합니다 .기판누름플레이트는기판의사양에맞춰서위치를변경합니다 .
9. 푸쉬업핀간섭방지센서
푸쉬업플레이트상승시 ,만약에푸쉬업핀등이푸쉬업플레이트와컨베이어프레임사이에있어도센서가컨베이어와의간섭을
검지해서푸쉬업플레이트의동작을정지시킵니다 .
1-40
1

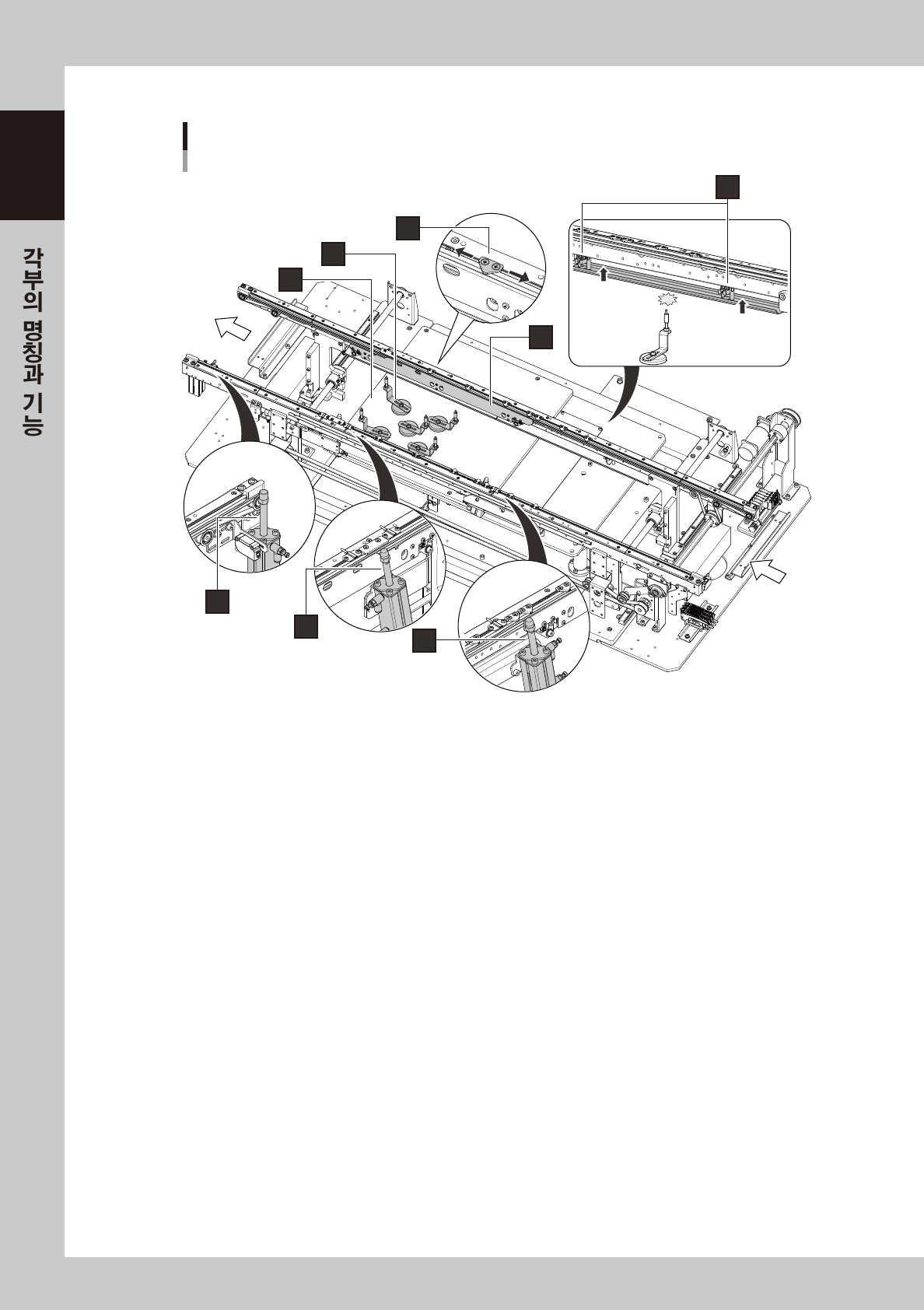

█ YSM20R싱글레인L=360mm 사양
컨베이어 유닛
싱글레인 L=360mm사양 (우→좌 흐름의 예)
기판반송 방향
6
1
4
7
8
5
2
3
27123-KMK-00
1. 대기스톱퍼
이미실장위치에기판 (PCB) 이있을경우 ,컨베이어내에반입된기판은대기스톱퍼위치에서대기합니다 .
2. 메인스톱퍼
실장위치의기판스톱퍼입니다 .컨베이어내에반입된기판 (PCB) 은메인스톱퍼에닿아서실장위치에서정지합니다 .
싱글레인사양의메인스톱퍼는1 군데입니다 .
3. 출구스톱퍼
하류측의장비에서기판요구신호가출력되지않았을경우 ,실장후의기판 (PCB) 은출구스톱퍼의위치에서대기합니다 .
4. 푸쉬업플레이트
5. 푸쉬업핀
실장하는기판의사양에맞춰서 ,푸쉬업핀을푸쉬업플레이트상에배치합니다 .실장위치에기판이도착하면 ,푸쉬업플레이트가
상승하고푸쉬업핀으로기판 (PCB) 을아래방향에서서포트합니다 .
6. 기판누름플레이트
7. 기판클램프보드 ( 클램프보드ASSY)
실장위치에기판이도착하면 ,기판클램프보드가상승합니다 .기판 (PCB) 의틀을기판클램프보드로들어올리고기판누름
플레이트사이에끼워서고정합니다 .기판누름플레이트는기판의사양에맞춰서위치를변경합니다 .
8. 푸쉬업핀간섭방지센서
푸쉬업플레이트상승시 ,만약에푸쉬업핀등이푸쉬업플레이트와컨베이어프레임사이에있어도센서가컨베이어와의간섭을
검지해서푸쉬업플레이트의동작을정지시킵니다 .
1-41
1
█ YSM20R싱글레인L=510mm 사양
컨베이어 유닛
싱글레인 L＝510㎜사양 (우→좌 흐름의 예)
기판반송 방향
6
1
4
7
8
5
2
3
27124-KMK-00
1. 대기스톱퍼
이미실장위치에기판 (PCB) 이있을경우 ,컨베이어내에반입된기판은대기스톱퍼위치에서대기합니다 .
싱글레인L=510mm사양에는대기스톱퍼가2 군데있으며 ,기판의사이즈에따라서사용하는스톱퍼가달라집니다 .
2. 메인스톱퍼
실장위치의기판스톱퍼입니다 .컨베이어내에반입된기판 (PCB) 은메인스톱퍼에닿아서실장위치에서정지합니다 .
싱글레인사양의메인스톱퍼는1 군데입니다 .
3. 출구스톱퍼
하류측의장비에서기판요구신호가출력되지않았을경우 ,실장후의기판 (PCB) 은출구스톱퍼의위치에서대기합니다 .
4. 푸쉬업플레이트
5. 푸쉬업핀
실장하는기판의사양에맞춰서 ,푸쉬업핀을푸쉬업플레이트상에배치합니다 .실장위치에기판이도착하면 ,푸쉬업플레이트가
상승하고푸쉬업핀으로기판 (PCB) 을아래방향에서서포트합니다 .
6. 기판누름플레이트
7. 기판클램프보드 ( 클램프보드ASSY)
실장위치에기판이도착하면 ,기판클램프보드가상승합니다 .기판 (PCB) 의틀을기판클램프보드로들어올리고기판누름
플레이트사이에끼워서고정합니다 .기판누름플레이트는기판의사양에맞춰서위치를변경합니다 .
싱글레인L=510mm사양에는 ,클램프보드ASSY 가대
・
소2 개씩있습니다 .
8. 푸쉬업핀간섭방지센서
푸쉬업플레이트상승시 ,만약에푸쉬업핀등이푸쉬업플레이트와컨베이어프레임사이에있어도센서가컨베이어와의간섭을
검지해서푸쉬업플레이트의동작을정지시킵니다 .
