1-59
1
7.2 컨베이어의 XY 축 구성
█ YSM20R듀얼스테이지
플러스 방향
마이너스 방향
YB축
YA축
YA축 (1빔)
XA축
XA축 (1빔)
XB축
U1축
W1축
W4축
W2축
U2축
W3축
축 구성
듀얼 스테이지 (우→좌 흐름의 예)
■ 주축부
■ 컨베이어
PU1축
PU2축
스테이지 2
스테이지 1
입구 컨베이어
출구 컨베이어
27134-KMK-00
█ 주축
축명칭 기능과역할
1빔
XA 축
컨베이어의기판반송방향과평행하게헤드유닛을이동시킵니다 .
정면에서봤을때 ,우측이플러스방향입니다 .
YA 축
컨베이어의기판반송방향과직각방향으로헤드유닛을이동시킵니다 .
안쪽이플러스방향입니다 .
2빔
XA,XB 축
컨베이어의기판반송방향과평행하게헤드유닛을이동시킵니다 .
정면에서봤을때 ,우측이플러스방향입니다 .
YA,YB 축
컨베이어의기판반송방향과직각방향으로헤드유닛을이동시킵니다 .
안쪽이플러스방향입니다 .
█ 컨베이어
축명칭 기능과역할
U1,U2 축
컨베이어 (W2,W3) 를Y 축방향으로이동시킵니다 .안쪽이플러스방향입니
다 .헤드유닛과실장위치를가깝게함으로서택타임을향상시킬수있습니다 .
W1,W2,W3,W4 축 컨베이어폭을변경합니다 .컨베이어가열리는쪽이플러스방향입니다 .
PU1,PU2 축 푸쉬업플레이트를상하로동작시킵니다 .윗방향이플러스입니다 .
1-60
1

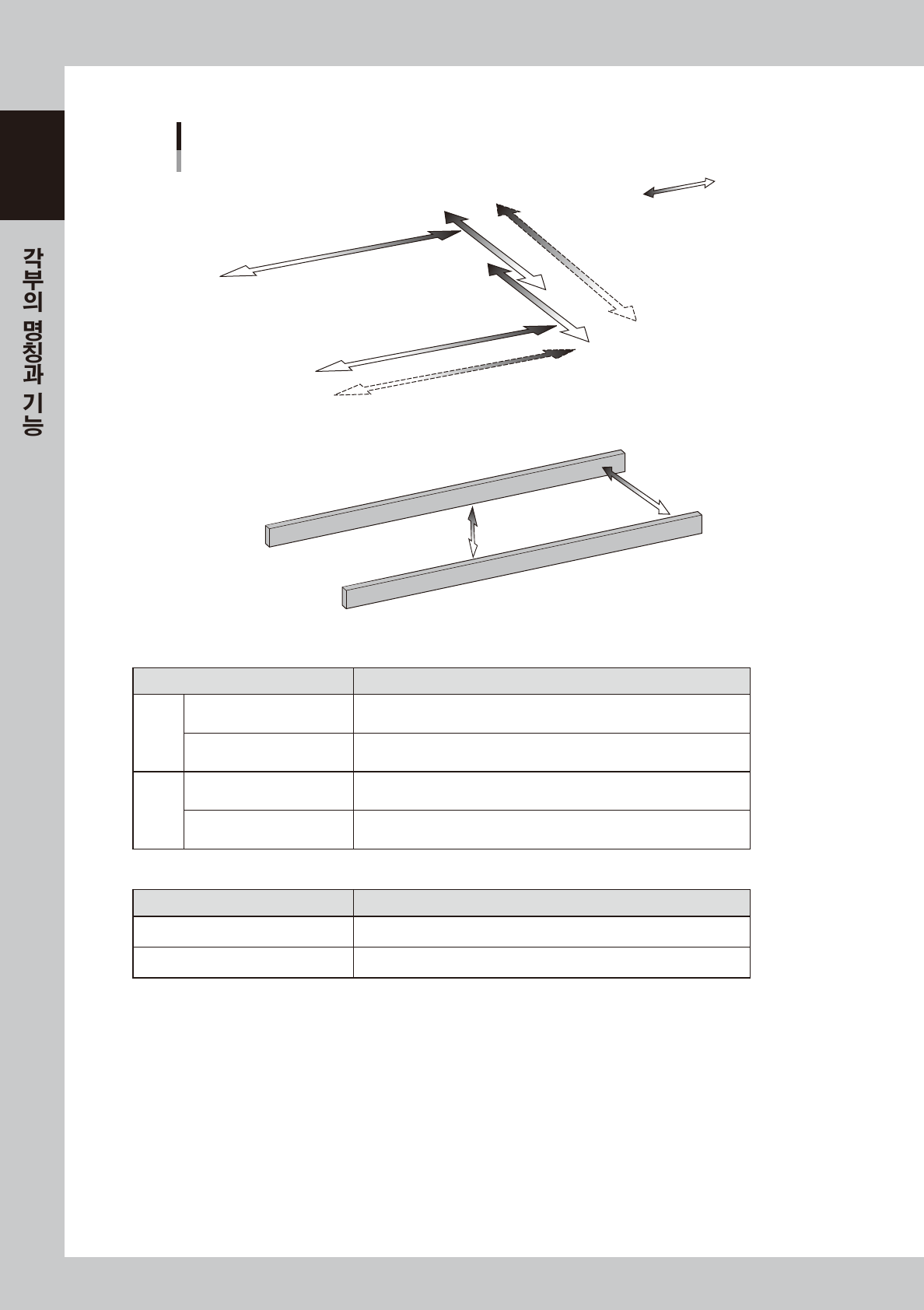

█ YSM20R싱글레인
플러스 방향
마이너스 방향
축 구성
싱글레인 (우→좌 흐름의 예)
■ 주축부
■ 컨베이어
YB축
YA축
YA축 (1빔)
XA축
XA축 (1빔)
XB축
W축
PU축
27135-KMK-00
█ 주축
축명칭 기능과역할
1빔
XA 축
컨베이어의기판반송방향과평행하게헤드유닛을이동시킵니다 .
정면에서봤을때 ,우측이플러스방향입니다 .
YA 축
컨베이어의기판반송방향과직각방향으로헤드유닛을이동시킵니다 .
안쪽이플러스방향입니다 .
2빔
XA,XB 축
컨베이어의기판반송방향과평행하게헤드유닛을이동시킵니다 .
정면에서봤을때 ,우측이플러스방향입니다 .
YA,YB 축
컨베이어의기판반송방향과직각방향으로헤드유닛을이동시킵니다 .
안쪽이플러스방향입니다 .
█ 컨베이어
축명칭 기능과역할
W축 컨베이어폭을변경합니다 .컨베이어가열리는쪽이플러스방향입니다 .
PU 축 푸쉬업플레이트를상하로동작시킵니다 .윗방향이플러스입니다 .
1-61
1

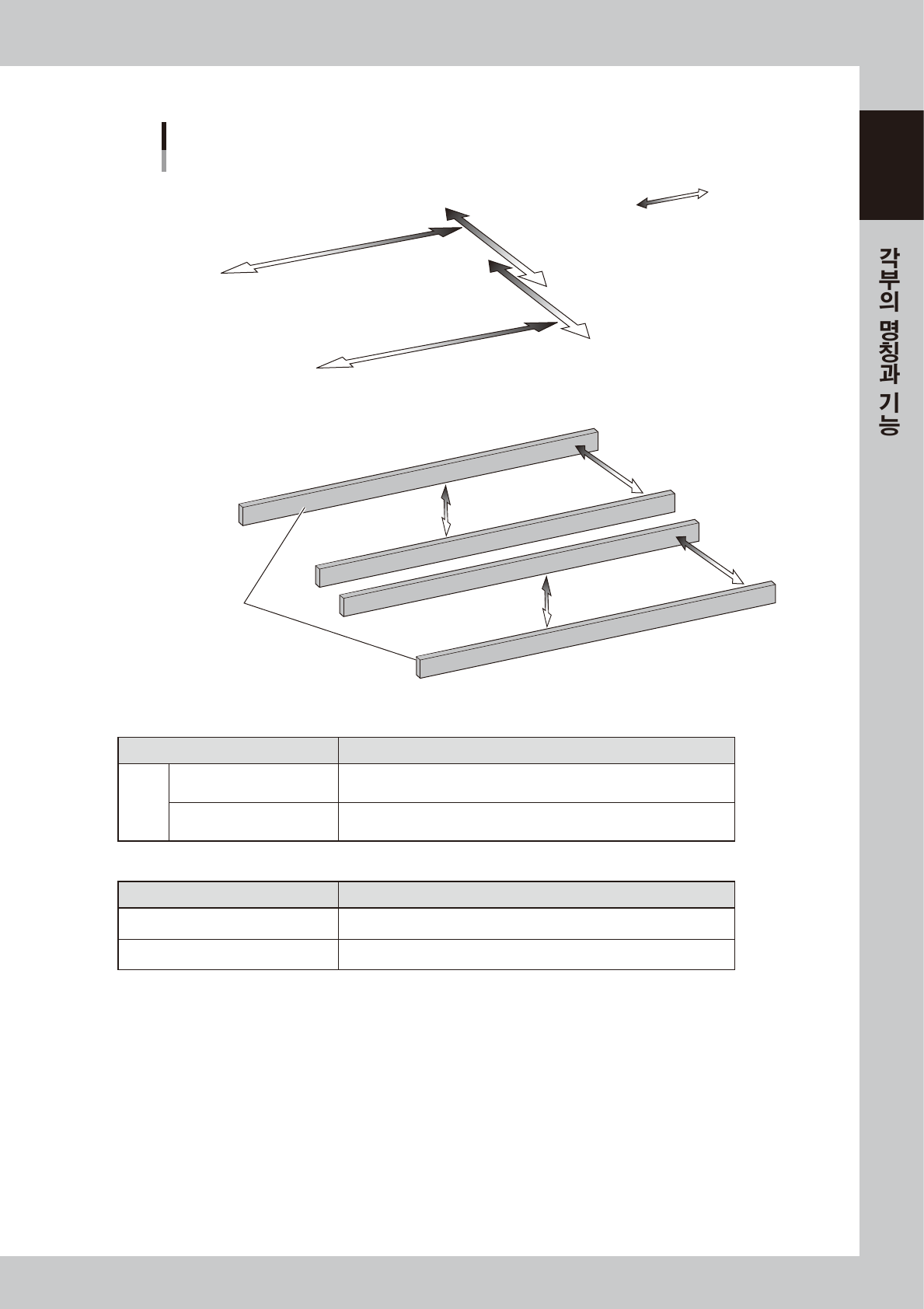

█ YSM20WR듀얼레인
플러스 방향
마이너스 방향
W2축
축 구성
듀얼레인 (우→좌 흐름의 예)
기준 컨베이어
레인 1
레인 2
W1축
PU1축
PU2축
YB축
YA축
XA축
XB축
■ 주축부
■ 컨베이어
27146-KMK-00
█ 주축
축명칭 기능과역할
2빔
XA,XB 축
컨베이어의기판반송방향과평행하게헤드유닛을이동시킵니다 .
정면에서봤을때 ,우측이플러스방향입니다 .
YA,YB 축
컨베이어의기판반송방향과직각방향으로헤드유닛을이동시킵니다 .
안쪽이플러스방향입니다 .
█ 컨베이어
축명칭 기능과역할
W1,W2축 컨베이어폭을변경합니다 .컨베이어가열리는쪽이플러스방향입니다 .
PU1,PU2 축 푸쉬업플레이트를상하로동작시킵니다 .윗방향이플러스입니다 .
