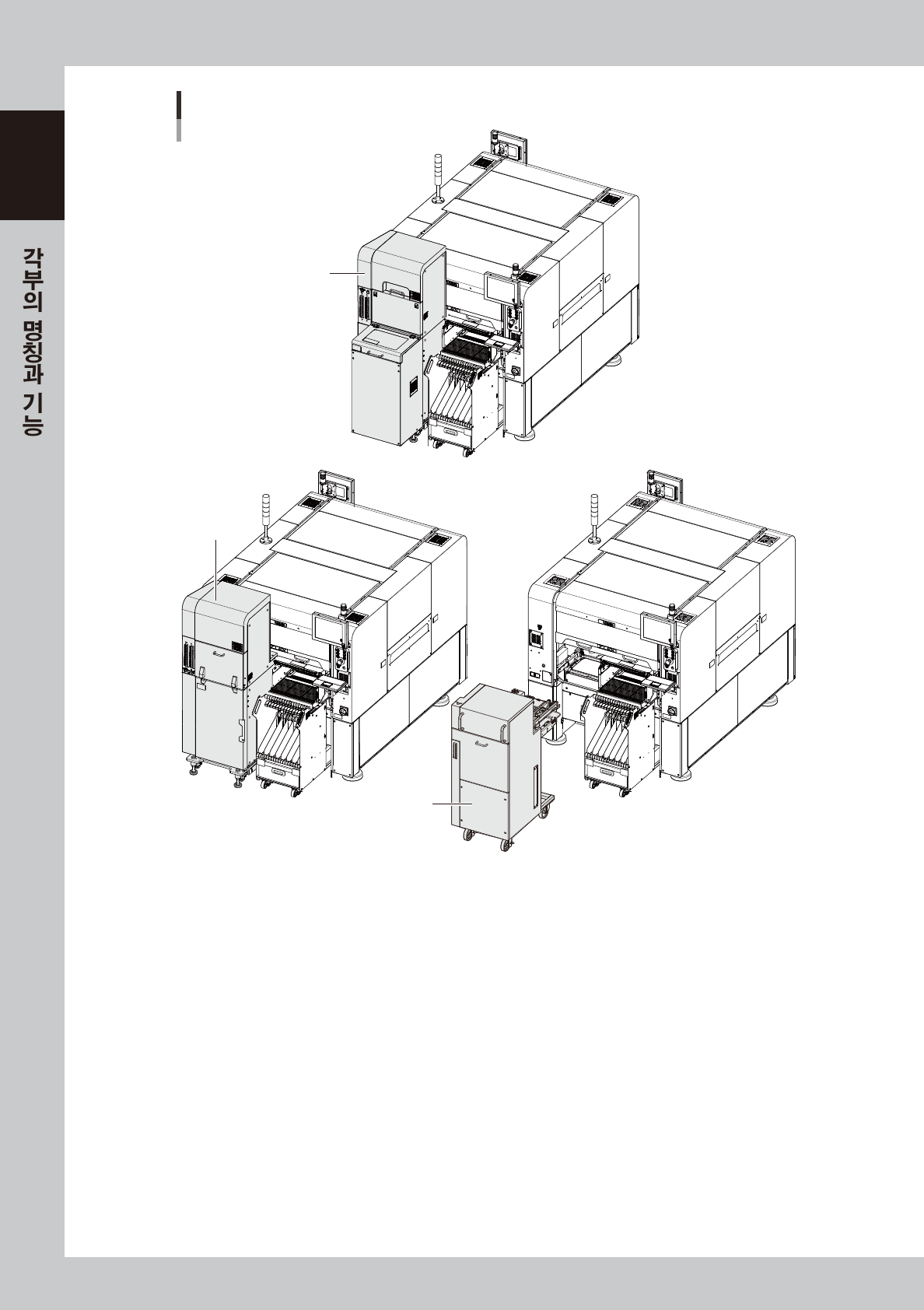

기계 본체
트레이 공급유닛
□ sATS30NS
■ : 표준
□ : 옵션
□ sATS30
□ cATS10
27101-KMK-00

1-3
1
█ 안전커버
안전커버를열면비상정지와같은상태로되며 ,장비의동작이스톱됩니다 .운전중에는안전커버를닫은상태로해주십시오 .
█ 메인스위치
장비의전원을ON/OFF하기위한스위치입니다 .우측으로돌리면전원이투입됩니다 .
c
주의
전원을OFF 한후 , 재투입할경우는 ,약2 초이상기다린후에실시해주십시오 .
☐
테이프세팅스테이션( 옵션 )
피더에테이프부품을세팅하거나 ,전송피치를변경할때사용합니다 .
테이프 세팅 스테이션
7인치 테이프 릴 홀더부
가이드 레일
디스플레이 (피치 표시)
패널버튼 (피치전환)
7인치를 넘는 테이프 릴 홀더부
전원 신호용 커넥터
27102-KMK-00

1-4
1
█ USB 메모리용포트
데이터의백업및버전업에사용합니다 .
USB 메모리용 포트
키보드 접속용 포트
USB 메모리용 포트
키보드 (옵션)
27103-KMK-00
█ 그외의접속포트
각옵션장치등의접속에사용합니다 .
그 외의 접속 포트
cATS10용 에어 조인트
cATS10 케이블 접속 커넥터
에어 커플러
에어 커플러
디핑 스테이션용 커넥터
FM헤드 하중 교정용 커넥터
<정면 좌측> <정면 우측>
27104-KMK-00
