2-55
2
2
대차를 마운터에 장착합니다 .
1. 장비의 안전커버를 오픈합니다 . (SS 피더용 대차 )
2. 대차의 핸들을 잡고 , 장착위치의 좌우를 확인하면서 마운터에 대차를 똑바로 끼워 넣습니다 .
3. 장비의 안전 커버를 닫습니다 . (SS 피더용 대차 )
대차를 마운터에 장착
핸들
27221-KMK-00
3
클램프 스위치를 좌측으로 돌립니다 .
대차를 장착한 위치의 클램프 스위치를 좌측 (ON) 으로 돌리면 , 클램프 스위치의 인디케이터가 점멸하
고 , 마운터쪽의 대차 클램프 유닛이 하강해서 대차가 고정됩니다 .
그 후 , 마운터와 대차 / 피더와의 통신 확인을 자동적으로 실행합니다 .
클램프 스위치
클램프 스위치
인디케이터 점멸
27222-KMK-00
4
클램프 스위치가 점등하는 것을 확인합니다 .
마운터와 대차 / 피더와의 통신확인이 종료되면 , 스위치의 인디케이터는 점등으로 바뀝니다 .
c
주의
클램프스위치가점멸중에는 ,대차나피더및마운터본체에는접근하지마십시오 .하강하는클램프유닛에손등이협착할우려가있습
니다 .
n
요점
마운터의 안전커버가 열려 있을 때에는 , 클램프 스위치를 돌려도 클램프 유닛은 하강하지 않습니다.
n
요점
마운터의 대차 세팅위치의 좌측 안쪽에는 ,「전진단 센서」가 있습니다 . 대차를 안쪽까지 삽입하면 이 센서가 반응합니다 .
전진단 센서가 반응하고 있지 않은 상태에서는 클램프 스위치를 돌려도 클램프 유닛은 하강하지 않습니다.
2-56
2

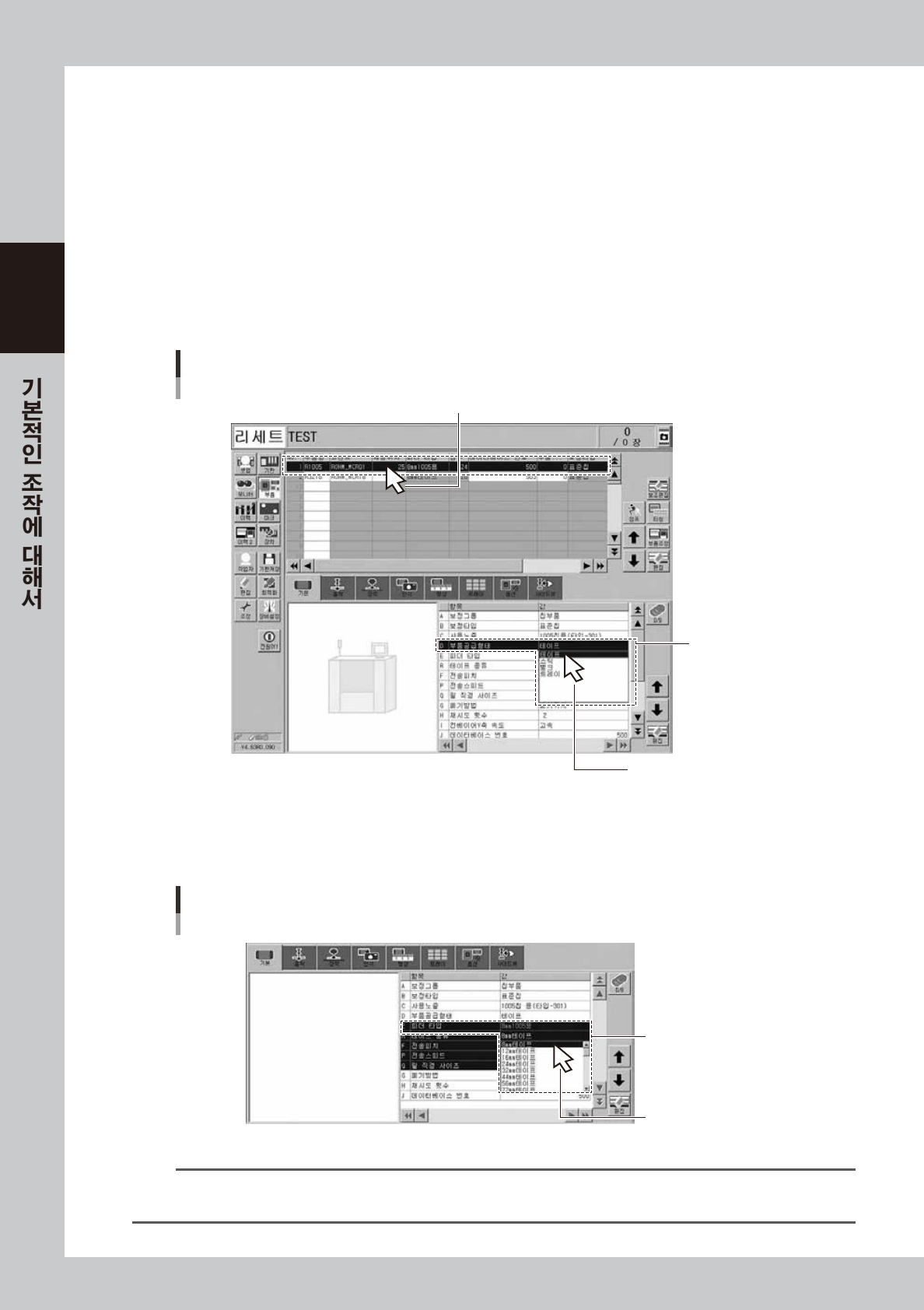

4.1.4 테이프 부품에 관한 기판데이터의 설정
마운터에 피더의 장착이 완료되면 , 기판 데이터의 전송 피치를 설정할 필요가 있습니다.
1
테이프 부품의 전송피치를 확인합니다 .
미리 테이프 부품의 전송 피치량을 확인해 둡니다 .
2
[ 부품 ]-「기본」화면을 표시합니다 .
기판 데이터를 읽고 , [ 부품 ]-「기본」화면을 열어 주십시오 .
3
「부품공급형태」를 설정합니다 .
파라미터를 설정할 부품을 선택하고 ,「D: 부품공급형태」의 풀다운 메뉴에서「테이프」를 선택합니다 .
기판 데이터 / 테이프 부품
[부품] - 「기본」 화면
D. 부품공급형태
「테이프」 를 선택
파라미터 설정을 할 부품을 선택
28228-KMK-00
4
「테이프 종류」를 설정합니다 .
「R. 테이프 종류」의 풀다운 메뉴에서 사용할 테이프의 종류를 선택합니다 .
기판 데이터 / 테이프 부품
[부품] - 「기본」 화면
R. 테이프 종류
풀다운 메뉴에서 선택
28229 -K MK-0 0
참고
• 「부품공급형태」를 변경하면「테이프 종류」도 변경됩니다.
• 「E. 피더 타입」의 설정은 없습니다.
2-57
2
5

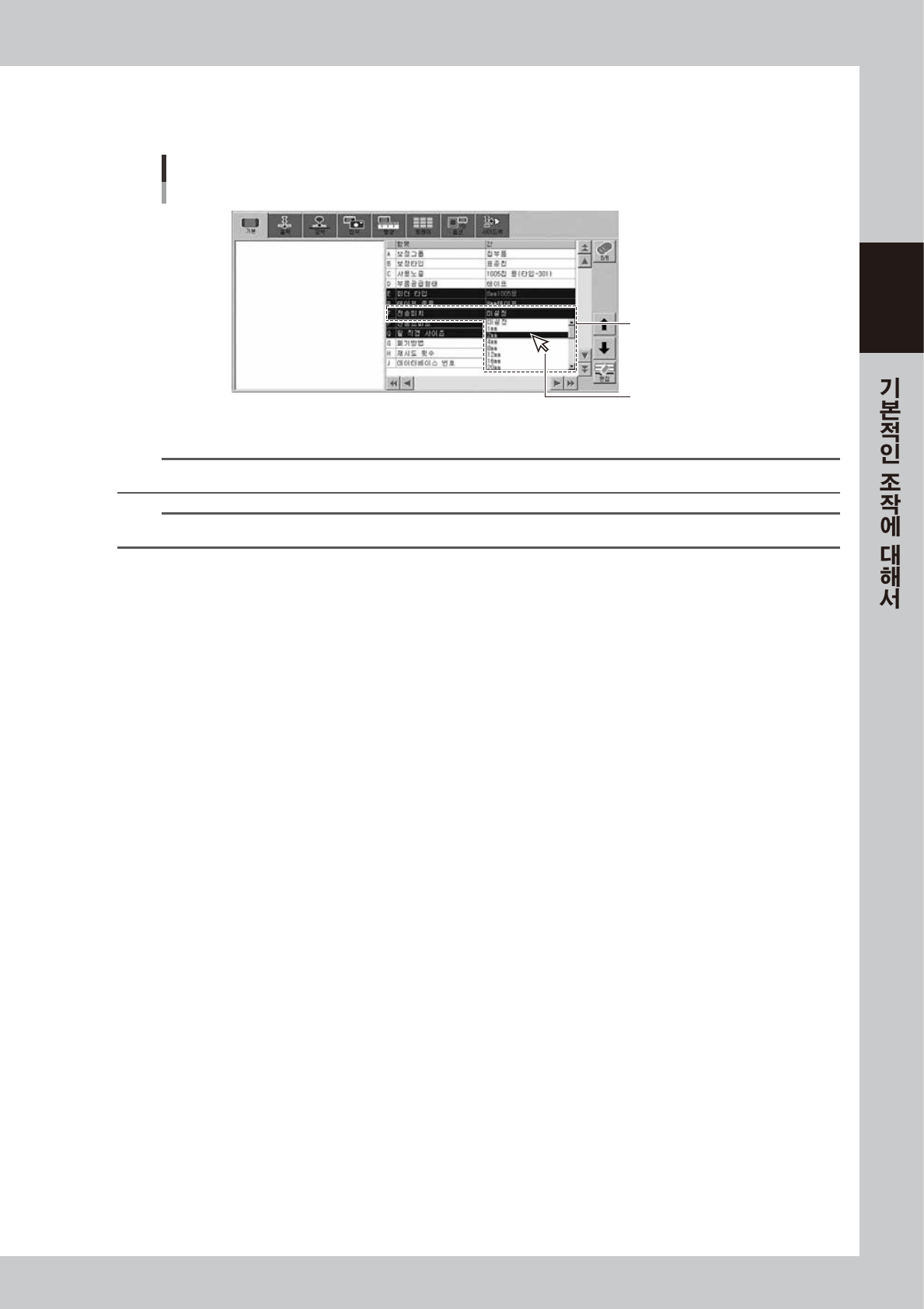

「전송피치」를 설정합니다 .
「F. 전송피치」의 풀다운 메뉴에서 , 사용할 테이프 부품에 맞춰서 전송 피치량을 선택합니다 .
전송피치 설정
[부품] - 「기본」 화면
F. 전송 피치
풀다운 메뉴에서 선택
28230-KMK-00
n
요점
[ 장비설정 ]-「장비정보」-「옵션설정」의「피더피치 지정」이「피더셋업」으로 설정되어 있으면 ,「전송피치」는 표시되지 않습니다.
참고
피더의 기판 데이터 설정에 관한 상세한 내용은,「SS 피더 사용자 매뉴얼」또는 ,「ZS 피더 사용자 매뉴얼」을 참조해 주십시오 .
