4.3 무정지 피더 교환의 설정
ZS 피더용 일괄 교환대차와 ZS 피더를 조합해서,「무정지 피더 교환설정
※
」을 유효로 하면 , 마운터를 정지시키지
않고 , 탈착조건에 만족하는 피더를 교환할 수가 있습니다. 또한 , 설정이 우효할 경우, 실장에 사용하지 않는
ZS 피더를 운전중에 탈장착할 수가 있습니다.
n
요점
무정지 피더 교환설정은 ,「장비설정」-「공장설정」-「ZSF 무정지 부품공급」을「유효」로 합니다.
█
무정지피더교환조건의정리
ZS 피더용대차+ZS 피더를사용
※ < 무정지피더교환설정 > 이유효일경우 ※ < 무정지피더교환설정 > 이무효일경우
사용중인피더 탈착조건을만족하는피더 미사용피더 사용중인피더 미사용피더
마운터운전중 교환 NG 교환 OK 교환 OK 교환 NG 교환 NG
w
경고
운전중에 ZS 피더를 탈착하면 공간이 생깁니다만 , 위험하오니 절대로 손을 넣지 마십시오 .
c
주의
피더를재창착할때에는 ,완전히탈착하고나서삽입해주십시오 .뺐다가도중에다시삽입하면 ,캐리어테이프가들떠서헤드와간섭할
우려가있습니다 .
█

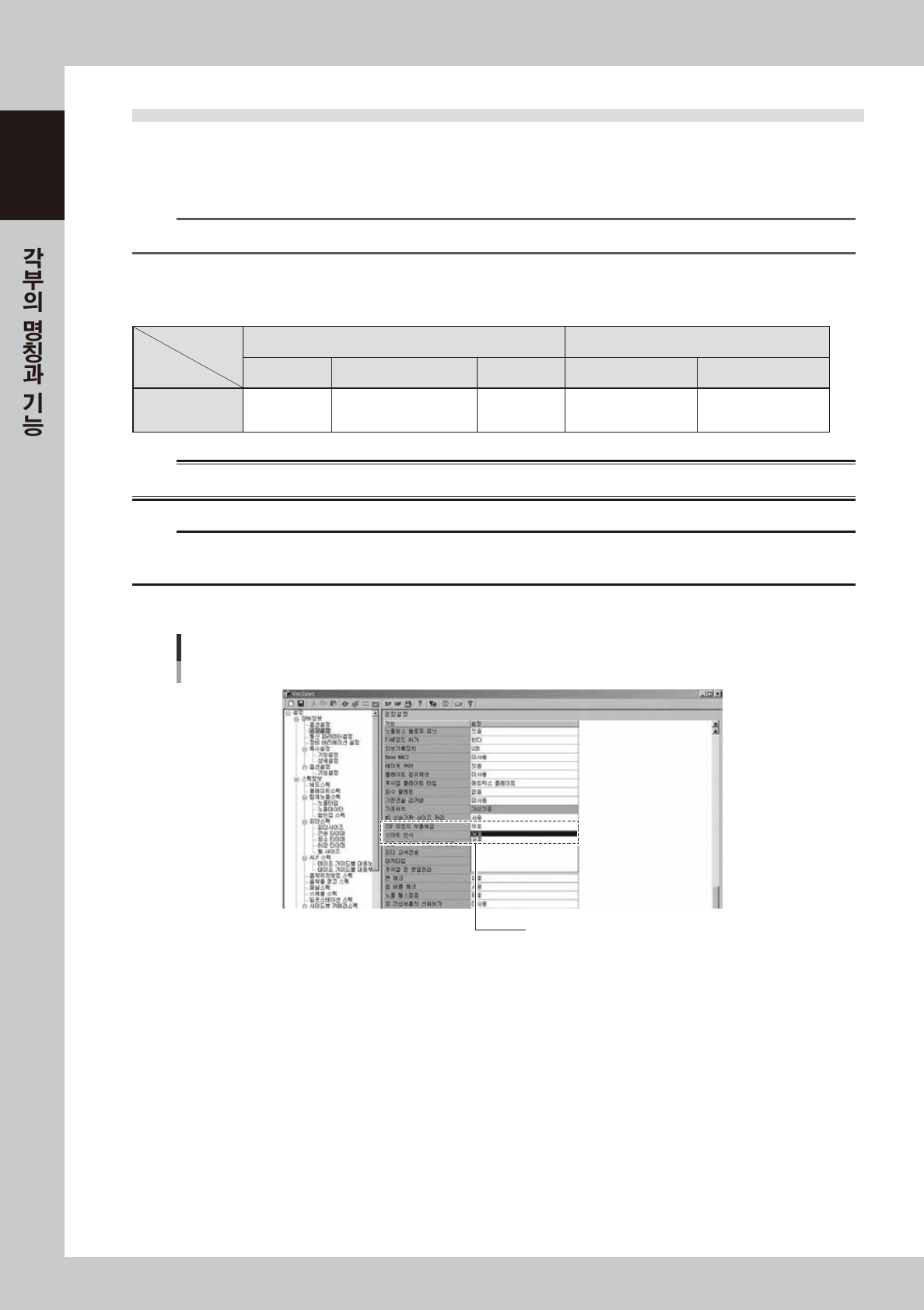

무정지피더교환설정
무정지 피더교환 설정
「장비정보」 - 「공장설정」 화면
ZSF 무정지 부품보급 ： 유효 / 무효
2810 9 -K MK-0 0
█
SS 피더의취급에대해서
ZS 피더용일괄교환대차에는 ,ZS 피더이외에SS 피더도세팅할수가있습니다 .단 ,SS 피더는장비를정지시킨상태에서만
세팅이가능하므로 ,무정지피더교환기능을사용할수없습니다 .
1-31
1
피더의탈착조건
1. 스킵재시도기능을설정한경우
스킵재시도기능을설정하면 ,부품소진이발생한피더부품의실장순서는제일마지막으로되며 ,실장가능한다른부품을먼저
실장합니다 .이때 ,화면에는 「에러 No.30151부품소진에러 ( 운전계속 )」 가표시되며 ,해당하는피더는탈착이가능합니다 .
또한 ,탈착이가능하게된피더는노란색LED 가점등합니다 .
2. [ 피더탈착 ] 버튼을눌렀을경우
무정지피더교환설정을유효로하면 ,[ 모니터 ]- 「생산」 화면에[ 피더탈착 ] 버튼이활성화됩니다 .
임의의피더를선택해서[ 피더탈착 ] 버튼을누르면 ,화면에 「에러 No.30152피더탈착준비완료」 메시지가표시되며 ,
그피더를탈착할수가있습니다 .스킵재시도설정과마찬가지로 ,탈착한피더부품의실장순서는제일마지막이되며 ,
실장가능한다른부품을먼저실장합니다 .
n
요점
상기의 1 과 2 에서 탈착한 피더 부품의 부품 보충이 완료되기 전에 실장 순서가 돌아오면 에러 정지됩니다.
3. 대체부품기능을설정한경우
이기능은 ,부품소진이발생한피더를설정한다른피더로대체해서부품의실장을계속합니다 .
이때 ,화면에는「에러 No.30151부품소진에러 ( 운전계속 )」 가표시되며 ,해당하는피더는탈착이가능합니다 .또한 ,탈착이
가능하게된피더는노란색LED 가점등합니다 .
그리고 ,탈착한피더에부품을보충하고마운터에다시세팅하면 ,재세팅한피더부터부품을흡착하고실장합니다 .
1-32
1
4.3.1 피더탈착 조건 1: 스킵 재시도 기능의 설정
1
「기판」화면을 표시합니다 .
[ 기판 ] 버튼을 누르고「기판」탭을 선택합니다 .
2
「스킵 재시도」를 설정합니다 .
「기판」파라미터의「스킵 재시도」를「사용」으로 설정합니다 .
「사용」 으로 설정
스킵 재시도
[기판] 󳉎 「기판」 화면
28110-KMK-00
3
기판 데이터를 다시 읽어 주십시오 .
기판 데이터를 다시 읽으면 , 변경된 설정내용이 유효하게 됩니다 .

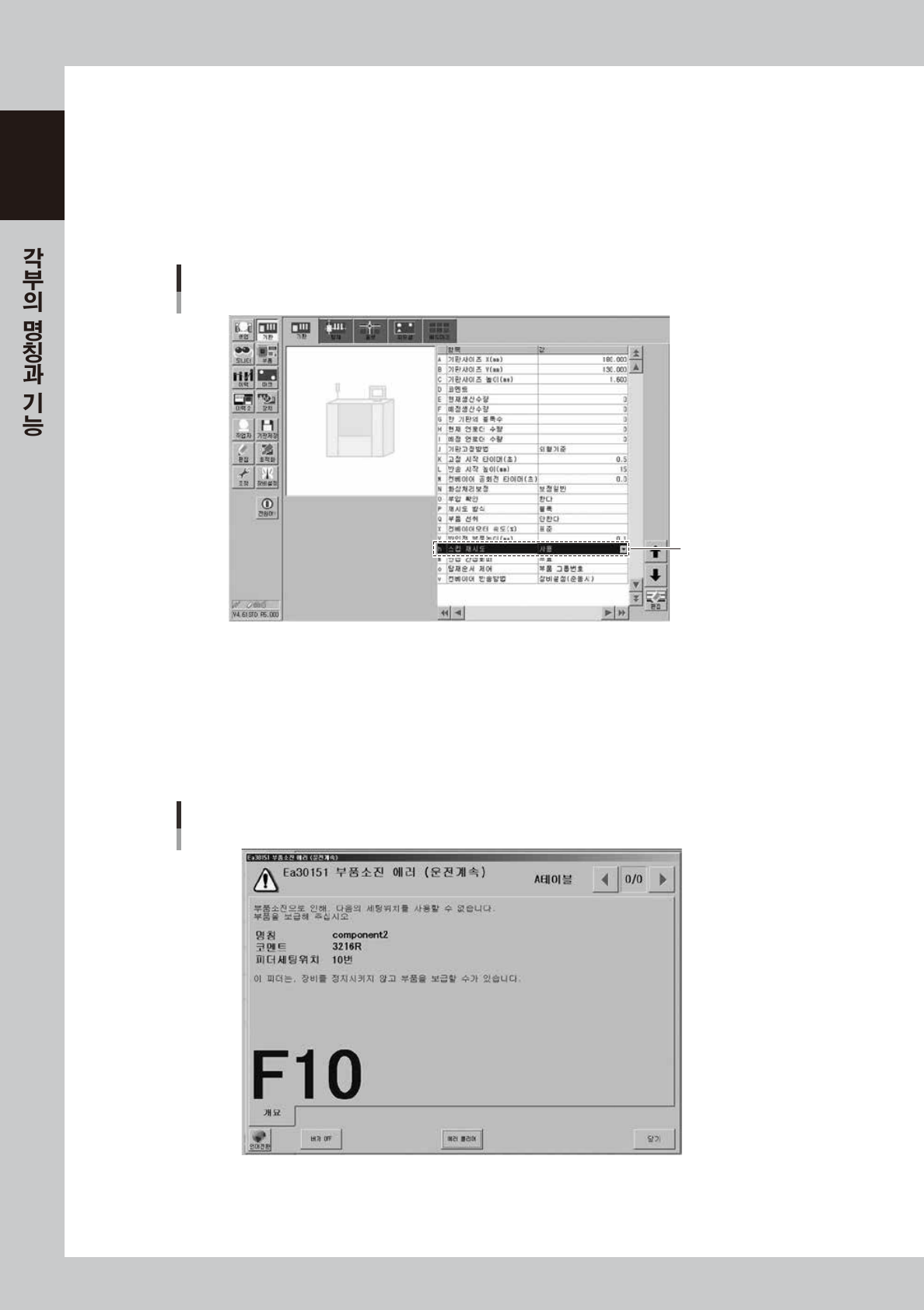

스킵재시도의동작
부품소진이되면 ,다음과같은에러메시지가표시되며 ,운전은계속됩니다 .
탈착이가능하게된피더는 ,노란색LED 가점등합니다 .
부품소진 에러 (운전계속)
28111- K MK- 0 0
