3-15 3 2 클램 프 보 드 A SS Y 를 하 강시킵니다 . [ 장 치 ] - 「컨 베 이 어 」 화 면 에서 , [ 기 판 클램 프 ] 버 튼을 눌러 서 클램 프 보드 AS SY 를 하 강 시 켜 주십시 오 . 참고 듀 얼 스 테 이 지 사 양 의 경 우는 , 스 테 이 지 1 과 스 테 이 지 2 중 에 서 해 당하는 스 테 이 지 의 [ 기 판 클램 프 ] 버 튼을 누 릅 니 다 …
3-14
3
1.6.2 기판 누름 플레이트의 위치 조정
1
기판을 반입합니다 .
1. YSM20R 싱글레인 /YSM20WR 듀얼레인 사양은 「장치」-[ 기판반입 ] 버튼을 누르고 , YSM20R 듀
얼 스테이지 사양은 「장치」-[ 기판반송 ] 버튼을 누릅니다 .
참고
YSM20R 듀얼 스테이지 사양은「기판반송」화면이 표시되므로 ,「모든 위치」에 체크되어 있는지 확인하고 [OK] 버튼을 누릅니다.
2. 「기판반입 고정」메시지가 표시되면 , 장비의 입구 컨베이어에 기판을 세팅합니다 .
3. 기판을 세팅하고 , [OK] 버튼을 누르면 , 기판을 반입하고 실장위치에서 고정합니다 .
참고
YSM20R 듀얼 스테이지 사양의 경우는 , 상류측 스테이지의 실장위치에서 기판을 고정합니다.

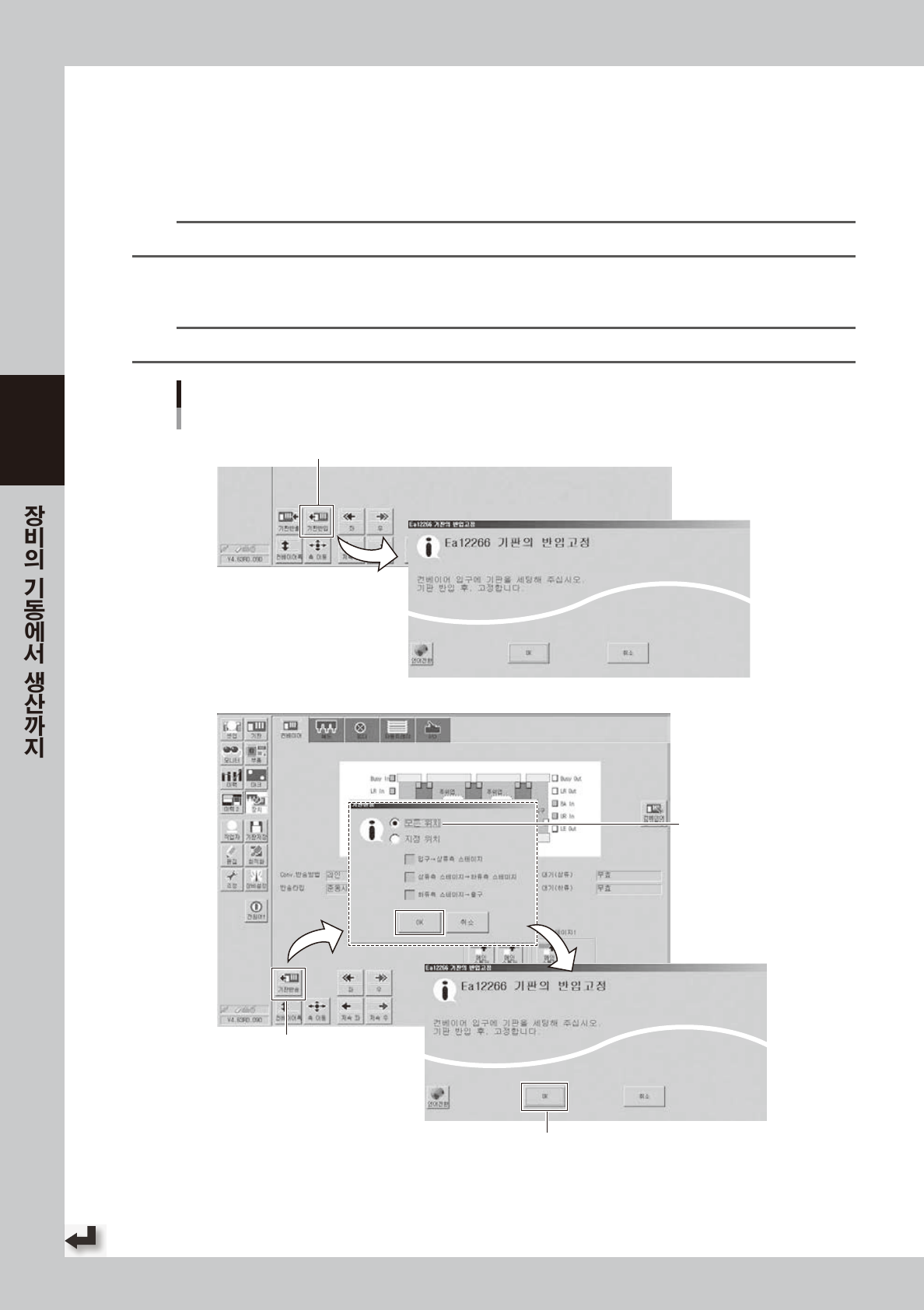

기판의 반입/반송
[장치] - 「컨베이어」 화면
[기판반송] 버튼
기판을 세팅하고 [OK] 버튼을 누른다
「모든 위치」 에 체크
◼ 싱글레인 사양
◼ 듀얼 스테이지 사양
[기판반입] 버튼
28 326 - K MK-0 0
3-16
3
e
3
기판 누름 플레이트의 위치를 조정합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를 오픈합니다 . 대차 사양의 경우는 대차를 탈착합니다 .
2. 십자 드라이버로 기판 누름 플레이트의 나사를 느슨하게 합니다 . ( 분리할 필요는 없습니다 .)
3. 기판의 사이즈와 형상에 맞춰서 , 기판 누름 플레이트의 위치를 조정합니다 .
4. 기판 누름 플레이트의 나사를 체결합니다 .
참고
기판 누름 플레이트가 기판을 누르는 길이는 3mm 입니다 .
기판 누름 플레이트의 위치조정
십자 드라이버
기판누름 플레이트
나사를 풀어서 기판 누름 플레이트를 이동시킨다
・플레이트가 균일하게 배치되어 있지 않다
・플레이트와 부품 탑재점이 너무 가깝다
█ 조정 포인트
・플레이트가 균일하게 배치되어 있다
・플레이트 부근에 슬릿 등이 없다
・플레이트 수가 모자라다
・기판의 슬릿 부분에 배치되어 있다
기판 누름 플레이트를 이동시킨다
3mm
듀얼 스테이지:스테이지1의 예
