2-8
2
2. 조작 화면과 각종 버튼
조작화면의 기본적인 구성과 조작방법에 대해서 설명합니다 .
n
요점
표준사양의 경우, 키보드 및 마우스가 없으므로, 조작은 전부 터치패널로 합니다. 파라미터를 입력할 때는 보조화면이 표시되므로,
터치펜으로 조작•입력해 주십시오 .

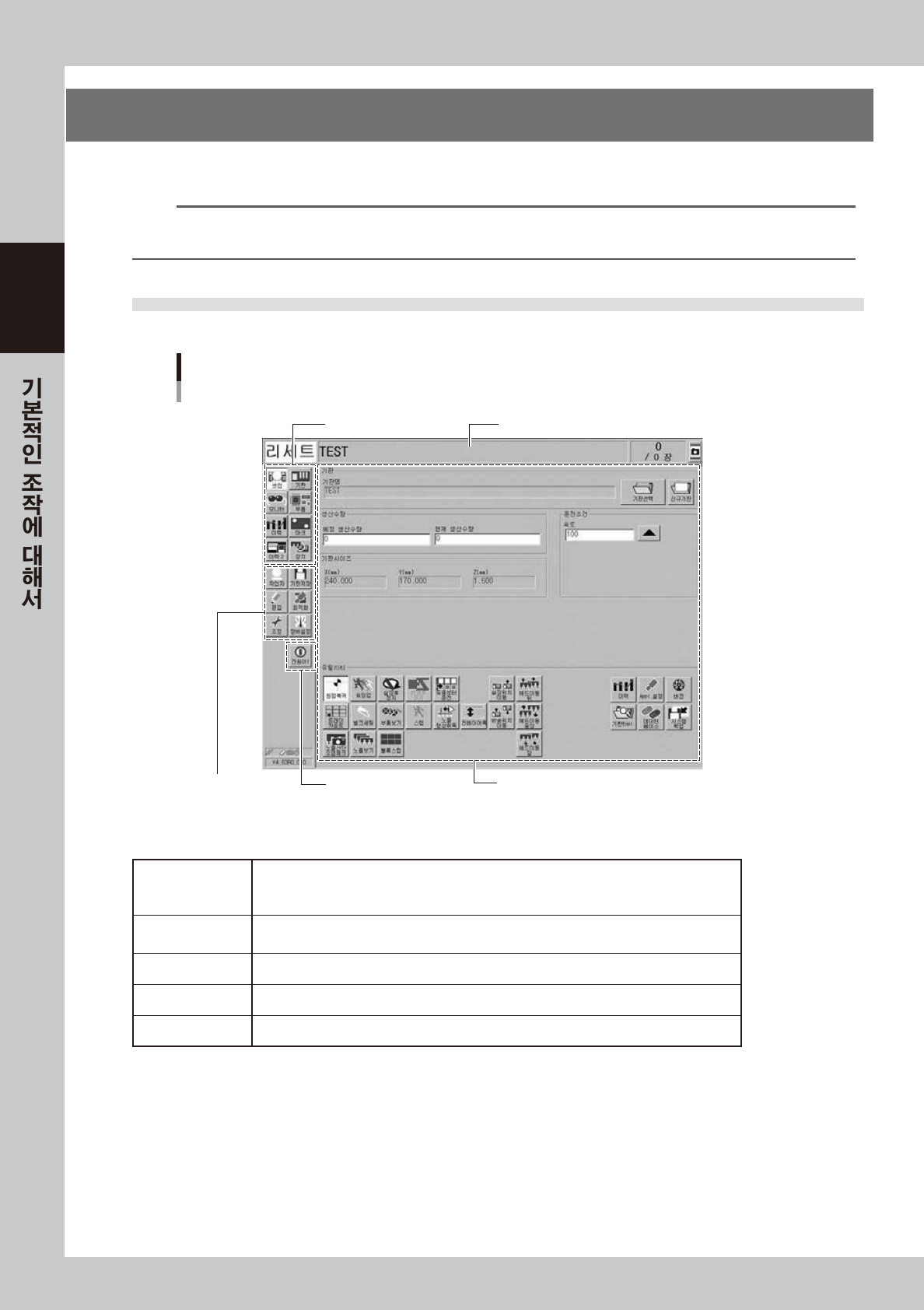

2.1 조작화면의 기본구성
조 작 화 면 은 , 「 스테이터스 에리어」 「버튼 에리어」 「프리 에리어」로 구성되어 있습니다.
버튼 에리어 1
버튼 에리어 2 버튼 에리어 3
스테이터스 에리어
화면 구성예
프리 에리어
28201-K M K-00
■ 화면상의에리어
스테이터스에리어
좌측끝에현재장비의상태 ,중앙에선택되어있는기판명 ,우측끝에기판의생산수량을
표시합니다 .( 듀얼레인에서양측레인을사용해서생산할경우는 ,각레인의기판명과생산수량
을2 행으로표시합니다 .)
버튼에리어 1
조작상의주요메뉴를선택할수있습니다 .선택한버튼에따라「프리에리어」 의화면내용이
바뀝니다 .
버튼에리어 2 보조적인기능을불러내기위한버튼입니다 .
버튼에리어 3 전원을OFF 하는[ 전원 Off] 버튼이있습니다 .
프리에리어 버튼에리어 1 의메뉴버튼에서선택된조작화면이표시됩니다 .
2-9
2
■ 스테이터스 에리어의 “탑재 완료율” 표시에 대해서
소프트웨어 버전 4.65 R1.000 이후의 경우 스테이터스 에리어에 “탑재 완료율”이 표시됩니다 .
생산 중 기판의 스테이지 / 레인별 탑재 상황을 확인할 수 있습니다 .
또한 스테이터스 에리어의 [>>]/[<<] 버튼으로 비표시 / 표시를 할 수 있습니다 .
스테이터스 에리어
“탑재 완료율” 표시
스테이지 1
표시/비표시 전환 버튼
스테이지 2
레인 1
레인 2
듀얼 스테이지 사양의 경우
듀얼 레인 사양의 경우
2823 6 -K MK-0 0
참고
탑재 완료율은 아래의 계산으로 산출됩니다.
탑재 완료율 (%)=( 탑재 완료 수 / 전체 탑재 수 )*100
또한 예를 들어 배드 마크 기능으로 탑재하지 않은 탑재 점에 대해서는 탑재 완료 수에 포함되지 않으므로 최종적인 탑재 완료율은
100% 가 되지 않는 경우가 있습니다.
또한 스킵한 탑재 점에 대해서는 계산에 포함되지 않습니다. 탑재 데이터가 없는 경우에는 “-“가 표시됩니다.
기판 데이터를 재 로딩하면 탑재 완료율은 0% 로 돌아갑니다.
2-10
2
■ 각종버튼과입력박스
조작 화면상에는 각종버튼 , 선택탭 , 입력박스가 사용되고 있습니다 .
파라미터 리스트
조작화면 예
데이터No.리스트
마크화면
1
1
3
4
5
6
7
2
28202-KMK- 00
1. 스크롤바 & 버튼 （세로 ,가로 )
데이터 No. 리스트와 파라미터 리스트에 미처 다 표시되지 않은 항목을 보고자 할 때 사용합니다 .
2. 캡처버튼
표시되어 있는 화면을 캡처합니다 . 캡처 데이터는 , D:\ScreenShot 내에 날짜 파일로 저장됩니다 .
(JPG 형식 , 폴더 사이즈는 최대 약 10MB) USB 메모리를 삽입하고 , [ 시스템 백업 ] 버튼을 누르면 , USB 직하에
ScreenShot 폴더가 작성되어 , 장비에 저장된 캡처 데이터를 취득할 수 있습니다 .
c
주의
•
USB 메모리에데이터를저장할때에는 ,반드시폐사지정의USB 메모리를사용해주십시오 .
•
「셋업」 화면의[Appl.설정 ]- 「정보」 -[ 화면캡처 ] 에서임의의저장처로설정한경우 ,시스템백업을실행해도USB 메모리에캡처
데이터는저장되지않습니다 .
3. 조작버튼
목적에 따라서 다음의 조작화면과 박스가 표시됩니다 .
4. 행이동버튼
데이터 No. 리스트와 파라미터 리스트내의 커서행을 상하로 이동시킵니다 .
5. 파라미터입력란
파라미터의 선택과 입력을 실행합니다 . 키보드 조작시에는 더블클릭하면 편집이 가능합니다 .
터치패널로 조작할 때에는 , 화면 우측에 있는 [ 편집 ] 버튼을 눌러서 편집 대화창을 표시해서 입력합니다 .
6. 선택탭
이 탭을 선택하면 파라미터 입력화면의 전환이 가능합니다 .
7. 보조화면
파라미터의 입력에 도움이 되는 정보를 일러스트 등으로 표시합니다 . 파라미터 리스트와 보조 화면내의 알파벳은 서로
대응하고 있습니다 .
