2-14
2
2.3 장치 화면
「장치」화면내의 수동조작 버튼에 관한 내용과 기능에 대해서 설명합니다.
■
컨베이어수동조작1
[장치] - 「컨베이어」 화면

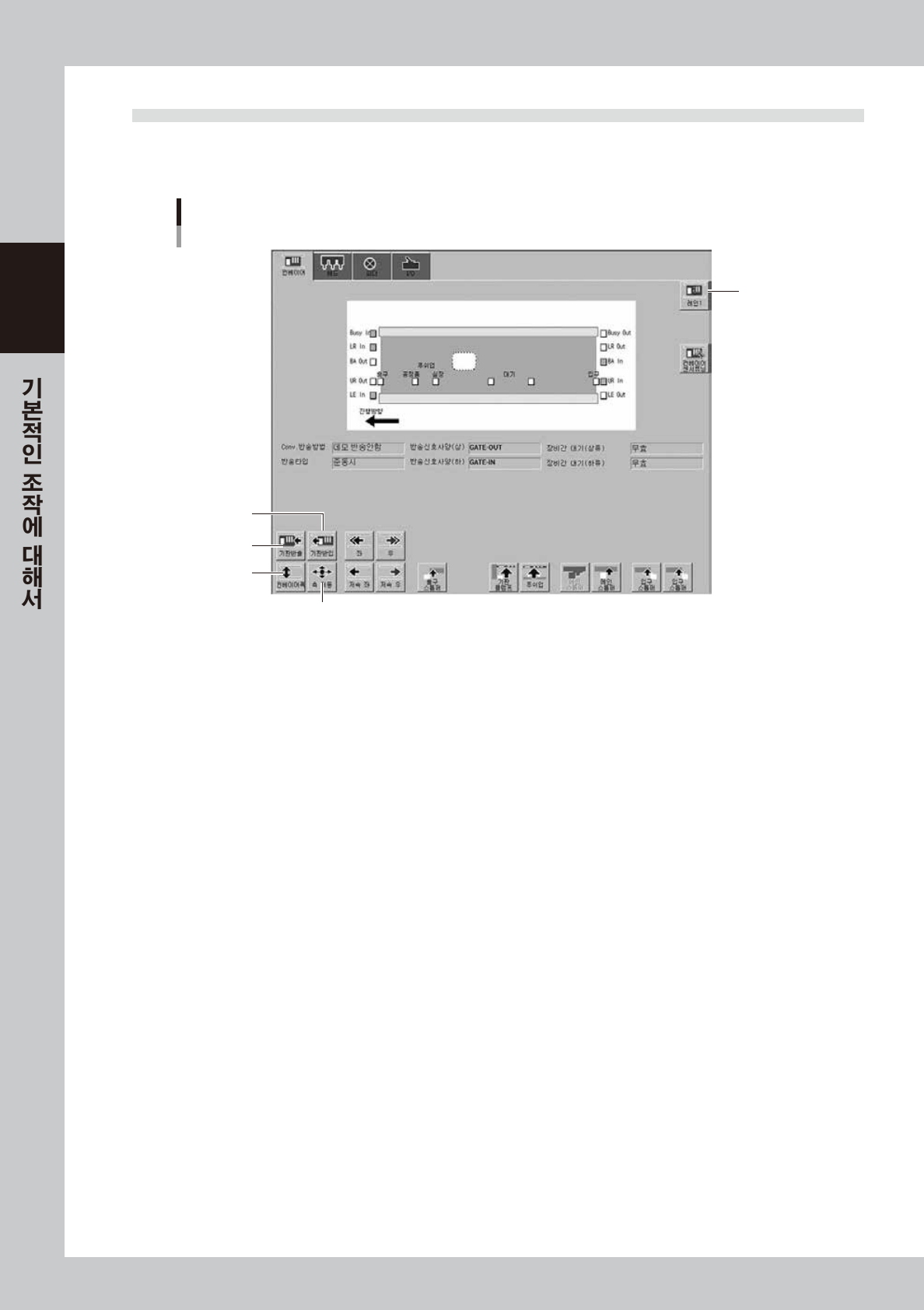

컨베이어 수동 버튼:YSM20R 싱글레인/YSM20WR 듀얼레인 화면
4
2
1
5
3
2820 5 -K MK-10
1. [ 레인전환 ] 버튼 (YSM20WR듀얼레인 )
레인 1 과 레인 2 의 표시를 전환합니다 .
2. [ 기판반출 ] 버튼 (YSM20R싱글레인 /YSM20WR듀얼레인 )
컨베이어상에 기판이 있을 경우 , 기판고정을 해제하고 , 출구위치까지 이동시킵니다 .
3. [ 기판반입 ] 버튼 (YSM20R싱글레인 /YSM20WR듀얼레인 )
입구 또는 대기위치로 부터 기판을 이동하고 실장위치에서 고정합니다 .
2-15
2
4. [ 컨베이어폭 ] 버튼
컨베이어 폭을 생산할 기판 (PCB) 폭에 맞춥니다 .
[ 컨베이어폭 ] 버튼을 누르면 ,「컨베이어 폭」대화창이 표시되므로 , 컨베이어 폭을 확인하고 [OK] 버튼을 눌러 주십시오 .
컨베이어가 지정된 폭으로 변경됩니다 .

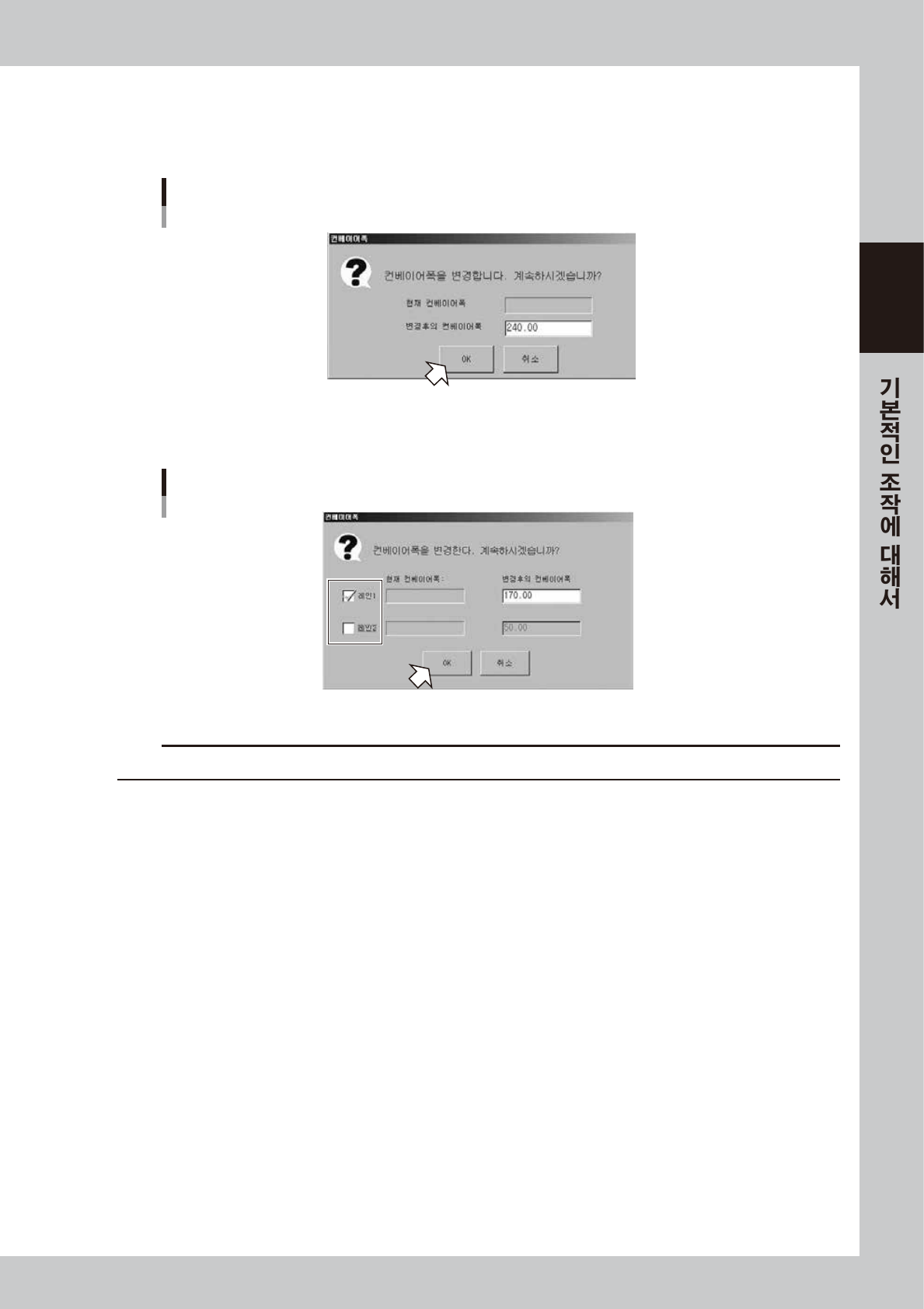

「컨베이어 폭」화면
28206-K M K-0 0
YSM20WR 듀얼 레인에서는 , 레인별로 변경할 컨베이어 폭을 지정할 수가 있습니다 .
한쪽 레인만 사용할 경우는 , 사용하지 않는 레인의 체크를 해제하고 컨베이어 폭을 입력해 주십시오 .
「컨베이어 폭」화면
듀얼레인
28237 - K MK-0 0
c
주의
컨베이어폭조정시 ,컨베이어레일이푸쉬업핀등에접촉하지않도록 ,반드시사전에확인해주십시오 .
2-16
2
5. [ 축이동 ] 버튼
수동으로 축을 움직일 경우에 사용합니다 . [ 축이동 ] 버튼을 누르면 , 「축이동」화면이 표시됩니다 .
화면상의 탭을 전환해서 이동시킬 축을 선택하고 , [ 화살표 ] 버튼 또는 [PTP] 버튼으로 축을 임의의 위치로 이동시킬 수가
있습니다 .

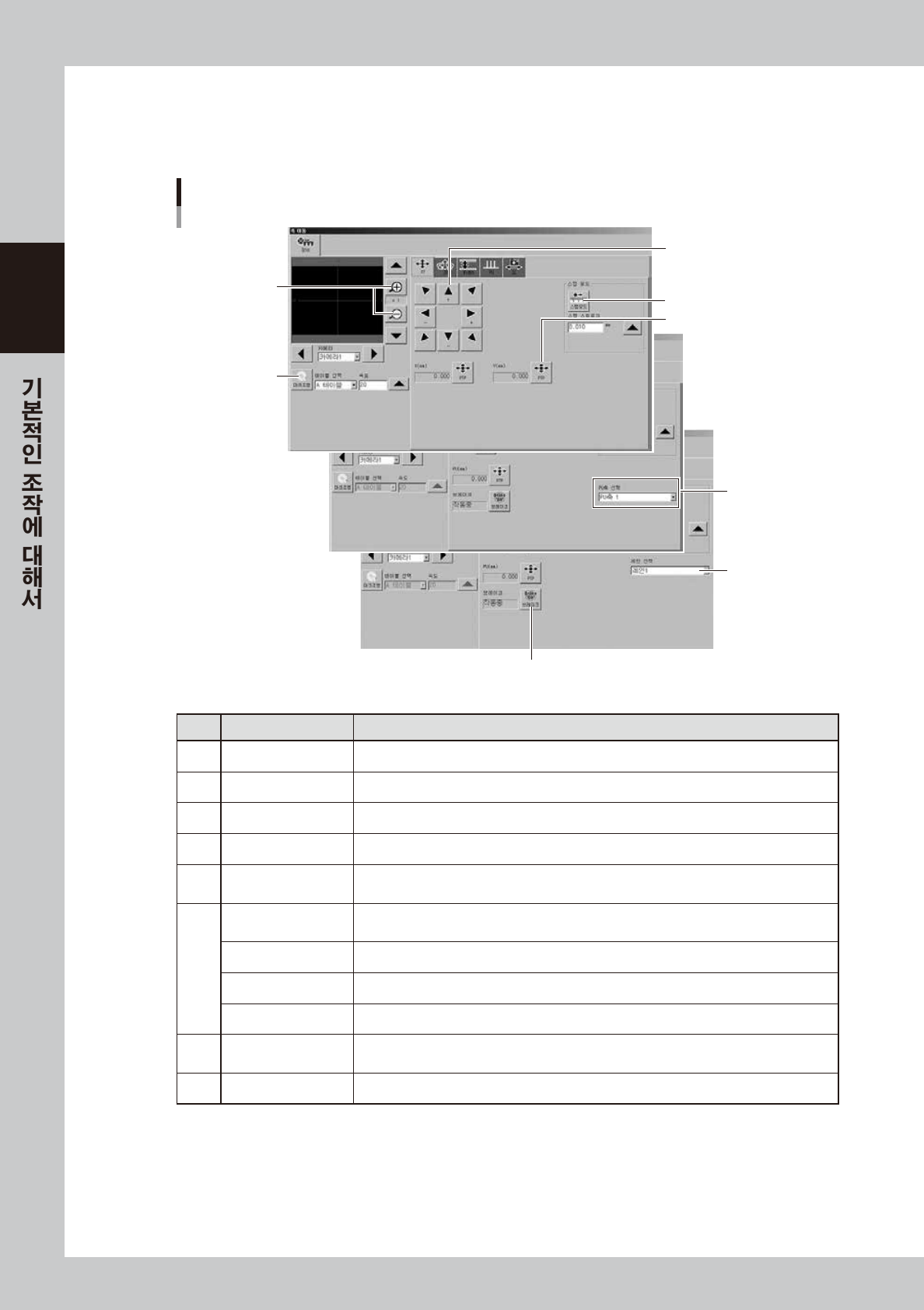

「축 이동」 화면
1
2
3
5
4
6
7
8
28207-K M K-10
버튼명 기능
１ 확대 ,축소 （＋ , −） 화상의확대 ,축소를실행합니다 .(16 배 ~1/16 배 )
２ 마크조명 카메라의조명을수동으로변경할수있습니다 .데이터에는영향을미치지않습니다 .
3 PTP 수치를입력한좌표로대상물이이동합니다 .
4 화살표 이동방향으로대상물을이동시킬때사용합니다 .길게누르면빠르게동작합니다 .
5 스탭모드
화살표키를한번눌렀을때의움직이는양을스탭스트로크로지정합니다 .
[ 스탭모드 ] 버튼이눌러져있으면 ,화살표키를길게눌러도빠르게동작하지않습니다 .
6
헤드선택
조작할헤드를선택합니다 .(Z 축 ,R 축만 )
단 ,R 축은복수의헤드가동시에회전합니다 .
컨베이어선택 조작할컨베이어를선택합니다 .( 듀얼스테이지만 )
U 축선택 조작할U 축을선택합니다 .( 듀얼스테이지만 )
PU 축선택 조작할PU 축을선택합니다 .( 듀얼스테이지만 )
7 브레이크
비상정지상태에서 ,브레이크를해제할때사용합니다 .(PU 축만 )
서보 ON 하면 ,자동적으로브레이크는해제됩니다 .
8 레인선택 듀얼레인에서양쪽레인을사용할경우에조작할레인을선택합니다 .(Width 축 ,PU 축 )
