1-15
1
3.4 블로우 스테이션
3.4.1 샤프트 블로우 기능
블로우 스테이션으로는, 고압 블로우로 노즐 및 샤프트 내부와 노즐 선단의 먼지나 이물질 등을 청소하는 노즐
샤프트 블로우를 실행할 수가 있습니다.
블로우 스테이션에는 다음 그림과 같이 5 개의 홀이 있으며 , 헤드를 몇개의 그룹으로 나눠서 블로우합니다.
샤프트 블로우의 실행 방법에 관해서는 , 후술의 「3.4.2 노즐 샤프트 블로우의 수동 실행방법」을 참조하십시오 .
또한, 부품의 폐기는 덤프 박스에 폐기합니다만 , 본 장비에서는 극소부품 (0603 사이즈 이하 ) 의 폐기 동작을
한 후에 폐기 동작의 체크 ( 부압 또는 사이드 뷰 인식 ) 를 실행합니다. 이 체크에서 부품 및 이물질의 부착이
인식되었을 경우에는 , 재차 블로우 스테이션의 샤프트 블로우로 폐기동작을 실행합니다.
실행 방법에 관해서는 , 후술의「3.4.4 극소부품의 샤프트 블로우 폐기」를 참조해 주십시오 .
블로우 스테이션과 덤프 박스
12mm
덤프 박스 세팅확인 센서
덤프 박스
블로우 스테이션
노즐확인 센서
배기 박스
블로우 스테이션 필터
샤프트 블로우
사이드 블로우
27115-K MK-00
█
블로우스테이션노즐확인센서
노즐샤프트블로우를실행한후에 ,노즐이방치되어있는지의여부를확인합니다 .
█
덤프박스세팅확인센서
덤프박스의유무및장착시의들뜸상태를확인합니다 .
█
사이드블로우
노즐샤프트블로우실행시 ,측면에서노즐의선단에블로우해서더러움을제거합니다 .
█
블로우스테이션필터
블로우스테이션내의사이드블로우용필터입니다 .
█
배기박스
노즐샤프트블로우로제거한더러움이나극소칩은이배기박스에모임니다 .
n
요점
덤프 박스가 규정 위치에 없으면 , 장비는 동작하지 않습니다.
n
요점
[ 부품] 화면의「기본」-「G: 폐기방법」이「폐기위치」로 설정되어 있을 경우에 덤프박스에 부품을 폐기합니다.
1-16
1
3.4.2 노즐 샤프트 블로우의 수동 실행방법
노즐 샤프트 블로우를 임의의 타이밍에서 수동으로 실행하는 방법에 대해서 설명합니다.
1
[ 장치 ]-「헤드」화면을 표시합니다 .
2
[ 청소 블로우 ] 버튼을 누릅니다 .
노즐 샤프트 블로우
[청소 블로우] 버튼
28100-KMK-00
3
노즐 샤프트 청소 블로우를 실행할 노즐을 설정합니다 .
다음과 같이「노즐 설정」화면이 표시됩니다 . 노즐 샤프트 청소 블로우를 실행할 테이블과 노즐에 체크
한 후 [OK] 버튼을 눌러 주십시오 .
「노즐 설정」화면
노즐 샤프트 청소 블로우를 실행할 노즐에 체크한다
테이블을 선택한다
28101-KM K- 00
c
주의
헤드에노즐샤프트블로우대상노즐이아닌노즐이장착되어있을경우 ,노즐과블로우스테이션이충돌해서파손될우려가있습니다 .
반드시실행전에설정노즐과장착되어있는노즐이맞는지확인해주십시오 .
1-17
1
4

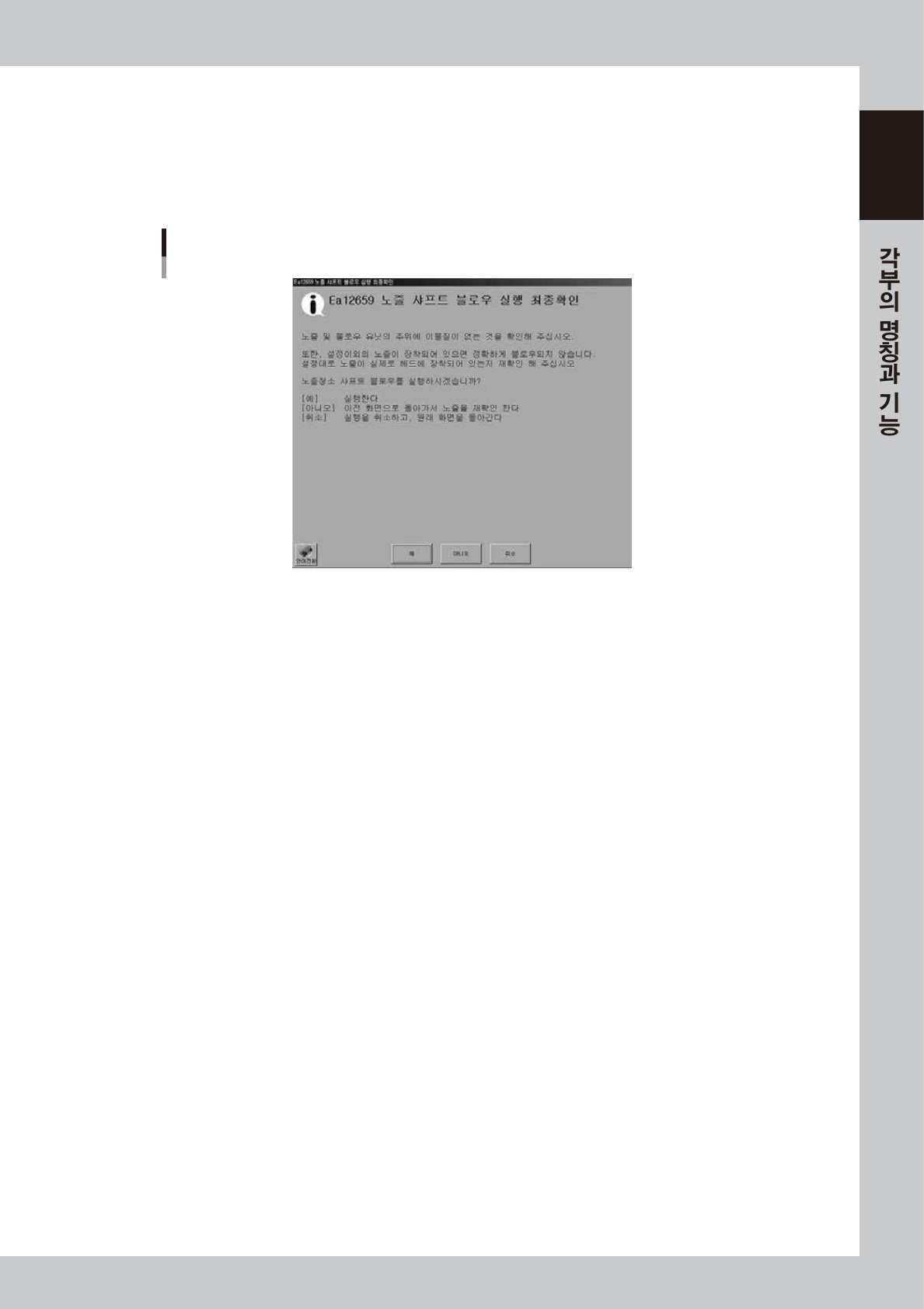

「노즐샤프트 블로우 실행 최종확인」화면이 표시됩니다 .
내용을 확인하고 해당하는 버튼을 눌러 주십시오 .
[ 예 ] : 대상노즐을 노즐샤프트 청소블로우 합니다 .
[ 아니오 ] :「노즐 설정」화면으로 되돌아 갑니다 .
[ 취소 ] : 실행하지 않고 화면이 닫히며 , [ 장치 ]-「헤드」화면으로 되돌아 갑니다 .
「노즐 샤프트 블로우 실행 최종확인」화면
2810 2 - K MK-0 0
