2-48 2 w 캐리어 테이프를 자릅 니다 . 부품을 흡착위 치 까 지 보 내 고 나서 , 장비에 세 팅 하기 전 에 테 이프 피더 의 선 단으로 부터 나와 있는 캐 리 어 테 이 프 를 1 5 mm 정 도로 되 도 록 잘라 주 십 시 오 . ■ 종이 테이프의 경우 ■ 엠보스 테이프 경우 캐리어 테이프 15mm 정도 똑바로 자른다 15mm 정도 똑바로 자른다 캐리어 테이프 캐리어 테이프 자르…

2-47

■ 조작 버튼별 전송피치

피더종류

테이프세팅 ST/ 전원 ST 에서

설정한피치

「FEED」「BACK」

한번누름

「FUNC+FEED」 , 「FUNC+BACK」

한번누름

ZSY-004 모든피치 1mm 1mm

ZSY-008

0 2mm

1mm1 1mm

2 이상 2mm

ZSY-2T6,024

032,044,056

072,088,104

2mm

2 이상 설정피치

참고

• 12mm 이상의 피더는 , 테이프 세팅 스테이션 /외장 셋업용 전원 스테이션에서 피치를 설정하고「FUNC+FEED」또는

「FUNC+BACK」버튼을 동시에 누르면 설정한 피치분만큼 테이프를 보내거나 되돌릴 수가 있습니다.

상세한 내용은 본 장「4.1.4 테이프 부품에 관한 기판데이터의 설정」의 각 스테이션에서 피더 피치를 설정하는 방법을 참조해

주십시오 .

• 「FEED」,「BACK」버튼을 길게 누르면 연속 전송모드로 됩니다.

• 「FUNC+FEED」/「FUNC+BACK」버튼은 길게 눌러도 연속 전송모드로 되지 않습니다.

• SS 피더의 전송피치 설정은「SS 피더 사용자 매뉴얼」을 참조해 주십시오 .

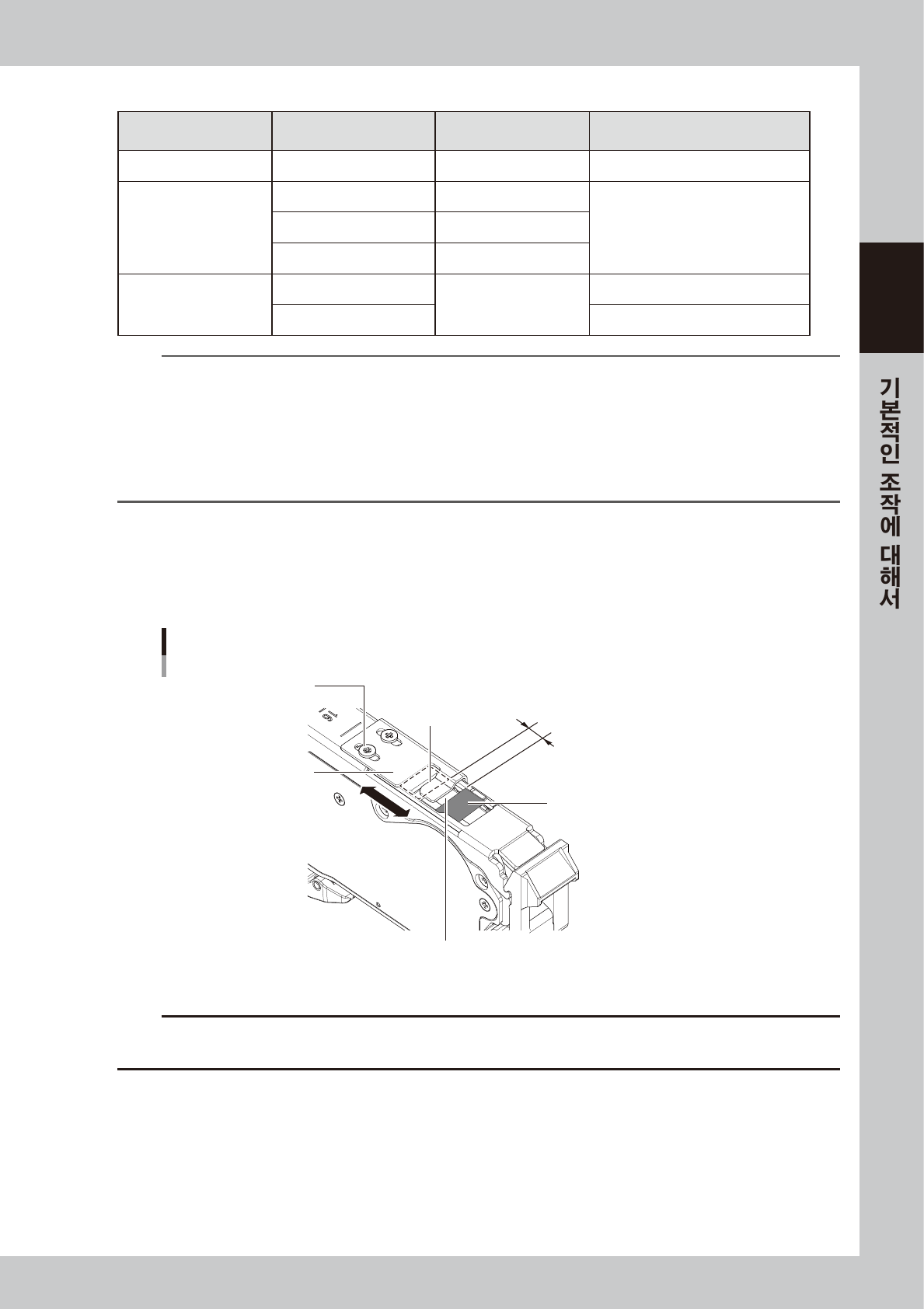

테이프 누름 플레이트의 위치를 조정합니다 .

12mm 이상의 피더타입의 경우 , 부품의 형상에 맞춰서 테이프 누름 플레이트의 위치조정이 필요합니다 .

테이프 누름 플레이트의 위치는, 조정나사(2 개)를 풀어서 조정합니다. 테이프 누름 플레이트의 선단을,

대기위치와 부품 흡착위치의 사이에서 흡착위치에 가깝게 설정하고 조정나사로 고정해 주십시오 .

테이프 누름 플레이트의 위치

부품 흡착위치

테이프 누름 플레이트의 선단은

이 사이에서 흡착위치에 가깝게 설정한다

대기 위치(선두 부품)

테이프 누름 플레이트의 선단위치

조정 나사

테이프 누름 플레이트를

슬라이드 시켜서 위치를 조정한다

테이프 누름 플레이트

27211-KMK-00

주의

테이프누름플레이트의위치가조정되어있지않을경우에는 ,커버테이프박리후의부품위치가불안정하게되어서 ,정확하게흡착이

되지않을우려가있습니다 .

2-48

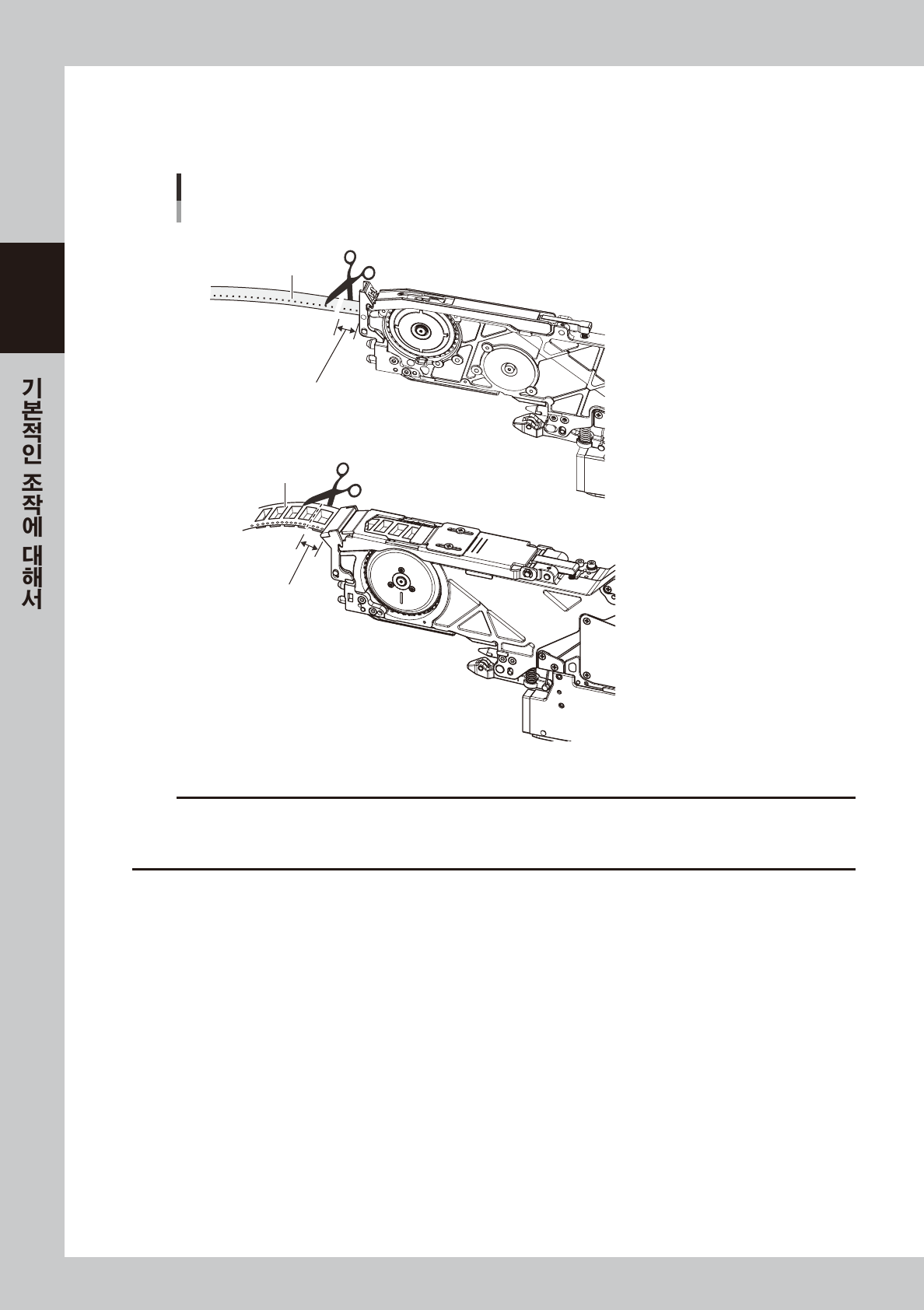

캐리어 테이프를 자릅니다 .

부품을 흡착위치까지 보내고 나서 , 장비에 세팅하기 전에 테이프 피더의 선단으로부터 나와 있는 캐리어

테이프를 15mm 정도로 되도록 잘라 주십시오 .

■ 종이 테이프의 경우

■ 엠보스 테이프 경우

캐리어 테이프

15mm 정도 똑바로 자른다

캐리어 테이프

캐리어 테이프 자르기

27212-KMK-00

주의

・

 캐리어테이프를적당한길이로자르지않으면 ,마운터에확실하게장착되지않아서고장의원인이됩니다 .또한 ,캐리어테이프의

 배출경로에막힐경우가있습니다 .

・

 딱딱한엠보스테이프를너무짧게자르면 ,슬로프의입구에캐리어테이프가부딪혀서전송불량이발생할수가있습니다 .

2-49

4.1.2 일괄교환 대차에 피더의 장착

부품의 세팅이 완료된 테이프 피더를 일괄교환 대차에 장착하는 순서를 다음과 같이 설명합니다.

주의

마운터본체에피더를세팅할때에는 ,반드시테이프세팅스테이션또는외장셋업용전원스테이션에서테이프를세팅한후에실행해

주십시오 .마운터상에서의테이프부품세팅은실행할수없습니다 .

요점

테이프 피더에는 SS 타입과 ZS 타입 , AL 피더 타입의 3 종류가 있습니다만 , 본 장비에서는 어느쪽도 사용가능합니다.

단 , SS 피더를 ZS 피더용 일괄교환 대차에 장착할 경우는 , 대차의 가이드 레일 커버를 열어서 장착할 필요가 있습니다.

◼

ZS 피더를 ZS 피더용 대차에 세팅할 경우

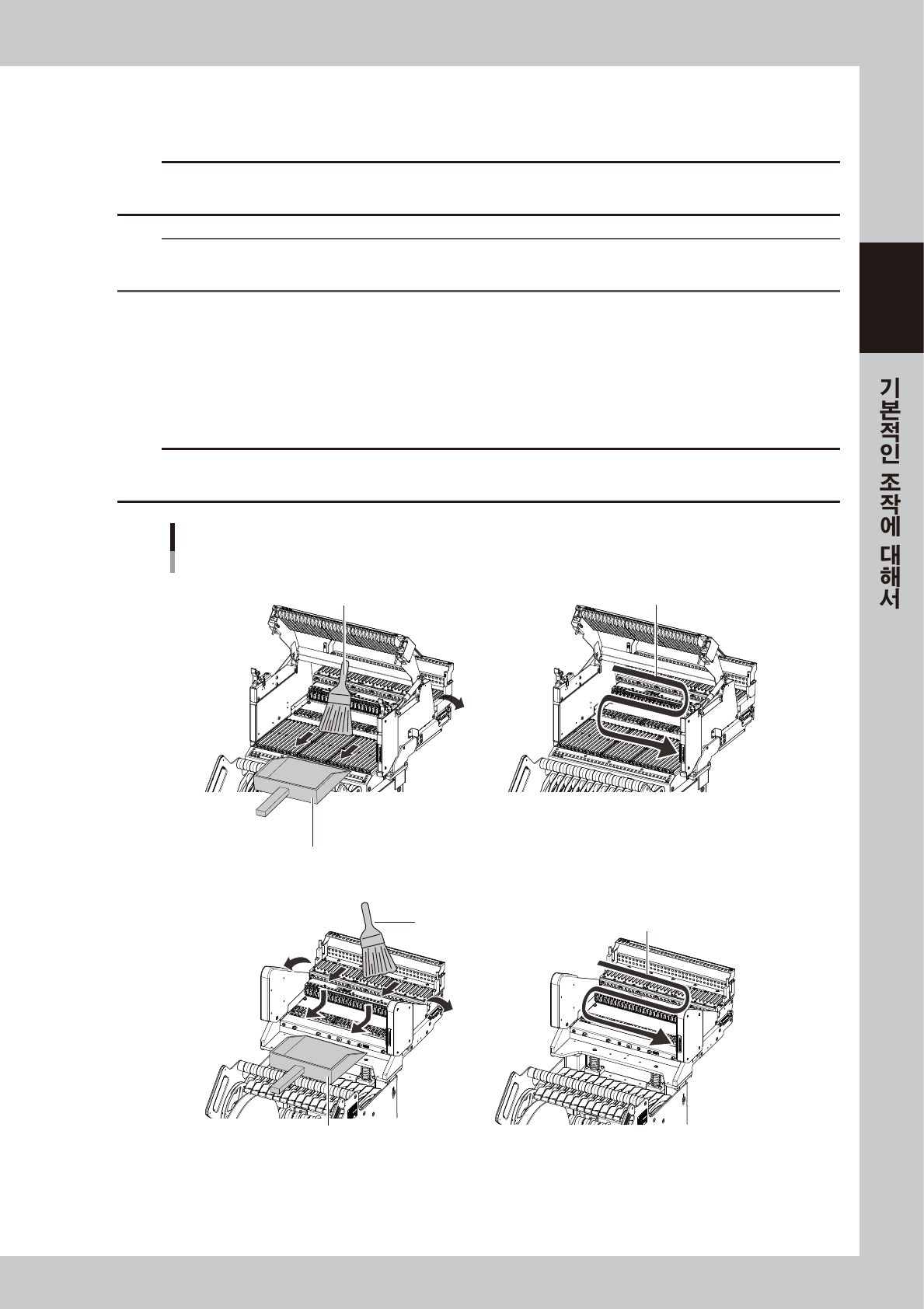

대차의 피더 플레이트를 청소합니다 .

대차에 피더를 세팅하기 전에 , 피더 플레이트상의 먼지나 이물질 등을 청소합니다 . 장비에 동봉되어

있는 피더 플레이트 청소용 브러시나 가정용 청소기 또는 버큠 ASSY( 옵션 ) 등을 사용해서 피더 플레이

트를 청소해 주십시오 .

주의

피더세팅시 ,부품이나이물질등이끼이면피더가기울어져서안정된흡착을할수없게됩니다 .또한 ,피더의커넥터부에이물질이들어

가면합선등에의해기기가파손될우려가있습니다 .청소할때에는 ,커넥터부에이물질이들어가지않도록주의해주십시오 .

대차 피더 플레이트상의 청소

<ZS피더용 대차>

<SS피더용 대차>

쓰레받기 등으로 받는다

청소용 브러시

가정용 청소기 등으로 흡인한다

청소용 브러시

쓰레받기 등으로 받는다

27213-KMK-00
