2-17
2
■
컨베이어수동조작2

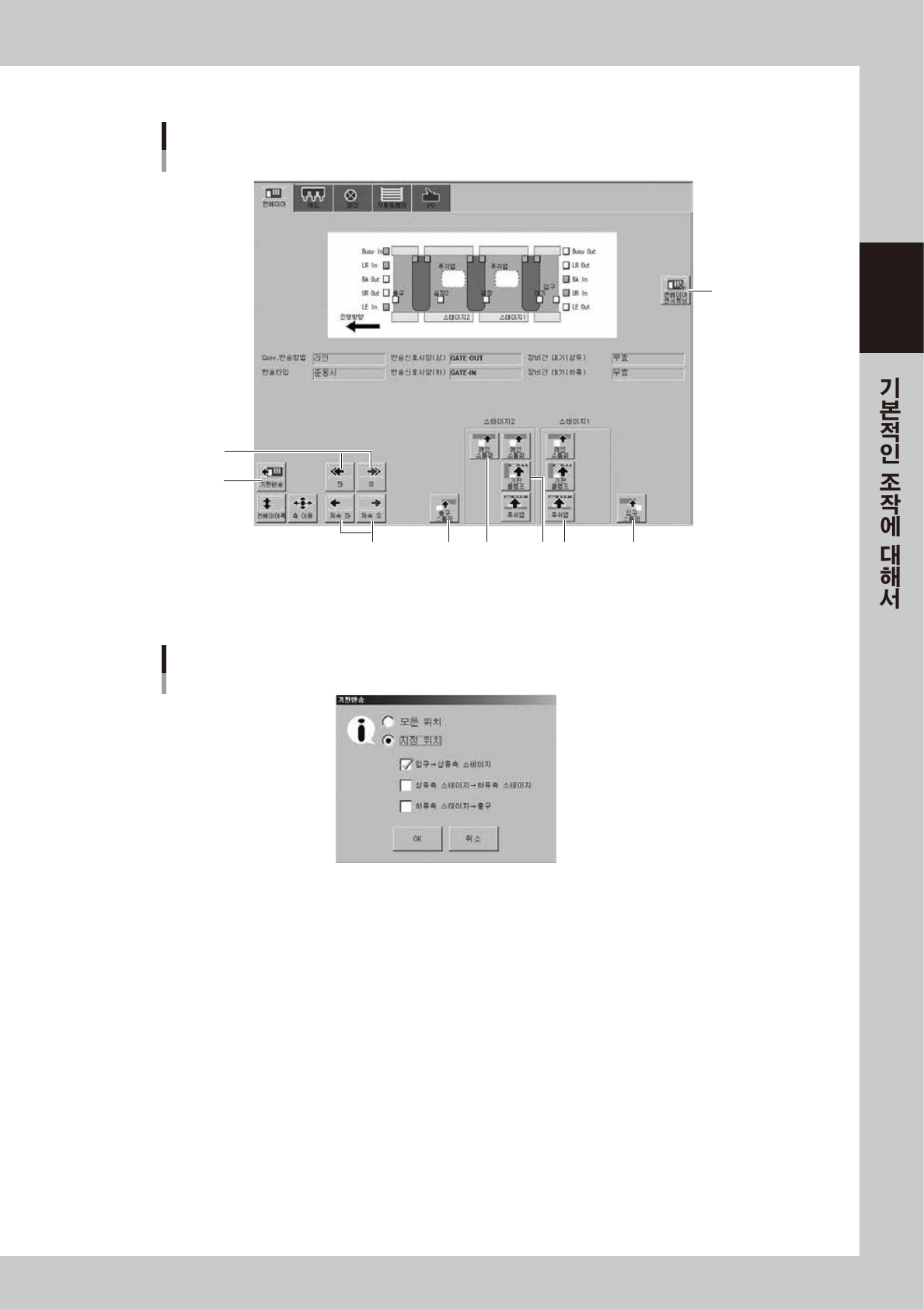

[장치] - 「컨베이어」 화면
컨베이어 수동 버튼:YSM20R 듀얼 스테이지 화면
6
7
14
8
9 10 11 12 13
28208-KM K-10
6. [ 기판반송 ] 버튼 ( 듀얼스테이지 )
[ 기판반송 ] 버튼을 누르면 , 다음과 같은 화면이 표시됩니다 .
「기판반송」 화면
28209-KMK-00
・
모든위치
모든 위치를 선택하면 ,「입구→상류측 스테이지」,「상류측 스테이지→하류측 스테이지」,「하류측 스테이지→출구」로
반송을 실행합니다 .
・
지정위치
체크박스에 지정된 구간만 반송을 실행합니다 . 전부 체크하면 ,「모든 위치」와 같은 동작을 실행합니다 .
7. [ 좌 ],[ 우 ] 버튼
좌측 또는 우측으로 컨베이어 모터를 고속으로 돌립니다 .
8. [ 저속좌 ],[ 저속우 ] 버튼
좌측 또는 우측으로 컨베이어 모터를 저속으로 돌립니다 .
9. [ 출구스톱퍼 ] 버튼
출구 스톱퍼를 상승 / 하강시킵니다 . 반출할 기판을 출구에서 멈출 때 사용합니다 .
10.[ 메인스톱퍼 ] 버튼
메인 스톱퍼를 상승 / 하강시킵니다 . 컨베이어내에 반입된 기판을 실장위치에서 멈출 때 사용합니다 .
2-18
2
11.[ 기판클램프 ] 버튼
기판 클램프 보드를 상승 / 하강시킵니다 . 기판의 틀을 아래방향 ( 이면 ) 에서 끼워서 고정합니다 .
12.[ 입구스톱퍼 ] 버튼
입구 스톱퍼를 상승 / 하강시킵니다 . 반입된 기판을 대기위치에서 멈출 때 사용합니다 .
13.[ 푸쉬업 ] 버튼
이 버튼을 눌러서 표시되는「컨베이어 푸쉬업」화면의「두께」란에 수치를 입력하고 [OK] 버튼을 누르면 , 푸쉬업 플레이트
가 상승해서 기판을 아래방향 ( 뒷면 ) 에서 고정합니다 .
14.[ 컨베이어센서튜닝 ] 버튼
컨베이어 센서를 자동으로 튜닝합니다 . 평상시에는 자동 튜닝을 할 필요가 없습니다만 , 컨베이어 센서의 오동작 등에
의해 정상적으로 기판이 검지되지 않을 경우 등에 사용합니다 .
c
주의
컨베이어센서튜닝을실행할경우에는 ,반드시컨베이어상에기판이없는지확인한후에실행해주십시오 .
상세한내용은 ,별책메인터넌스매뉴얼의제 3 장 「2.3.1컨베이어센서의상태
•
동작확인」 을참조해주십시오 .
2-19
2
■ 헤드 수동조작
「장치」-「헤드」화면
1
2
3
4
5
6
8
7
9
28210-KMK-00
버튼명 기능
1 진공 각헤드의진공 ON/OFF 를실행합니다 .
2 블로우 각헤드의블로우ON/OFF 를실행합니다 .
3 노즐 STN셔터 노즐스테이션의셔터를개폐합니다 .
4 노즐변경
「노즐변경」 대화창이표시되면 ,헤드및노즐
타입을지정해서노즐체인지를실행합니다 .
5 현재노즐일람
현재 ,헤드에장착되어있는노즐타입의일람
을표시합니다 .
6 축이동 축을이동시키기위해사용합니다 . 「컨베이어」 화면의축이동과같습니다 .
7 청소블로우 노즐샤프트블로우실행확인화면이표시됩니다 .
8 테이블선택 테이블의표시를전환합니다 .
9 노즐탄성이상체크
노즐의탄성동작의이상을체크합니다 .
「전부실행」 또는 「선택해서실행」 버튼을눌러
서노즐의탄성체크를실행합니다 .
