2-36
2
•
테이프종류
사용하고 있는 테이프의 종류를 표시하며 , 트레이 부품의 경우는 부품공급 장치를 표시합니다 .
•
흡착율 (%)
부품별 흡착율을 표시합니다 . 아래와 같은 식으로 산출합니다 .
1-([ 에러횟수 ] ÷ [ 소비수 ])X100= 흡착율
•
피더 MACS
피더 MACS 의 상태를 표시합니다 .
n
요점
피더 MACS 는 피더의 특정부위를 마크 인식해서 흡착위치 보정을 실행하는 기능입니다.
일반적으로 , 1005 사이즈 이하의 부품 흡착시에 실행됩니다 .
•
옵셋 X,Y(mm)
피더 MACS 의 보정량을 표시합니다 .

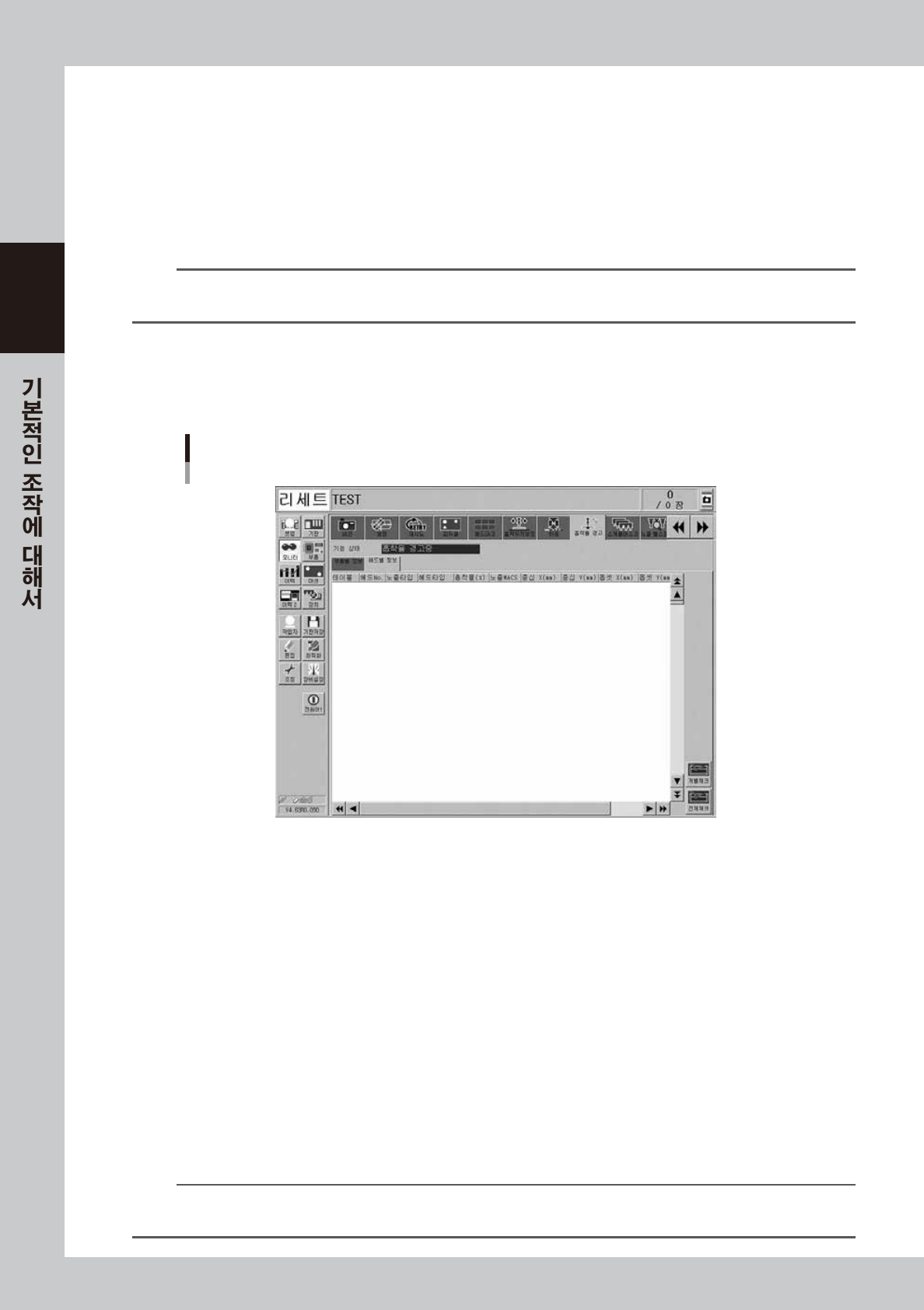

「헤드별 정보」탭
모니터 : 흡착율 경고
헤드별 정보
2822 3 - K MK-0 0
•
테이블
대상 테이블을 표시합니다 . 본 장비에서는 , A 테이블로 표시됩니다 .
•
헤드 No.
사용하고 있는 헤드의 번호를 표시합니다 .
•
노즐타입
현재의 노즐타입을 표시합니다 .
•
헤드타입
사용하고 있는 헤드의 노즐교환 방법 등을 표시합니다 . ( 자동노즐교환 / 수동노즐교환 등 )
•
흡착율(%)
헤드별 흡착율을 표시합니다 . 아래와 같은 식으로 산출합니다 .
1-([ 에러횟수 ] ÷ [ 소비수 ])X100= 흡착율
•
노즐 MACS
노즐 MACS 의 상태를 표시합니다 .
n
요점
노즐 MACS 는 헤드에 장착한 노즐의 위치를 검출해서 , 흡착위치 보정을 실행하는 기능입니다.
피더 MACS 와 마찬가지로 , 1005 사이즈 이하의 부품을 흡착하는 노즐에 대해 실행됩니다.
2-37
2
•
중심 X,Y(mm)
노즐 MACS 의 중심 X, Y 의 보정량을 표시합니다 .
•
옵셋 X,Y(mm)
노즐 MACS 의 옵셋 X, Y 의 보정량을 표시합니다 .
•
[ 개별체크 ] 버튼
흡착율에 이상이 생긴 부품 (「적색」으로 표시된 행 ) 중에서 임의의 부품 ( 행 ) 을 선택하여 , 이 버튼을 누르면 , 그 부품
은 「체크중 상태」가 됩니다 .
•
[ 전체체크 ] 버튼
이 버튼을 누르면 , 흡착율에 이상이 생긴 부품 (「적색」으로 표시된 행 ) 모두가 「체크중 상태」로 됩니다 .
■ 「 체크중 상태」란
체크중 상태란 , 흡착율 이상이 발생한 부품에 대해 , [ 개별 체크 ] 버튼 또는 [ 전체 체크 ] 버튼을 클릭함으로서 , 그 시점
의 흡착율을 기억하여 , 이후의 흡착율이 개선 혹은 악화했을 경우에 색깔변화로 알려주는 것입니다 .
이로 인해 , 흡착율에 이상이 생긴 부품에 대하여 , 그 시점의 흡착율을 기억 ( 체크중 상태 ), 그 후에 , 이상 원인을 제거하
고 동작했을 때 , 개선된 경우는 「분홍색→황색」으로 변화됩니다 . 또한 , 흡착율이 더욱 악화된 경우 , 「분홍색→적색」
으로 변화하여 개선이 적절치 않음을 나타냅니다 . 흡착율에 동반한 색의 상태추이에 대하여 , 주의 ( 황색 )=99.00%,
경고 ( 적색 )=95.00% 로 설정되어 있는 경우를 예로 들어 , 아래 그림에 나타냅니다 .

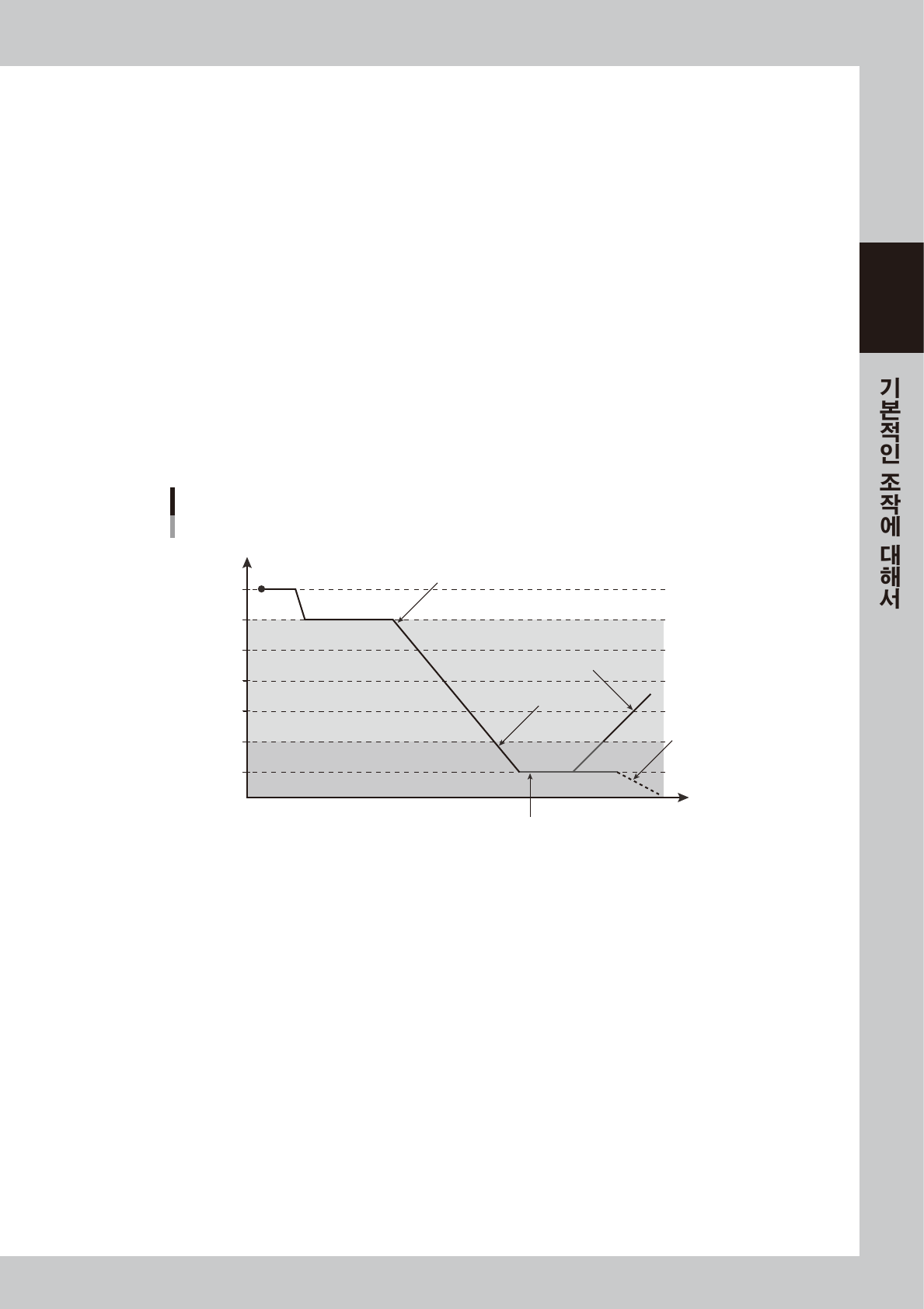

흡착율 변화에 동반하는 색의 상태추이
100
99
98
97
96
95
94
흡착율 %
시간
황색으로 변화
시작(백색)
황색으로 변화(개선)
적색으로 변화
적색으로 변화(악화)
[체크] 버튼 ON
분홍색으로 변화
체크중 상태 시작
27201-KMK-00
2-38
2
3.11 스케줄 태스크
이 화면은 ,「진공압 체크」,「노즐선단 오염체크」 등의 스케줄 태스크를 실행한 결과를 표시합니다.
표시 내용은 각 스케줄 태스크 완료후에 갱신되며, 이력에 헤드별 에러 정보와, 실행한 결과 정보가 기록됩니다.
모니터 : 스케줄 태스크
실행결과 일람
페이지 수 표시
수동조작 버튼
화살표
28224-KMK-00
•
체크내용
풀다운 리스트에서「진공압 체크」,「노즐선단 오염체크」,「청소 블로우 ( 샤프트 블로우 )」,「노즐 형상체크」,「노즐편심
이상체크」등을 선택해서 전환할 수 있습니다 .
•
스케줄최종실행시간
스케줄 태스크가 실행된 최종 일시를 표시합니다 .
•
실행결과일람
각 스케줄 태스크의 실행 결과가 표시됩니다 .
•
OK : 스케줄 태스크 정상종료
•
NG : 스케줄 태스크 이상종료
•
[ ] : 스케줄 태스크 미실시
참고
일람표에는 , A~D 테이블의 표시가 있습니다만 , 본 장비에서는 A 테이블과 B 테이블의 수치만 표시됩니다 .
•
노즐타입
스캐줄 태스크를 실행한 노즐의 종류를 표시합니다 .
•
화살표
노즐타입의 표시를 전환합니다 .
•
페이지표시
현재 페이지와 최대 페이지 수를 표시합니다 . 1 페이지밖에 없을 경우는 , 표시되지 않습니다 .
•
수동조작버튼
수동으로「청소 블로우 ( 샤프트 블로우 )」,「노즐선단 오염체크」,「진공압 체크」,「노즐탄성 이상체크」,「노즐 형상체크」,
「노즐편심 이상체크」의 스케줄 태스크를 실행할 수가 있습니다 .
