2-50
2
2
테이프 릴을 릴 홀더에 거치합니다 .
테이프 릴의 사이즈에 따라서 , 릴 홀더내의 거치 장소가 달라집니다 . 7 인치 보다 큰 테이프 릴의 경우
에는 , 홀더를 위로 올려서 거치해 주십시오 .

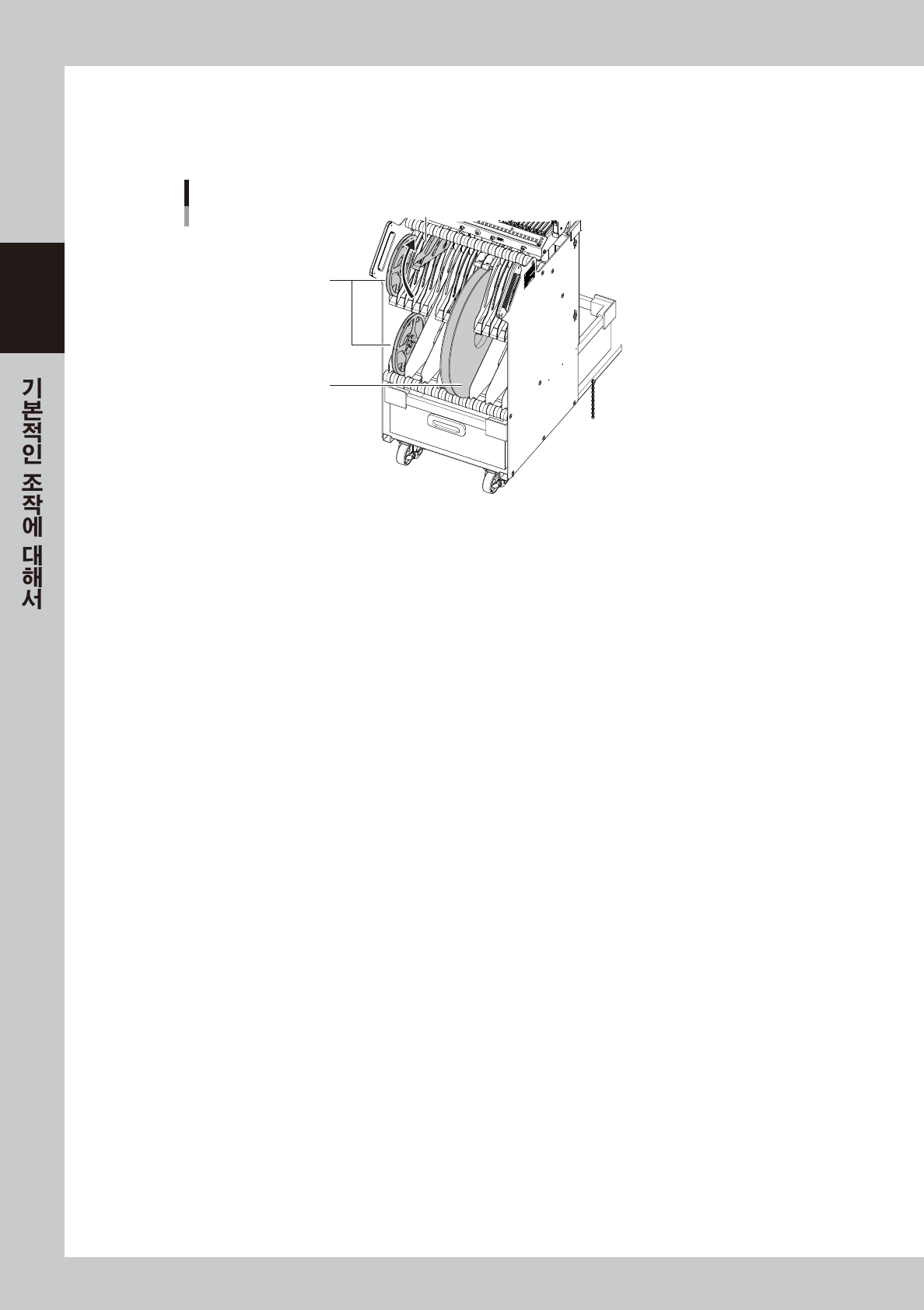

릴 홀더에 테이프 릴의 세팅
7인치를 초과하는 릴
7인치 릴
홀더
27214-KMK-00
2-51
2
3
ZS 피더를 세팅합니다 .
1. ZS 피더의 언클램프 레버를 쥐고 , 세팅할 위치의 상하의 번호를 확인합니다 .
2. 피더의 언더레일을 피더 플레이트쪽의 가이드에 맞추고 , 피더 플레이트상을 슬라이드 시켜서 안쪽
끝까지 피더를 끼워 주십시오 .
c
주의
・
피더세팅시에과도한충격을가하지않도록주의해주십시오 .
・
상하의세팅번호를맞추지않고장착하면 ,피더가비스듬한상태로되어서부품흡착불량및고장의원인이됩니다 .
18 
50 
18 
50 
ZS피더용 일괄교환 대차

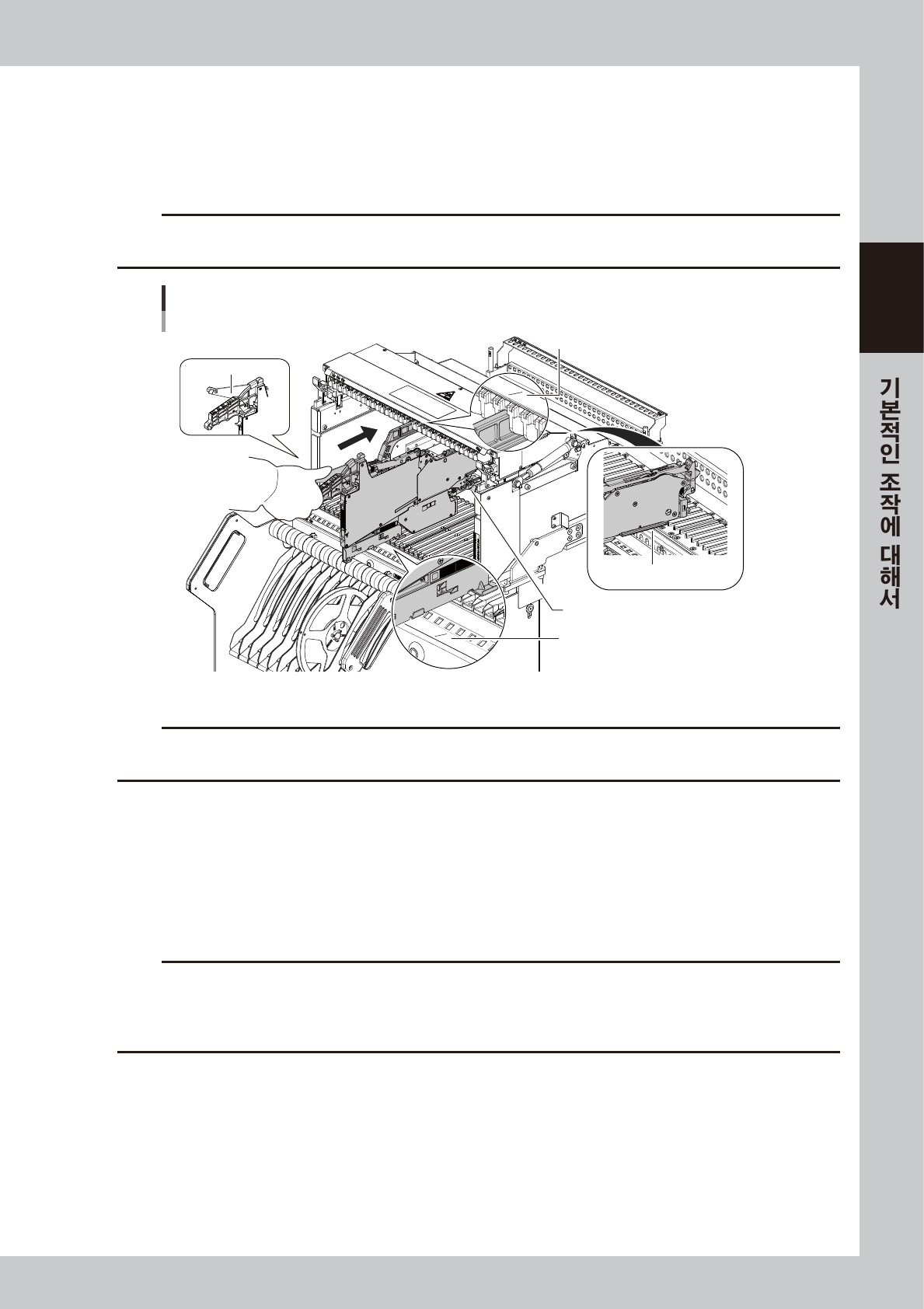

ZS피더의 세팅
언클램프 레버
언더 레일
세팅번호 확인
세팅번호 확인
클램프 레버 ASSY
27215-KMK-00
c
주의
•
반드시언더레일을피더플레이트쪽의가이드에맞춘후에슬라이드시켜주십시오 .
•
언클램프레버를완전히쥐지않으면 ,클램프레버ASSY 가충분히열리지않습니다 .
4
클램프 레버 ASSY 의 잠금 상태를 확인합니다 .
언클램프 레버에서 손을 떼고 , 클램프 레버 ASSY 가 피더 플레이트에 확실하게 고정되어 있는지 확인합
니다 . 클램프 레버 ASSY 가 확실하게 잠겨 있지 않으면 , 실장중에 빠질 우려가 있습니다 .
5
ZS 피더의 장착상태를 확인합니다 .
피더를 옆에서 봐서 , 정확하게 장착되어 있는지 육안으로 확인해 주십시오 .
c
주의
다음의항목을중점적으로체크해주십시오 .피더가올바르게장착되어있지않으면 ,파손될우려가있습니다 .
•
테이프가이드ASSY 가확실하게닫혀있으며 ,들떠있지않을것 .
•
프론트블록이피더플레이트의위치결정홀의안쪽까지확실하게끼워져있을것 .
•
피더의언더레일이피더플레이트의가이드에정확하게끼워져있을것 .
2-52
2
◼
SS 피더를 ZS 피더용 대차에 세팅할 경우
1
대차의 피더 플레이트를 청소하고 , 릴 홀더에 테이프 릴을 거치합니다 .
2
대차의 가이드 레일 커버를 오픈합니다 .
대차 좌우에 있는 커버 잠금장치를 눌러서 해제하고 , 가이드 레일 커버를 들어 올립니다 .
ZS피더용 일괄교환 대차

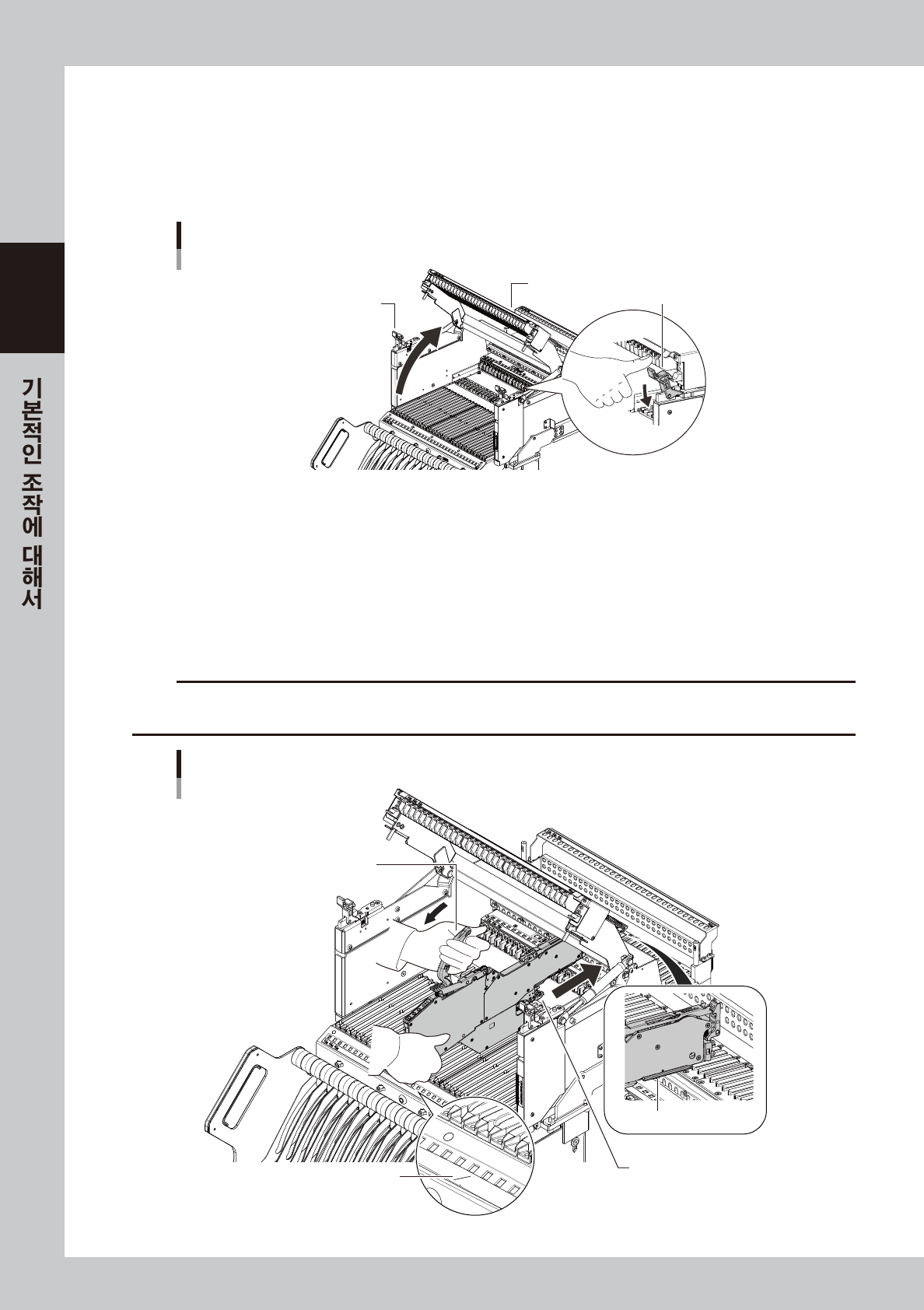

가이드 레일 커버 열기
가이드 레일 커버
커버 잠금장치
커버 잠금 장치
27216-KMK-00
3
SS 피더를 세팅합니다 .
1. SS 피더 하부를 손으로 지탱하면서 , 핸들을 잡고 뒤쪽으로 당깁니다 .
2. 장착할 위치의 세팅번호를 확인합니다 .
3. 피더의 언더레일을 피더 플레이트의 가이드쪽에 맞춥니다 .
4. 핸들을 자기 앞쪽 방향으로 당기고 , 피더 플레이트상을 슬라이드 시켜서 안쪽끝까지 피더를 끼워
주십시오 .
c
주의
・
피더세팅시에과도한충격을가하지않도록주의해주십시오 .
・
세팅위치에맞추지않고장착하면 ,피더가비스듬한상태로되어서부품흡착불량및고장의원인이됩니다 .
18 
50 
ZS피더용 일괄교환 대차
SS피더의 세팅
클램프 레버 ASSY
핸들을 자기 앞으로 당긴다
세팅번호 확인
언더레일
27217-KMK-00
