3-6 3 1. 5 기 판 데이 터의 선 택 등록 되 어 있 는 기 판 데 이 터 중 에 서 , 생 산에 사용 할 기 판 데 이 터 를 선 택 합 니 다 . 1 「기 판 선택」 화면을 표 시합니다 . 「셋 업 」화면의 [ 기판선 택 ] 버튼 을 눌러 서 「기판선 택」화면 을 열어 주십 시 오 . YSM20W R 듀 얼 레 인 의 경 우 [ 레 인 선 택 ] 버 튼을 눌러 생 산하 는 레 인 …
3-5
3

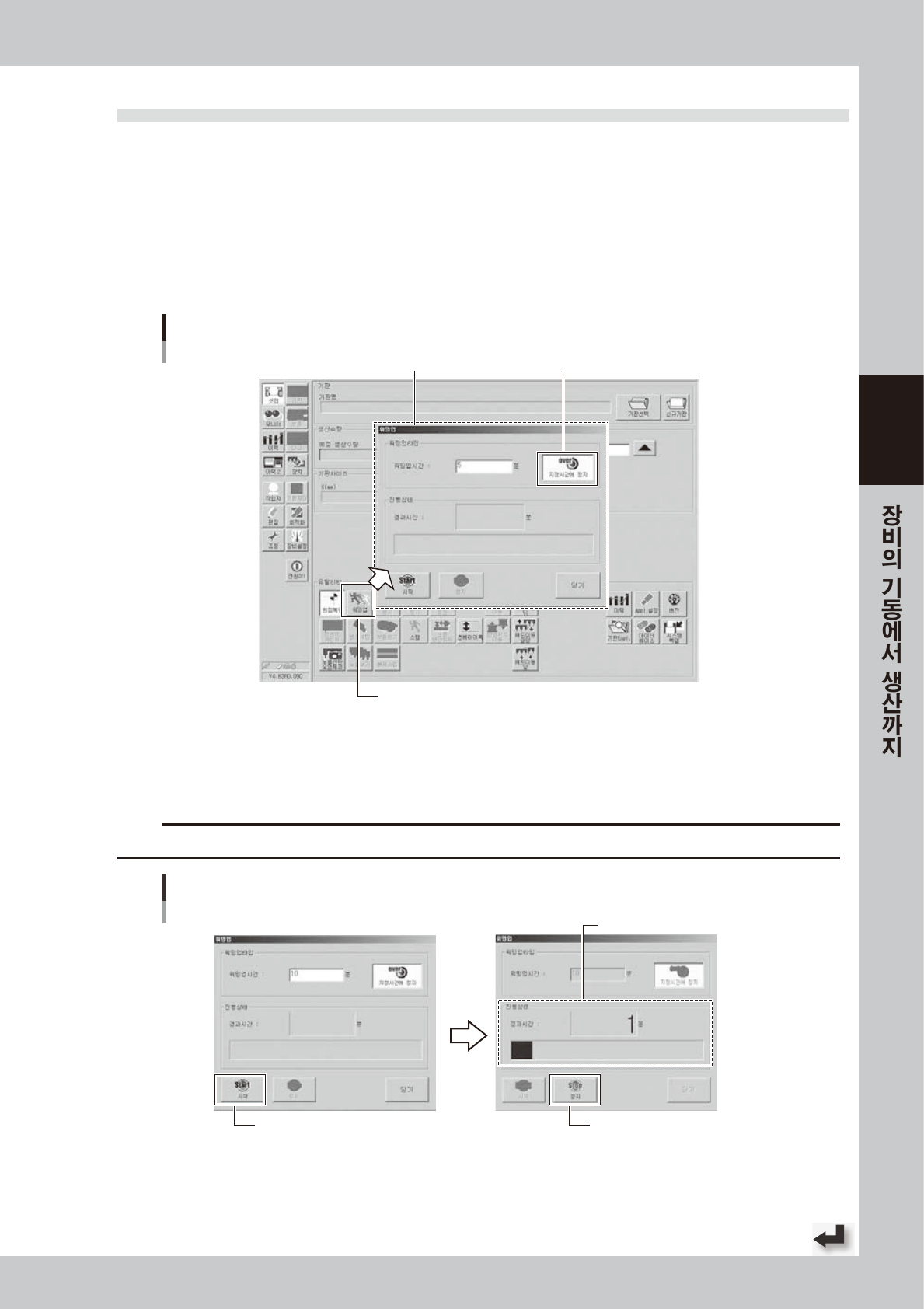

1.4 워밍업의 실행
장비를 기동한 후에는 , 워밍업 운전을 실행합니다. 워밍업 실행시간은 보통 10 분정도 입니다.
단 , 전회의 생산에서 2 시간 이내의 경우는 워밍업 운전은 실행할 필요가 없습니다.
1
「 셋 업 」화 면 의 [ 워밍업 ] 버튼을 누릅니다 .
「워밍업」화면이 표시됩니다 .
2
워밍업 시간을 입력합니다 .
[ 지정시간에 정지 ] 버튼을 누르고 , 워밍업 할 시간 ( 보통 10 분정도 ) 을 입력합니다 .
워밍업 시간설정
「셋업」 화면
[지정시간에 정지] 버튼「워밍업」 화면
[워밍업] 버튼
28 3 03-K M K-0 0
3
워밍업을 실행합니다 .
[ 시작 ] 버튼을 누르면 , 워밍업이 시작됩니다 .「진행상태」란에 워밍업의 경과시간과 상태가 표시됩니다 .
c
주의
워밍업중에이상이발생했을경우는 ,[ 정지 ] 버튼을눌러서 ,운전을정지하고원인을규명
•
대책해주십시오 .
워밍업 시간설정
진행상태를 표시
[시작] 버튼
[정지] 버튼
[시작] - [정지] 버튼
28304-KMK-00
4
워밍업을 종료합니다 .
Step2 에서 설정한 시간이 경과하면 , 장비는 자동적으로 정지됩니다 . [ 닫기 ] 버튼을 눌러서 이전화면
으로 되돌아 갑니다 .
3-6
3

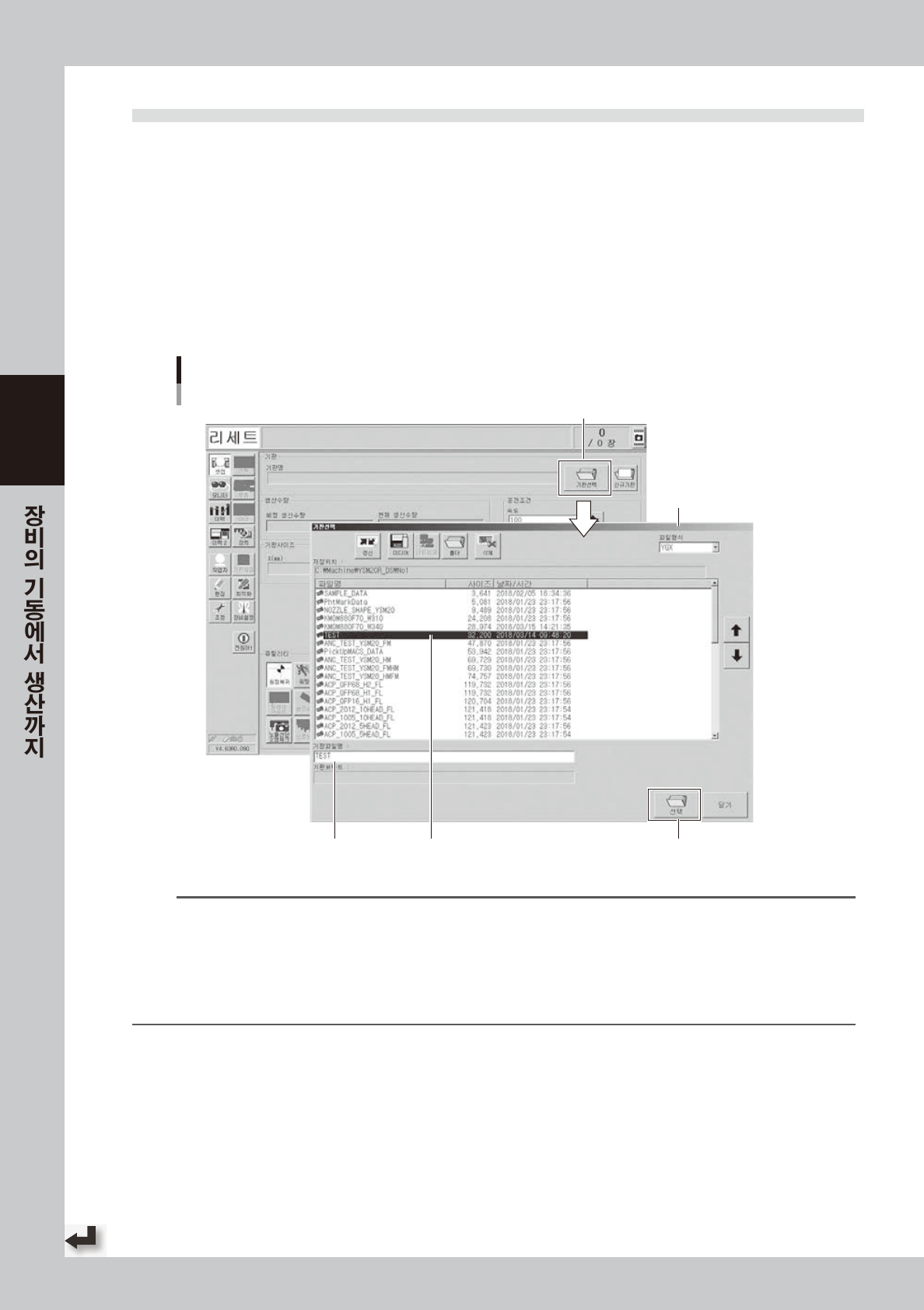

1.5 기판 데이터의 선택
등록되어 있는 기판 데이터 중에서 , 생산에 사용할 기판 데이터를 선택합니다.
1
「기판선택」화면을 표시합니다 .
「셋업」화면의 [ 기판선택 ] 버튼을 눌러서「기판선택」화면을 열어 주십시오 .
YSM20WR 듀얼 레인의 경우 [ 레인 선택 ] 버튼을 눌러 생산하는 레인 표시를 전환합니다 .( 양측 레인을
사용해서 생산할 경우는 , [ 레인결합 ] 으로 전환합니다 .)
2
기판 데이터를 선택합니다 .
「기판선택」화면의 리스트에서 , 생산에 사용할 기판 데이터를 클릭하고 [ 선택 ] 버튼을 누르면 선택한
기판 데이터가 로딩됩니다 .
기판의 선택
「셋업」 화면
[기판선택] 버튼
등록되어 있는 기판 데이터 리스트에서 선택
「기판선택」 화면
선택된 기판 데이터명 [선택] 버튼
28 3 05-K M K-0 0
참고
YSM20WR 듀얼 레인의 경우
• [레인선택 ] 버튼으로 [ 레인결합 ] 을 선택하면 , 결합 기판데이터가 표시됩니다.
결합 기판데이터란 , 2 개의 기판데이터를 1 개의 기판파일로 통합시킨것입니다. 결합 기판데이터는 주황색 아이콘으로
표시됩니다 .
• 결합 기판데이터를 선택하면 , 셋업 화면의 프리 에리어에 기판 파일명과 선택하고 있는 레인으로 생산할 기판명이 표시됩
니다 .
3-7
3

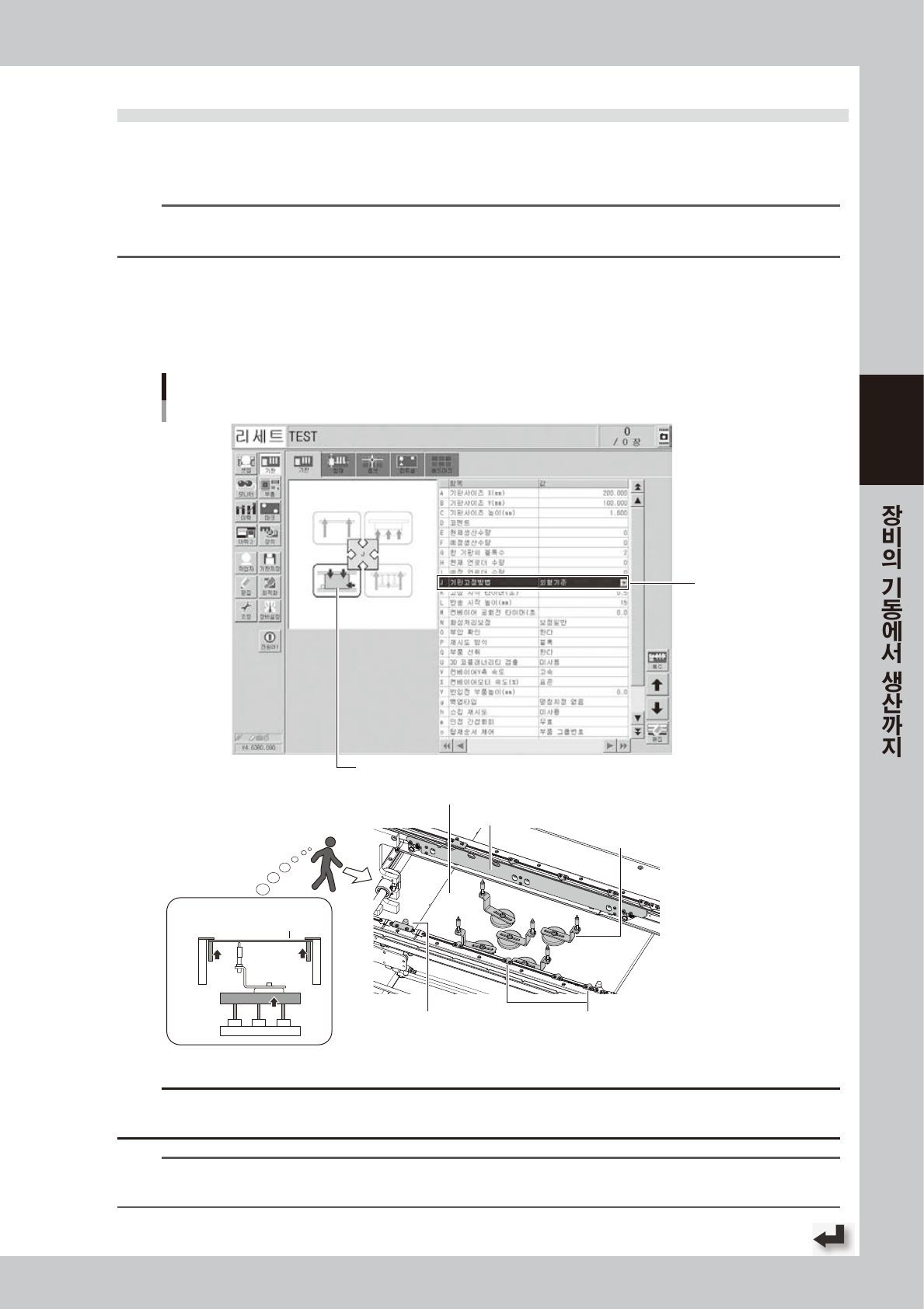

1.6 컨베이어의 셋업
선택한 기판 데이터에 맞춰서 컨베이어 유닛의 셋업( 준비 ) 을 실행합니다.
컨베이어 유닛에는 ,「푸쉬업 핀의 배치」,「기판 누름 플레이트의 위치조정」,「기판 고정상태의 확인」의 3 가지
작업이 필요합니다.
n
요점
듀얼 레인에서 양측 레인을 사용해서 생산을 실행할 경우는 , 레인 전환버튼으로 조작할 레인을 전환시켜서 조정과 확인을 해 주십
시오 .
█
기판고정 방법에 대해서
일반적으로 , 기판고정은「외형기준」으로 실행합니다 . 다음은「외형기준」으로 기판을 고정하는 방법에 대해서 설명합니다 .
1. 컨베이어상에 반송된 기판은 , 실장위치의 메인 스톱퍼에 닿아서 정지한다 .
2. 클램프 보드 ASSY 로 기판의 틀을 들어 올리고 , 기판 누름 플레이트의 사이에 끼워서 고정한다 .
3 . 기 판 의 틀 이외는 푸쉬업 핀으로 기판의 아래 방향에서 서포트한다 .
기판고정 방법
기판고정 이미지
기판고정 방법
기판고정 이미지(가로)
C 푸쉬업 핀
A 푸쉬업 플레이트
B 클램프 보드 ASSY
메인 스톱퍼
기판
D 기판누름 플레이트
BB
DD
C
A
28 3 06 -K MK- 0 0
c
주의
생산기판에슬릿등이있을경우 ,컨베이어의각기판센서로기판을검출할수없을가능성이있습니다 .그럴경우에는 ,장비설정을
변경하거나센서의위치를조정할필요가있으므로 ,실제생산전에반드시반송동작확인을실시해주십시오 .
n
요점
본 장비의 표준 기판고정 방법은「외형기준」입니다. 다른 방법으로 기판을 고정할 때에는 , 장비의 개조와 평가가 필요할 경우가
있습니다 .
