3 Technische Daten und Baugruppen Be triebsanleitung SIPLACE SX1/ SX2 Edition V2 und V3 3.5 Abmessungen und Gewicht Ab Softwareversion SR.713.1 Ausgabe 1 2/2020 114 3.5.4 Rangierradien der BE- W age n an SIPLACE SX1/S X2…
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 3 Technische Daten und Baugruppen
Ab Softwareversion SR.713.1 Ausgabe 12/2020 3.5 Abmessungen und Gewicht
113
3.5.3 Höhe der aufgeklappten Schutzhaube
3
Abb. 3.5 - 2 Höhe der aufgeklappten Schutzhaube - Abmessungen in Millimeter
Die angegebenen Maße beziehen sich auf die max. LP-Transporthöhe von 950 mm.
(1) Höhe variiert je nach eingestellter LP-Transporthöhe
– bei LP-Transporthöhe 900 mm = 120 mm ± 15 mm
– bei LP-Transporthöhe 930 mm = 150 mm ± 15 mm
– bei LP-Transporthöhe 950 mm = 170 mm ± 15 mm
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
3.5 Abmessungen und Gewicht Ab Softwareversion SR.713.1 Ausgabe 12/2020
114
3.5.4 Rangierradien der BE-Wagen an SIPLACE SX1/SX2
3
Abb. 3.5 - 3 Rangierradien der BE-Wagen am SX1/SX2 -Bestückautomaten
Die Rangierradien R der BE-Wagens am SX1/SX2-Bestückautomaten betragen:
3
3
Stellplatz 1 (außen) Stellplatz 2 (innen)
Rangierradius R
760 mm 760 mm
Abstand L1: Maschinenmitte
zur Außenkante BE-Wagen
1300 mm 1175 mm
Abstand L2: Maschinenmitte
zur Wand
2060 mm 1935 mm
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 3 Technische Daten und Baugruppen
Ab Softwareversion SR.713.1 Ausgabe 12/2020 3.5 Abmessungen und Gewicht
115
3.5.5 Schwerpunkt des SX1/SX2 Bestückautomaten
3

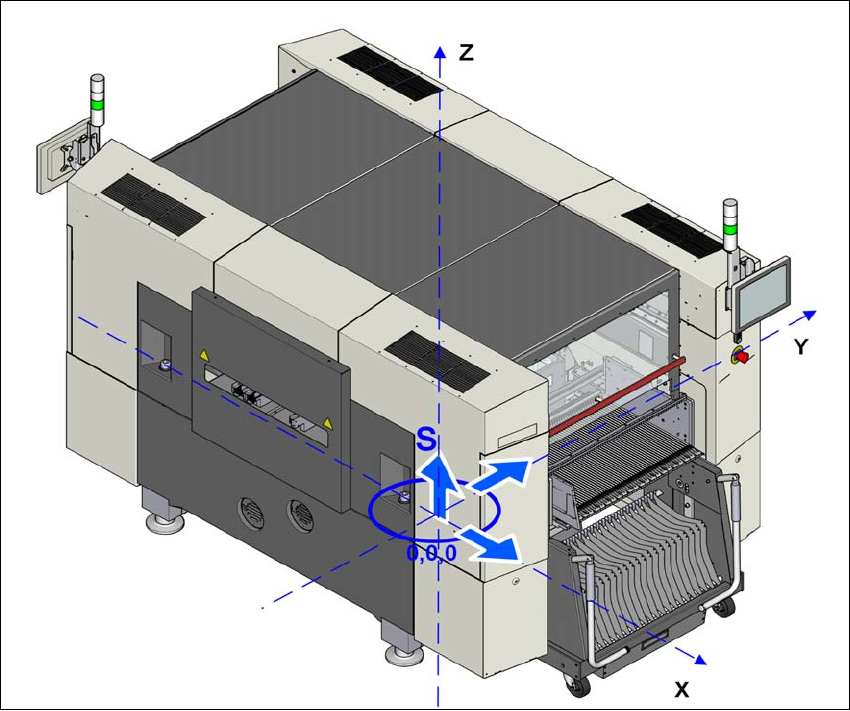

Abb. 3.5 - 4 Schwerpunkt der SX1/SX2 Bestückautomaten in Millimeter
X-Koordinate 0 mm
Y-Koordinate 0 mm
Z-Koordinate 738,5 mm
Diese Schwerpunktkoordinaten gelten für den Bestückautomaten bei einer LP-Transporthöhe von
900 mm.
