Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 6 Stationser weiterungen Ab Softwareversion SR.713.1 Ausgabe 12/2020 6.5 SIPLACE JTF-M 319 6.5.3 T echnische Daten 6 6.5.4 Abmessungen mit JTF-M 6 Abb. 6.5 - 2 Abmessun…
6 Stationserweiterungen Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
6.5 SIPLACE JTF-M Ab Softwareversion SR.713.1 Ausgabe 12/2020
318
6.5.2 Übersicht
6

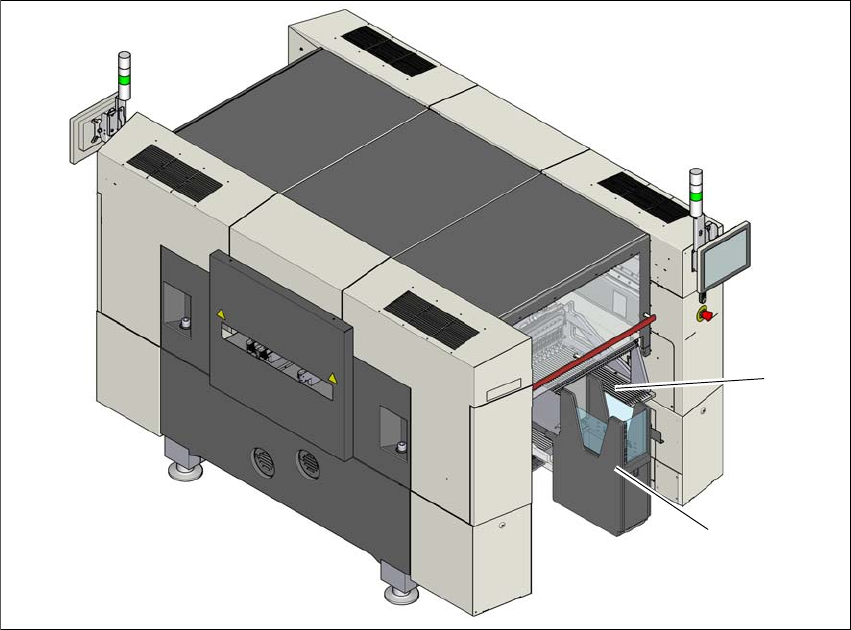

Abb. 6.5 - 1 SIPLACE JTF-M an SIPLACE SX1/SX2
(1) Fester Bauelemente-Tisch
(2) JTF-M
(1)
(2)
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 6 Stationserweiterungen
Ab Softwareversion SR.713.1 Ausgabe 12/2020 6.5 SIPLACE JTF-M
319
6.5.3 Technische Daten
6
6.5.4 Abmessungen mit JTF-M
6
Abb. 6.5 - 2 Abmessungen des SX-Bestückautomaten mit JTF-M
SIPLACE JTF-M
Breite
177 mm
Höhe
587 mm
JEDEC Flächenmagazin Spezifikation
Speicherkapazität
Flächenmagazin dünn 18 JEDEC Flächenmagazine
Flächenmagazin dick 14 JEDEC Flächenmagazine
Flächenmagazin Wechselzeit
Einschub n nach n+1 3,5 Sekunden
Einschub 1 nach 18 10 Sekunden
Einschub 18 nach 1 8,9 Sekunden
Kassette
Abmaße ca. 330 mm x 150 mm x 230 mm
Max. Ladegewicht 2,7 kg (je 150 g bei 18 Einschüben)
Pneumatik
5,2 bar bis 9 bar
Druckluftverbrauch
< 28,3 NL/min.
6 Stationserweiterungen Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
6.6 Halterung für Flächenmagazine Ab Softwareversion SR.713.1 Ausgabe 12/2020
320
6.6 Halterung für Flächenmagazine
Artikel-Nr. 00141286-xx Halterung für Flächenmagazine
Artikel-Nr. 00519840-xx Gurtleitkanal für Halterung-Flächenmagazin
Mit der Halterung für Flächenmagazine können Sie sehr schnell Bauelemente auf Flächenmaga-
zinen bereitstellen. Ist die Halterung für Flächenmagazine nicht vorhanden, können Sie alle 60
Förderer-Spuren des SX Wechseltisch verwenden.
Um die Halterung für Flächenmagazine auf dem SX Wechseltisch einzusetzen, muss der Be-
stückautomat mit einem modifizierten Gurtleitkanal ausgerüstet sein.
Die detaillierte Beschreibung und Bedienung sehen Sie in der " Montageanleitung - Manuel-
les Tray - SIPLACE SX1/SX2", Art.Nr. 00196823-xx.
Die Halterung für Flächenmagazine kann nur eingesetzt werden, wenn der entsprechende BE-
Tisch mit seinem Einzugsrahmen in der äußeren Position montiert ist.
Einzeln aufgelegte JEDEC-Flächenmagazine oder Waffle Pack Magazine lassen sich mit Magne-
ten auf dem Flächenmagazinträger fixieren. Werden zwei JEDEC-Flächenmagazine aufgelegt,
müssen Sie diese mit Verriegelungs- und Halteleisten fixieren.
Teile: Artikel-Nr.:
Magnet 00316593-xx
Verriegelungs- und Halteleiste für JEDEC-Magazine 00372615-xx
VORSICHT
Kollisionen vermeiden
Beim Einfahren und Ausfahren eines BE-Wagen darf die Halterung für Flächenmagazine
nicht gestellt sein, da es sonst zu Kollisionen mit dem Leergurtleitkanal und dem Halter
des Pipettenwechslers kommt.
Der Halterung für Flächenmagazine darf erst auf den Tisch gestellt werden, wenn der
Tisch eingezogen ist.
Vor dem Ausfahren des Tisches muss der Halterung für Flächenmagazine vom Tisch
entfernt werden.
