2 Betriebssicherheit Betriebsanlei tung SIPLACE SX1/SX2 Edition V 2 und V3 2.2 Warnschilder Ab Softwareversion SR.713.1 Ausgabe 12/2020 60 2.2.10.1 Hohe T emperaturen am SIPLACE CPP 2 Pos. 1 in Abb. 2.2 - 1 3 , Seite 59 …

100%1 / 366
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 2 Betriebssicherheit
Ab Softwareversion SR.713.1 Ausgabe 12/2020 2.2 Warnschilder
59
2.2.10 Warnschilder am SIPLACE MultiStar CPP
2

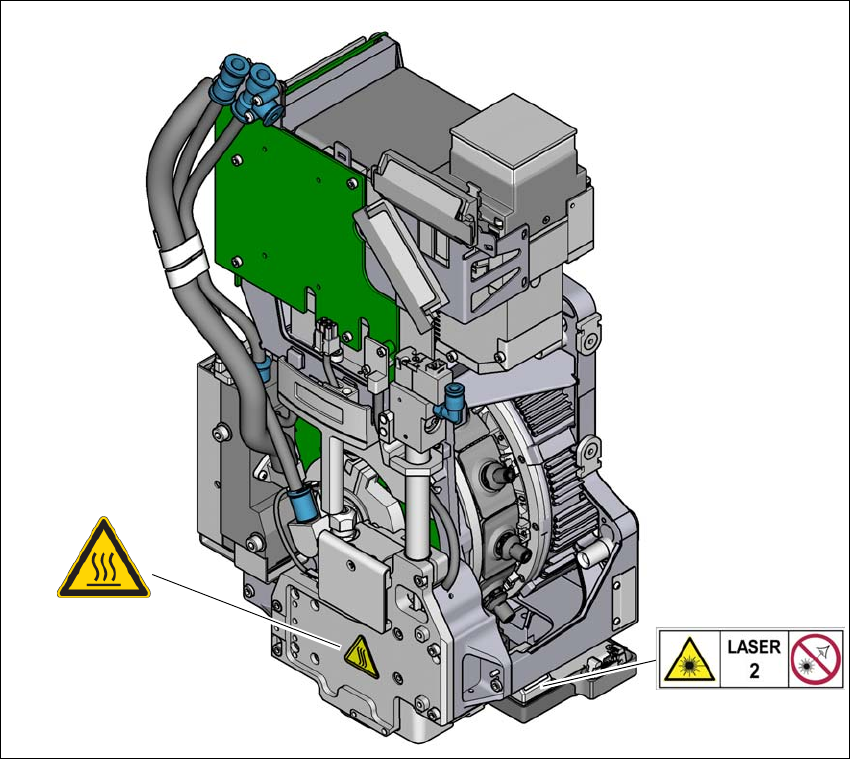

Abb. 2.2 - 13 Warnschilder am SIPLACE MultiStar CPP
(1) Temperatur-Hinweisschild, Art.-Nr. 03031926-01
Pos. Laserkennzeichen - Risikoklasse 2, Art.-Nr. 03155298-01
(1)
Laserkennzeichen
Risikoklasse 2
2 Betriebssicherheit Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
2.2 Warnschilder Ab Softwareversion SR.713.1 Ausgabe 12/2020
60
2.2.10.1 Hohe Temperaturen am SIPLACE CPP
2
Pos. 1 in Abb. 2.2 - 13, Seite 59 (Anzahl pro SIPLACE CPP: 1)
2.2.10.2 Laser Klasse 2 am BE-Sensor
2
Pos. W Laser Klasse 2 in Abb. 2.2 - 13, Seite 59, Artikel-Nr. 03134118-01 (Anzahl pro CPP: 1)
2
Hohe Temperaturen am SIPLACE CPP bei Dauerbetrieb
Vebrennungsgefahr durch hohe Temperaturen!
Am
Z-Antrieb (Linearmotor) können bei Dauerbetrieb und bei einer Umge-
bungstemperatur größer 22°C hohe Oberflächentemperaturen annehmen.
Vorsicht beim Berühren der Teile.
2
2
2
LASERSTRAHLUNG
Laser Klasse 2
Nach IEC 60825-1:2014
Nicht in den Strahl blicken!
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 2 Betriebssicherheit
Ab Softwareversion SR.713.1 Ausgabe 12/2020 2.2 Warnschilder
61
2.2.11 Hohe Temperaturen an der Head Control Unit (MHCU)
Pos. 1 in Abb. 2.2 - 14, Seite 61 Temperatur-Hinweisschild, Art.-Nr. 03031926-01 (je nach Kopf-
konfiguration 2 bis 4).
2
Abb. 2.2 - 14 Temperatur-Hinweisschild an der Head Control Unit (MHCU)
2
VERBRENNUNGDSGEFAHR HOHE TEMPERATUR!
Das Gehäuse der Head Control Unit (MHCU) kann bei Dauerbetrieb hohe
Temperaturen annehmen. Vorsicht beim Berühren der Head Control Unit
(MHCU).
(1)
(1)
