5 Aufgaben am Bestückautomat Betriebsanleitung SIPLACE SX1/SX2 E dition V2 und V3 5.3 SIPLACE-Linie einschalten Ab Softwareversion SR.713.1 Ausgabe 12/2020 240 5 Abb. 5.3 - 2 Flussdiagramm "SIPLACE-Linie einschalten…
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 5 Aufgaben am Bestückautomat
Ab Softwareversion SR.713.1 Ausgabe 12/2020 5.3 SIPLACE-Linie einschalten
239
5.3.4 Verhalten der Starttaster des Bestückautomaten
Das Verhalten der Starttaster kann eingestellt werden.
Öffnen Sie die Ansicht "Sensoren und Funktionen prüfen" (siehe Abschnitt 5.5.3, Seite
243
).
Folgende Einstellungen sind möglich:
Produktion automatisch starten 5
Standard-Einstellung.
Bei Drücken des Starttaster, wird die Produktion automatisch gestartet.
Produktionsstatus nicht ändern 5
Zum Beispiel zum Kalibrieren und Testen des Bestückautomaten.
Bei Drücken des Starttasters wird nur der Stromkreis geschlossen und nicht die Produktion unmit-
telbar gestartet.
5
5.3.5 Flussdiagramm "Einschalten der SIPLACE-Linie"
Das folgende Flussdiagramm zeigt die Aktionen, die nach dem Einschalten der SIPLACE-Linie
durchgeführt werden.
VORSICHT
Maschinenfunktionen können unmittelbar über die GUI gestartet werden, unabhängig von
der Einstellung der Starttaster. Wenn der Stromkreis bereits geschlossen ist, ist keine wei-
tere Bestätigung über die Starttaster des Bestückautomaten erforderlich.
5 Aufgaben am Bestückautomat Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
5.3 SIPLACE-Linie einschalten Ab Softwareversion SR.713.1 Ausgabe 12/2020
240
5

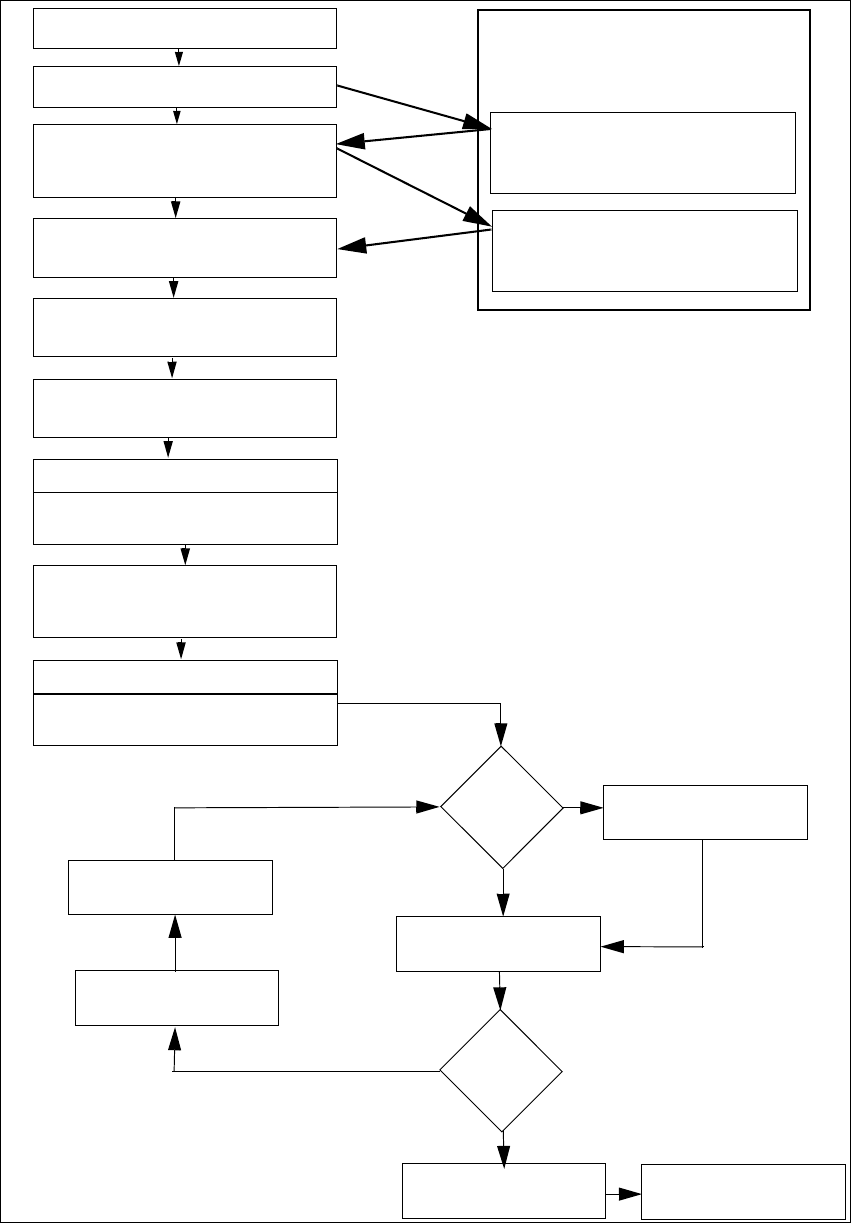

Abb. 5.3 - 2 Flussdiagramm "SIPLACE-Linie einschalten"
Stationsrechner
Einschalten
Überprüfen der Rüstung
(Zuführmodule stellen
Marken teachen
Laden von Leiterplattendaten
Starttaster betätigen
Warten auf Referenzlauf
Leiterplatte einfahren
Warten auf LP
Rüstung prüfen
(falls Tisch rot markiert
Evt. Pipettenkonfiguration ändern
Pipettencheck
Marken
OK?
Spur-
fehler
Bestücken
Rüstung prüfen
Spuren vollsetzen
Bestücken
LP ins Ausgabeband
Kursivschrift: Wird von der Station durchge-
führt bzw. gemeldet
Ja
Ja
Nein
Nein
Vorgaben am Bestückautomat
Download-Assistent
Programmiersystem
Aufgaben
Bestätigen der Umrüstung am
Download-Assistenten
Fettschrift: Vom Bediener durchzuführen
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 5 Aufgaben am Bestückautomat
Ab Softwareversion SR.713.1 Ausgabe 12/2020 5.4 SIPLACE-Linie abschalten
241
5.4 SIPLACE-Linie abschalten
5
5.4.1 Stationen abschalten
Gehen Sie zum Abschalten der Station wie folgt vor:
Beenden Sie alle Bestückvorgänge, so dass sich keine Leiterplatten mehr im Bestückauto-
maten befinden.
Überprüfen Sie, ob sich die Z-Achsen sämtlicher Bestückköpfe in ihrer oberen Endstellung
befinden.
Überprüfen Sie, ob sich an den Bestückköpfen noch Bauelemente befinden und entfernen
Sie diese gegebenenfalls.
Beenden Sie die Stationsrechner-Software über die Ansicht
Einstellungen --> Maschineneinstellungen --> Maschine herunterfahren...
Wenn der Rechner herunter gefahren ist, schalten Sie die Station am Hauptschalter aus.
5.4.2 SIPLACE Pro (Windows) beenden
Gehen Sie in der Menüleiste von SIPLACE Pro auf Objekt --> Beenden.
Schließen Sie alle weiteren Programme auf dem Rechner.
Gehen Sie unter dem Windows-Startmenü auf Herunterfahren.
VORSICHT
Beachten Sie vor dem Abschalten der Linie unbedingt die nachfolgend beschriebene
Vorgehensweise.
