5.10.4.3 Gurt am X-Zuführmodul einlegen
5
Abb. 5.10 - 4 Bauelementegurt einlegen
(1) Eintrittsöffnung des Gurtleitkanals
(2) Bedienfeld
(3) Austrittsöffnung des Gurtleitkanals
(4) Abholfenster
(5) Hebel zum Anheben des Abholfensters
5
Halten Sie den Gurt so, dass sich die Transportlöcher in Transportrichtung gesehen auf der
linken Seite befinden.
Schieben Sie den Gurt in die Eintrittsöffnung (Pos. 1 in Abb. 5.10 - 4) des Gurtleitkanals und
weiter, bis der Gurt aus der Gurtaustrittsöffnung (Pos. 3 in Abb. 5.10 - 4
) austritt.
Ziehen Sie den Gurt nach oben heraus und schlagen Sie die Deckfolie an der Gurtoberseite
zurück.
Führen Sie den Gurtanfang unter das Abholfenster (Pos. 2 in Abb. 5.10 - 5) und weiter, bis
der Gurt am Stiftrad anstößt.
(1)
(2)
(3)
(4)
(5)
5 Aufgaben am Bestückautomat Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
5.10 Zuführmodule rüsten Ab Softwareversion SR.713.1 Ausgabe 12/2020
274
5

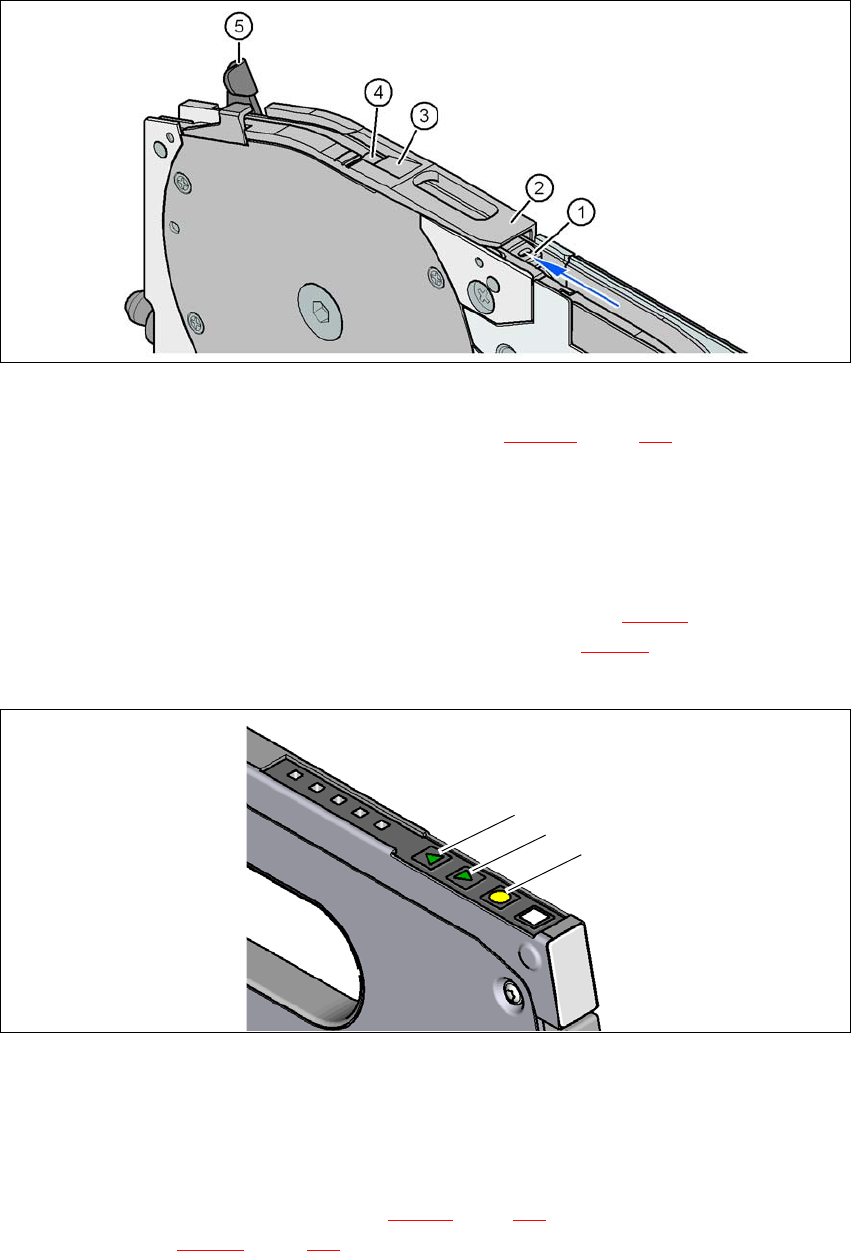

Abb. 5.10 - 5 Abholfenster des Gurtzuführmoduls
(1) Gurtunterstützung, herausnehmbar (siehe Abschnitt 5.10.4.4, Seite 276)
(2) Abholfenster
(3) Abzugskante für die Deckfolie
(4) Abholbereich für Bauelemente
(5) Hebel zum Anheben und Verriegeln des Abholfensters
Drücken Sie am Bedienfeld die Taste VORWÄRTS (Pos. 1 in Abb. 5.10 - 6) solange, bis sich
die Knickstelle der Deckfolie im Abholbereich (Pos. 4 in Abb. 5.10 - 5
) der Bauelemente be-
findet.
5
Abb. 5.10 - 6 Bedienfeld mit LED Anzeige
(1) Taste VORWÄRTS zum Vorwärtstransportieren des Gurtes
(2) Taste RÜCKWÄRTS zum Rückwärtstransportieren des Gurtes
(3) Taste FOLIE zum Spannen der Deckfolie
Schieben Sie den Hebel (Pos. 5 in Abb. 5.10 - 5, Seite 274) nach vorne, um das Abholfenster
(Pos. 2 in Abb. 5.10 - 5
, Seite 274) in die erste Rastposition anzuheben.
(1)
(2)
(3)
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 5 Aufgaben am Bestückautomat
Ab Softwareversion SR.713.1 Ausgabe 12/2020 5.10 Zuführmodule rüsten
275
Ziehen Sie die Deckfolie seitlich am Abholfenster entlang nach vorne und unter dem Abhol-
fenster heraus.
Schlagen Sie die Deckfolie zurück, bis sie an der Abzugskante (Pos. 3 in Abb. 5.10 - 5, Seite
274
) anliegt.
5
Klappen Sie den Hebel (Pos. 5 in Abb. 5.10 - 5, Seite 274) zurück, um das Abholfenster ab-
zusenken.
Führen Sie die Deckfolie über die Deckfolienschwinge (Pos. 2 in Abb. 5.10 - 7) weiter bis zu
den Folienstopfrädern (Pos. 1 in Abb. 5.10 - 7
).
5
Abb. 5.10 - 7 Deckfolie zu den Deckfolienstopfrädern führen
(1) Deckfolienstopfräder
(2) Deckfolie
5
Drücken Sie am Bedienfeld den Taster FOLIE (Pos. 3 in Abb. 5.10 - 6, Seite 274) solange,
bis die Deckfolie gespannt ist. Die Deckfolienschwinge neigt sich nach unten und stoppt den
Antriebsmotor.
Schneiden Sie den Gurt am Frontende des Zuführmoduls bündig ab.
HINWEIS
Senken Sie das Abholfenster erst ab, wenn die Deckfolie an der Abzugskante an-
liegt.
(1)
(2)
