2.6.5 Eingreifschutz an den Stellplätzen mit Dummy-Feeder
2

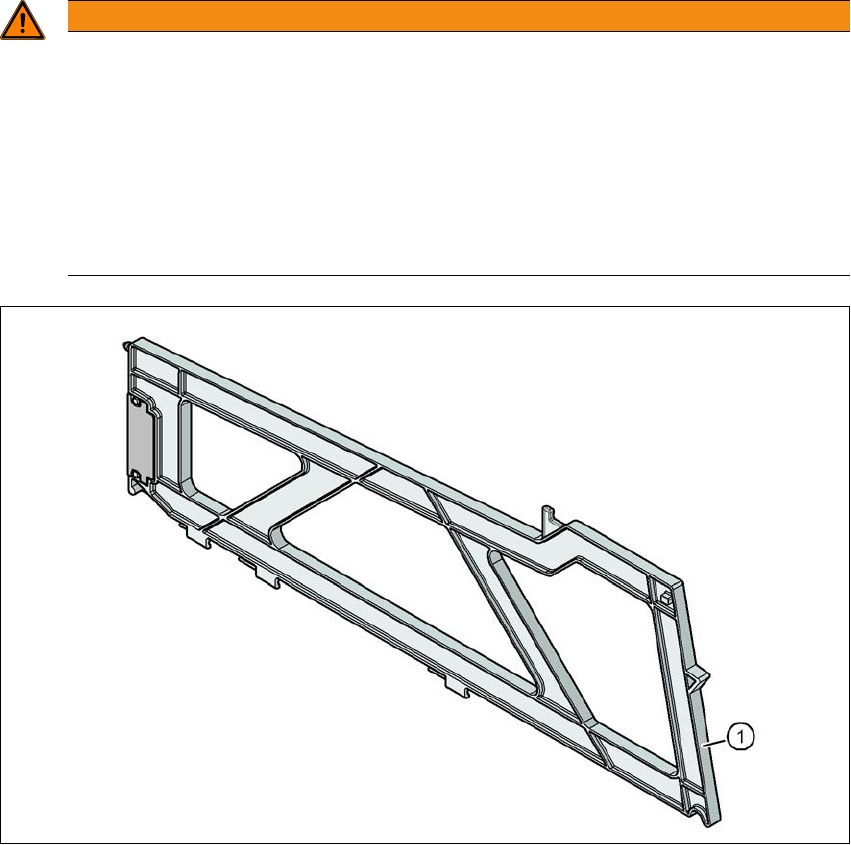

Abb. 2.6 - 9 Eingreifschutz an den Stellplätzen des BE-Wagens
2
(1) Dummy Feeder SIPLACE X, Artikel-Nr. 00141226-xx
WARNUNG
Betriebs
Betriebssicherheit durch Belegung jedes zweiten Stellplatzes!
Die Betriebssicherheit bei BE-Wagen der SIPLACE X-Serie S ist dann gewährleistet,
wenn zumindest jeder zweite freie Stellplatz mit einem Zuführmodul oder einem Eingreif-
schutz (Dummy-Feeder) belegt ist.
Setzen Sie an jedem zweiten freien Stellplatz einen Eingreifschutz (Dummy Feeder)
ein.
Sichern Sie auch bei Rüstung einer Halterung für Flächenmagazine jeden zweiten
freien Stellplatz mit einem Eingreifschutz.
2 Betriebssicherheit Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
2.7 Restspannungen und Entladezeiten Ab Softwareversion SR.713.1 Ausgabe 12/2020
92
2.7 Restspannungen und Entladezeiten
Wird der NOT-HALT-Taster gedrückt oder der Bestückautomat abgeschaltet, werden die Zwi-
schenkreisspannungen 300 V- für die Portalachsen bzw. 160 V- für die Sternachsen innerhalb
kurzer Zeit auf ungefährliche Restspannungen reduziert.
2
2
2.7.1 Energiezustand nach Ausschalten des Hauptschalters
2
GEFAHR
Spannungsgefahr!
Der Bestückautomat wird mit 3 x 380 V~ bis 3 x 415 V ± 10 %, 50/60 Hz oder optional mit
3 x 200 V~ bis 3 x 220 V~ ± 10 %; 50/60 Hz Netzspannung versorgt. Aufgrund von Ener-
giespeichern (Kondensatoren) führen Teile der Anlage auch bei ausgeschaltetem Haupt-
schalter und gezogenem Netzstecker für eine gewisse Zeit (ca. 5 Minuten)
lebensgefährliche Spannungen.
Unsachgemäßer Umgang mit diesem Bestückautomaten kann zu Tod oder schwerer Kör-
perverletzung sowie erheblichem Sachschaden führen.
Beachten Sie deshalb die geltenden Unfallverhütungs- und DIN-Vorschriften (insbe-
sondere EN 60204, Teil 1 oder IEC 60204, Teil 1) bzw. die Vorschriften Ihres Landes.
Nur qualifiziertes bzw. geschultes Personal darf die Abdeckungen des Stromversor-
gungseinschubes öffnen.
GEFAHR
Lebensgefährliche Spannungen im Stromversorgungseinschub!
Im Stromversorgungseinschub befinden sich Komponenten (Kondensatoren), welche
auch im ausgeschalteten Zustand des Bestückautomaten und gezogenem Netzstecker
noch für ca. 5 Minuten lebensgefährliche Spannungen führen können.
Warten Sie mindestens 5 Minuten bevor Sie Arbeiten am Stromversorgungseinschu-
bes durchführen.
Nur Servicetechniker der ASM Assembly Systems GmbH&Co.KG bzw. bei ASM ge-
schulte Servicetechniker des Betreibers dürfen Arbeiten an der Stromversorgung
und der Sicherheitsabschaltung (CSB) durchführen.
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 2 Betriebssicherheit
Ab Softwareversion SR.713.1 Ausgabe 12/2020 2.7 Restspannungen und Entladezeiten
93
2
2.7.2 Energiezustand am Netzstecker
2
VORSICHT
Datenverlust!
Um Datenverlust zu vermeiden, schalten Sie den Bestückautomaten - außer in Notfällen
- erst nach folgenden Kriterien aus:
– Der Bestückautomat hat die Datenübertragung von Maschinen-, Rüstungs- und Nut-
zendaten beendet.
– Der Bestückautomat hat die LP-Bearbeitung beendet.
– Der Bestückautomat hat die Hochlaufphase beendet.
GEFAHR
Gefahr durch Restspannungen am Netzstecker
Bei einem Bestückautomaten, der mit Netzzuleitung und Netzstecker ausgerüstet ist,
kann nach dem Ziehen des Netzsteckers eine Restladung von bis zu 60 µC anstehen
(entsprechend EN 60204-1). Beim Zusammenführen der Versorgungsanschlüsse mehre-
rer Bestückautomaten kann hierdurch eine Gefährdung entstehen.
