3 Technische Daten und Baugruppen Be triebsanleitung SIPLACE SX1/ SX2 Edition V2 und V3 3.8 Portalsystem Ab Softwareversion SR.713.1 Ausgabe 12/2020 142 3.8.2 Aufbau des Portals 3 Abb. 3.8 - 2 Aufbau des Portals- Ansicht…
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 3 Technische Daten und Baugruppen
Ab Softwareversion SR.713.1 Ausgabe 12/2020 3.8 Portalsystem
141
3.8 Portalsystem
3
3.8.1 Lage der Portale
3

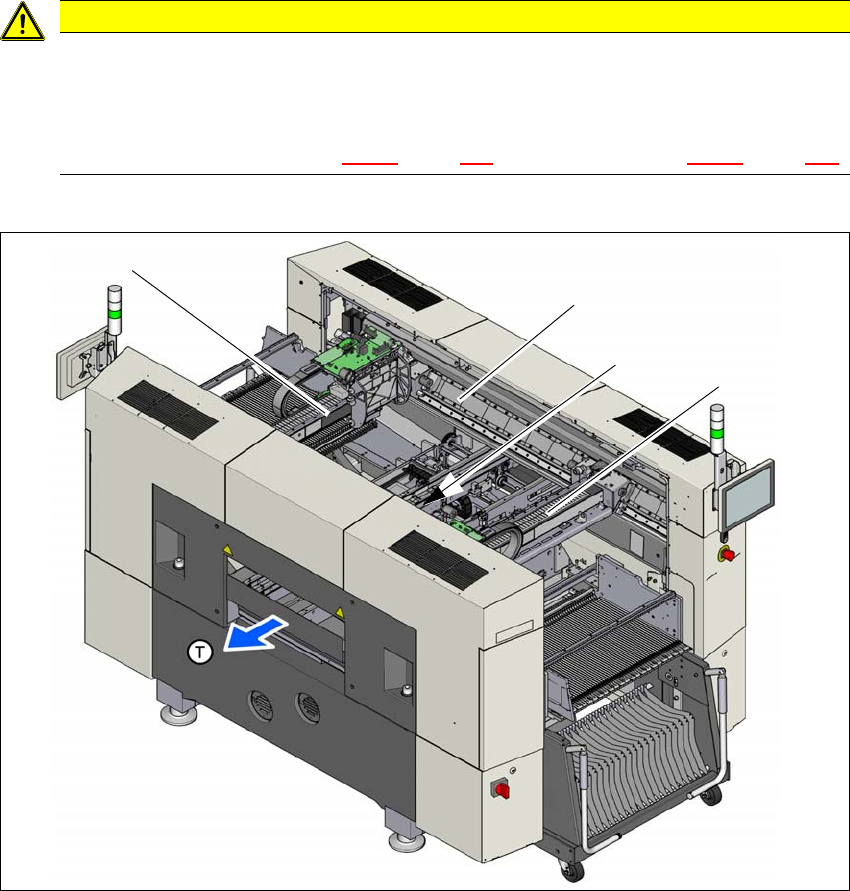

Abb. 3.8 - 1 Lage der Portale am SX2-Bestückautomaten
(1) Portal 1
(2) Y-Achse, Portal 1 und Portal 2
(3) Y-Achse, Portal 1 und Portal 2 (verdeckt)
(4) Portal 2
(T) Leiterplatten-Transportrichtung
VORSICHT
Portal nur am Bediengriff verschieben - Nur für SIPLACE SX1/SX2 V3
Der Bediengriff zum Verschieben des Portals ist nur an der SIPLACE SX1/SX2 V3
vorhanden. Um Beschädigungen am Portal zu vermeiden, darf das Portal bei der
SIPLACE SX1/SX2 V3 nur an dem dafür vorgesehen Bediengriff von Hand verschoben
werden. Siehe Pos. (3) in Abb. 3.8 - 2
, Seite 141 oder Pos. (4) in Abb. 3.8 - 3, Seite 142.
(1)
(2)
(4)
(3)
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
3.8 Portalsystem Ab Softwareversion SR.713.1 Ausgabe 12/2020
142
3.8.2 Aufbau des Portals
3
Abb. 3.8 - 2 Aufbau des Portals- Ansicht Kopfhalterung
(1) Kopfhalterung mit X-Linear-Motor (Primärteil)
(2) Y-Linear-Motor 2 mit Festlager (Primärteil) und Lüfter
(3) Bediengriff (Nur bei SIPLACE SX1/SX2 V3)
(4) Führungssystem mit Permanentmagnet (Sekundärteil des X-Linear-Motors)
(5) Kabelschlepp
(6) Bediengriff (Nur bei SIPLACE SX1/SX2 V3)
(7) Y-Linear-Motor 1 mit Loslager (Primärteil) und Lüfter
(4)
(3)
(1)
(2)
(6)
(5)
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 3 Technische Daten und Baugruppen
Ab Softwareversion SR.713.1 Ausgabe 12/2020 3.8 Portalsystem
143
3
Abb. 3.8 - 3 Aufbau der X-Achse - Ansicht Kopfhalterung
(1) Y-Linear-Motor 1 mit Loslager (Primärteil) und Lüfter
(2) Kopfplatine mit Head Control Unit
(3) Y-Linear-Motor 2 mit Loslager (Primärteil) und Lüfter
(4) Bediengriff (Nur bei SIPLACE SX1/SX2 V3)
(5) X-Linear-Motor (Primärteil)
(6) Portalinterface X-Achse (unter der Abdeckung)
(7) Portalinterface Y-Achse (unter der Abdeckung)
(8) Sensormodul
(2)
(1)
(4)
(5)
(6)
(8)
(7)
(3)
