1 Einleitung Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
1.2 Übersicht Ab Softwareversion SR.713.1 Ausgabe 12/2020
20
1.2.2 SIPLACE SX1/SX2 V2
An der SIPLACE SX1/SX2 V2 ist ein 15" LCD-Bildschirm mit einer Tastatur Standard.
1

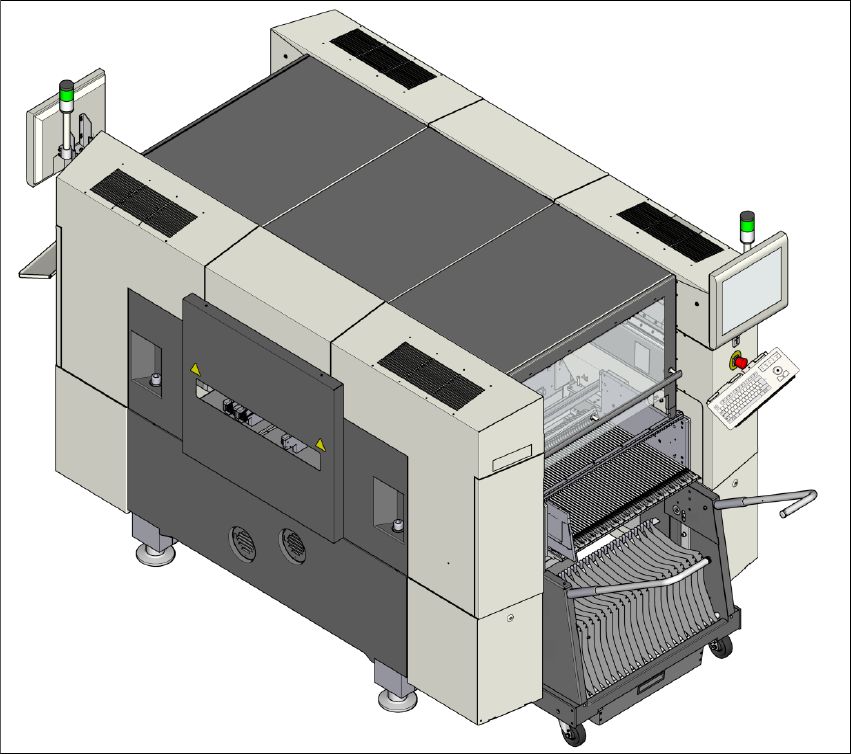

Abb. 1.2 - 2 Bestückautomat SIPLACE SX1/SX2 V2
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 1 Einleitung
Ab Softwareversion SR.713.1 Ausgabe 12/2020 1.3 Bestückautomaten-Beschreibung
21
1.3 Bestückautomaten-Beschreibung
Die Bestückautomaten SIPLACE SX1 und SX2 zeichnen sich aus durch
– höchste Präzision,
– große Flexibilität bei der Konfiguration,
– Kopf- und Portalmodularität
– Bestückleistungen bis in den High-End Prozessbereich und
– ein weitgespanntes Bauelementespektrum von 03015-Bauelementen bis zur Größe von
125 mm x 10 mm.
Für die Verarbeitung der Bauelemente kommen drei Bestückvarianten zum Einsatz:
– das Collect&Place-Verfahren,
– das Pick&Place-Verfahren und
– eine Kombination von Collect&Place- und Pick&Place-Verfahren (gemischter Modus).
Der Bestückautomat SIPLACE SX1 verfügt über ein Portal und der Bestückautomat SIPLACE
SX2 verfügt über zwei Portale. Gemäß dem bei SIPLACE entwickelten Prinzip der Kopf-und Por-
tal-Modularität können die Bestückköpfe und die Portale problemlos in kurzer Zeit gewechselt
werden. Eine Übersicht über die Bestückkopfkonfigurationen finden Sie in Abschnitt 1.3.3
ab
Seite 25
.
Die Bestückköpfe lassen sich unabhängig voneinander in X- und Y-Richtung mit Linearmotoren
schnell und präzise positionieren.
Beim Leiterplattentransport stehen der SIPLACE Einfachtransport und der flexible SIPLACE Dop-
peltransport zur Verfügung.
Für die Bauelemente-Bereitstellung stehen zwei Stellplätze zur Verfügung, die mit Bauelemente-
Wagen mit bis zu 60 Spuren gerüstet werden können.
Alternativ können Sie an jedem der beiden Stellplätze einen Waffle-Pack-Wechsler (WPC5 oder
WPC6) andocken. Ist an einem Stellplatz ein WPC5/WPC6 gerüstet, muss an dem verbleibenden
Stellplatz ein Bauelemente-Wagen mit 30 Spuren gestellt werden.
1 Einleitung Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
1.3 Bestückautomaten-Beschreibung Ab Softwareversion SR.713.1 Ausgabe 12/2020
22
1.3.1 Übersicht über die SIPLACE SX Bestückautomaten
Die SIPLACE SX muss für ein Portal-Upgrade vorbereitet sein. Die SIPLACE SX Bestück-
automaten sind in verschiedenen Ausprägungen verfügbar.
1
Je nach Ausprägung sind nur bestimmte Kopfkonfigurationen möglich.
Typ Portale Beschreibung
SIPLACE SX+
Ohne Portal Der Bestückautomat ist vorbereitet für ein Portal-Upgra-
de (SX1), d.h. ein Kabelschlepp und zwei Gantry Control
Units (GCU) für ein Portal sind vorinstalliert.
SIPLACE SX+
Prepared
Ohne Portal Der Bestückautomat ist vorbereitet für Portal-Upgrade
(SX1/2), d.h. zwei Kabelschlepps und drei Gantry Con-
trol Units (GCU) für zwei Portale sind vorinstalliert.
SIPLACE SX1
Unprepared
Ein Portal Der Bestückautomat ist nicht vorbereitet für ein Portal-
Upgrade, d.h. der Kabelschlepp und zwei Gantry Control
Units (GCU) für ein Portal sind vorinstalliert. Eine Erst-
hochrüstung auf SIPLACE SX2 durch den SIPLACE
Service muss erfolgen.
SIPLACE SX1
Prepared
Ein Portal Der Bestückautomat ist vorbereitet für ein Portal-Upgra-
de (SX2), d.h. zwei Kabelschlepps und drei Gantry
Control Units (GCU) für zwei Portale sind vorinstalliert.
SIPLACE SX2
Zwei Portale Der Bestückautomat ist abrüstbar auf eine SIPLACE
SX1 Prepared. Sie ist dann vorbereitet für ein Portal-
Upgrade auf SX2, d.h. zwei Kabelschlepps und drei
Gantry Control Units (GCU) sind vorhanden.
